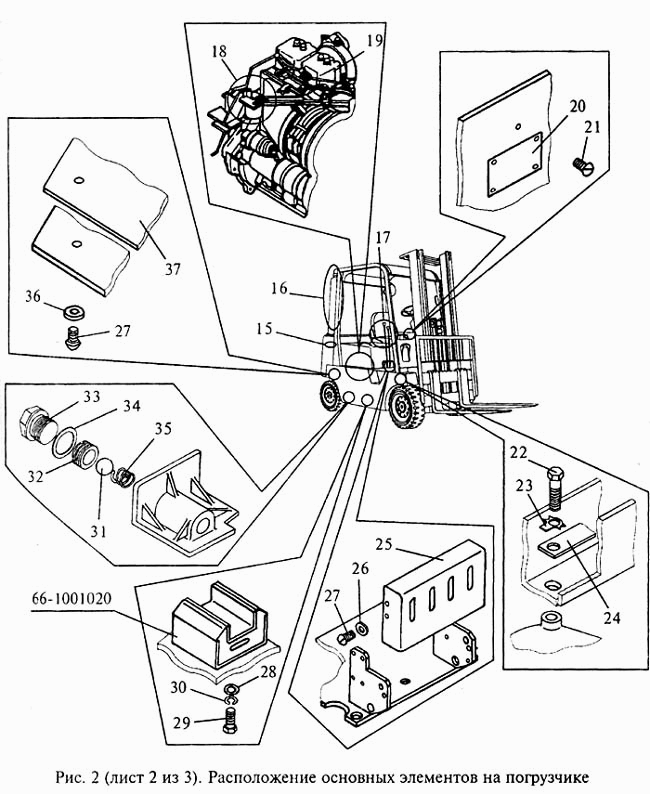

Расположение основных элементов на погрузчике ДП-1604

Расположение основных элементов на погрузчике ДП-1604 Расположение основных элементов на погрузчике ДП-1604

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
15

Номер детали на чертеже:

15

Коврик

Заводской номер: 1604.00.00.015 Количество на модель: 1
1604.00.00.015
1
16

Номер детали на чертеже:

16

Система выпуска

Заводской номер: 1604.12.00.000 Количество на модель: 1
1604.12.00.000
1
17

Номер детали на чертеже:

17

Гидропривод

Заводской номер: 1601.04.00.000-02 Количество на модель: 1
1601.04.00.000-02
1
18

Номер детали на чертеже:

18

Система питания

Заводской номер: 1604.10.00.000 Количество на модель: 1
1604.10.00.000
1
19

Номер детали на чертеже:

19

Силовой агрегат

Заводской номер: 1604.01.00.000 Количество на модель: 1
1604.01.00.000
1
20

Номер детали на чертеже:

20

Табличка

Заводской номер: 1604.00.00.005 Количество на модель: 1
1604.00.00.005
1
21

Номер детали на чертеже:

21

Винт 3-6-Кд {ОСТ 1.31528-80}

Заводской номер: Винт 3-6-Кд {ОСТ 1.31528-80} Количество на модель: 4
Винт 3-6-Кд {ОСТ 1.31528-80}
4
22

Номер детали на чертеже:

22

Болт М16-6ех55.56.029 {ГОСТ 7796-70}

Заводской номер: Болт М16-6ех55.56.029 {ГОСТ 7796-70} Количество на модель: 2
Болт М16-6ех55.56.029 {ГОСТ 7796-70}
2
23

Номер детали на чертеже:

23

Шайба 16-Ц {ОСТ 1.34526-80}

Заводской номер: Шайба 16-Ц {ОСТ 1.34526-80} Количество на модель: 1
Шайба 16-Ц {ОСТ 1.34526-80}
1
24

Номер детали на чертеже:

24

Планка

Заводской номер: 1602.00.00.008 Количество на модель: 1
1602.00.00.008
1
25

Номер детали на чертеже:

25

Кожух

Заводской номер: 1602.04.00.005-02 Количество на модель: 1
1602.04.00.005-02
1
26

Номер детали на чертеже:

26

Шайба 1-6-10-Кд {ОСТ 1.34505-80}

Заводской номер: Шайба 1-6-10-Кд {ОСТ 1.34505-80} Количество на модель: 4
Шайба 1-6-10-Кд {ОСТ 1.34505-80}
4
27

Номер детали на чертеже:

27

Винт 6-12-Кд {ОСТ 1.31528-80}

Заводской номер: Винт 6-12-Кд {ОСТ 1.31528-80} Количество на модель: 18
Винт 6-12-Кд {ОСТ 1.31528-80}
18
28

Номер детали на чертеже:

28

Шайба

Заводской номер: 1602.01.00.006 Количество на модель: 8
1602.01.00.006
8
29

Номер детали на чертеже:

29

Шайба 12 65Г 029 {ГОСТ 6402-70}

Заводской номер: Шайба 12 65Г 029 {ГОСТ 6402-70} Количество на модель: 8
Шайба 12 65Г 029 {ГОСТ 6402-70}
8
30

Номер детали на чертеже:

30

Болт 3М12-8gх25.56.06 {ГОСТ 7796-70}

Заводской номер: Болт 3М12-8gх25.56.06 {ГОСТ 7796-70} Количество на модель: 8
Болт 3М12-8gх25.56.06 {ГОСТ 7796-70}
8
31

Номер детали на чертеже:

31

Шарик 24,606-100 {ГОСТ 3722-81}

Заводской номер: Шарик 24,606-100 {ГОСТ 3722-81} Количество на модель: 2
Шарик 24,606-100 {ГОСТ 3722-81}
2
32

Номер детали на чертеже:

32

Упор

Заводской номер: 1600.06.05.012 Количество на модель: 2
1600.06.05.012
2
33

Номер детали на чертеже:

33

Пробка

Заводской номер: 1600.06.05.013 Количество на модель: 2
1600.06.05.013
2
34

Номер детали на чертеже:

34

Прокладка

Заводской номер: 1600.06.05.014 Количество на модель: 2
1600.06.05.014
2
35

Номер детали на чертеже:

35

Пружина 108-4-1-1-25 {ОСТ 1.3553-79}

Заводской номер: Пружина 108-4-1-1-25 {ОСТ 1.3553-79} Количество на модель: 2
Пружина 108-4-1-1-25 {ОСТ 1.3553-79}
2
36

Номер детали на чертеже:

36

Шайба 2,5-6-14-Ц {ОСТ 1.34505-80}

Заводской номер: Шайба 2,5-6-14-Ц {ОСТ 1.34505-80} Количество на модель: 40
Шайба 2,5-6-14-Ц {ОСТ 1.34505-80}
40
37

Номер детали на чертеже:

37

Щиток

Заводской номер: 1604.00.00.017 Количество на модель: 2
1604.00.00.017
2
Расположение основных элементов на погрузчике ДП-1604 Расположение основных элементов на погрузчике ДП-1604
