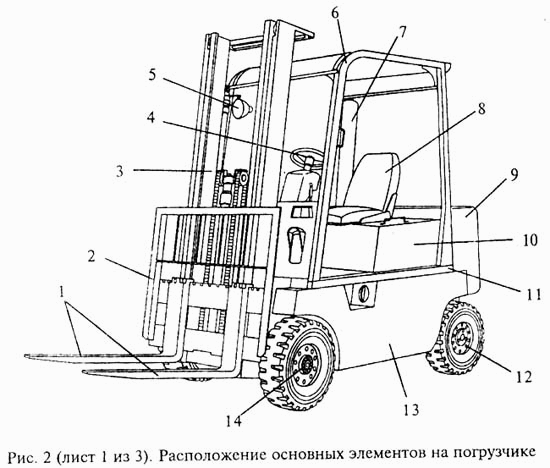

Расположение основных элементов на погрузчике ДП-1604

Комплект ЗИП ДП-1604 Расположение основных элементов на погрузчике ДП-1604

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
3
3
4
5
6
7
8
9
10
11
12
13
14

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Вила грузозахватная

Заводской номер: 1616.00.09.000 Количество на модель: 2
1616.00.09.000
2
2

Номер детали на чертеже:

2

Рамка защитная

Заводской номер: 1216.00.08.000-02 Количество на модель: 1
1216.00.08.000-02
1
3

Номер детали на чертеже:

3

Грузоподъемник

Заводской номер: 1602.15.00.000 Количество на модель: 1
1602.15.00.000
1
3

Номер детали на чертеже:

3

Грузоподъемник

Заводской номер: 1616.05.00.000 Количество на модель: 1
1616.05.00.000
1
3

Номер детали на чертеже:

3

Грузоподъемник

Заводской номер: 1616.25.00.000 Количество на модель: 1
1616.25.00.000
1
4

Номер детали на чертеже:

4

Колесо рулевое

Заводской номер: 1600.09.01.050 Количество на модель: 1
1600.09.01.050
1
5

Номер детали на чертеже:

5

Фара поворотная

Заводской номер: 1604.00.03.190 Количество на модель: 1
1604.00.03.190
1
6

Номер детали на чертеже:

6

Кабина

Заводской номер: 1604.07.00.000 Количество на модель: 1
1604.07.00.000
1
7

Номер детали на чертеже:

7

Глушитель

Заводской номер: 1602.12.00.040 Количество на модель: 1
1602.12.00.040
1
8

Номер детали на чертеже:

8

Сиденье

Заводской номер: 103К.00.29.000 Количество на модель: 1
103К.00.29.000
1
9

Номер детали на чертеже:

9

Противовес

Заводской номер: 1604.00.00.010 Количество на модель: 1
1604.00.00.010
1
10

Номер детали на чертеже:

10

Капот

Заводской номер: 1602.08.00.000 Количество на модель: 1
1602.08.00.000
1
11

Номер детали на чертеже:

11

Рама

Заводской номер: 1604.00.00.200 Количество на модель: 1
1604.00.00.200
1
12

Номер детали на чертеже:

12

Мост управляемый

Заводской номер: 1600.03.01.000 Количество на модель: 1
1600.03.01.000
1
13

Номер детали на чертеже:

13

Корпус

Заводской номер: 1601.06.00.000-02 Количество на модель: 1
1601.06.00.000-02
1
14

Номер детали на чертеже:

14

Мост ведущий

Заводской номер: 1600.02.00.000-04 Количество на модель: 1
1600.02.00.000-04
1
