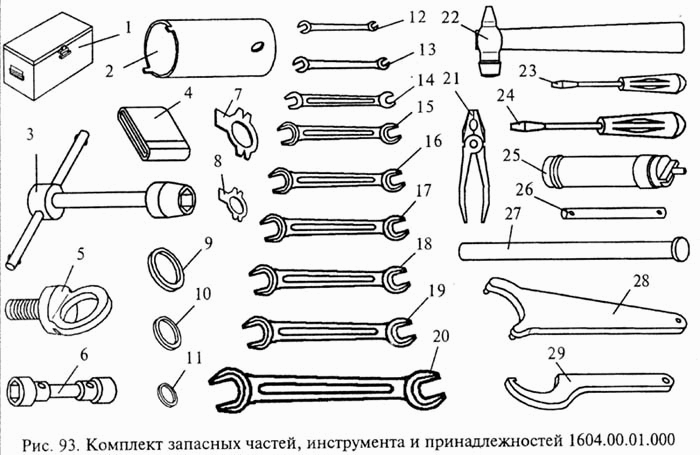

Комплект ЗИП ДП-1604

Вила ДП-1604 Расположение основных элементов на погрузчике ДП-1604

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Ящик

Заводской номер: 103К.10.00.070 Количество на модель: 1
103К.10.00.070
1
2

Номер детали на чертеже:

2

Ключ

Заводской номер: 1216.09.00.001 Количество на модель: 1
1216.09.00.001
1
3

Номер детали на чертеже:

3

Ключ 7812-0172 {ОСТ 1.52496-81}

Заводской номер: Ключ 7812-0172 {ОСТ 1.52496-81} Количество на модель: 1
Ключ 7812-0172 {ОСТ 1.52496-81}
1
4

Номер детали на чертеже:

4

Ткань АХКР-А {ТУ 105.1578-83}

Заводской номер: Ткань АХКР-А {ТУ 105.1578-83} Количество на модель: 1
Ткань АХКР-А {ТУ 105.1578-83}
1
5

Номер детали на чертеже:

5

Рым-болт М20 {ГОСТ 4751-73}

Заводской номер: Рым-болт М20 {ГОСТ 4751-73} Количество на модель: 2
Рым-болт М20 {ГОСТ 4751-73}
2
6

Номер детали на чертеже:

6

Ключ 7812-1542 НВ Хим.Фос.прм {ГОСТ 25789-83}

Заводской номер: Ключ 7812-1542 НВ Хим.Фос.прм {ГОСТ 25789-83} Количество на модель: 1
Ключ 7812-1542 НВ Хим.Фос.прм {ГОСТ 25789-83}
1
7

Номер детали на чертеже:

7

Шайба 16-Ц {ОСТ 1.34526-80}

Заводской номер: Шайба 16-Ц {ОСТ 1.34526-80} Количество на модель: 4
Шайба 16-Ц {ОСТ 1.34526-80}
4
8

Номер детали на чертеже:

8

Шайба 20-Ц {ОСТ 1.34526-80}

Заводской номер: Шайба 20-Ц {ОСТ 1.34526-80} Количество на модель: 8
Шайба 20-Ц {ОСТ 1.34526-80}
8
9

Номер детали на чертеже:

9

Прокладка 24М1 {ГОСТ 23358-87}

Заводской номер: Прокладка 24М1 {ГОСТ 23358-87} Количество на модель: 1
Прокладка 24М1 {ГОСТ 23358-87}
1
10

Номер детали на чертеже:

10

Прокладка 20М1 {ГОСТ 23358-87}

Заводской номер: Прокладка 20М1 {ГОСТ 23358-87} Количество на модель: 7
Прокладка 20М1 {ГОСТ 23358-87}
7
11

Номер детали на чертеже:

11

Прокладка 16М1 {ГОСТ 23358-87}

Заводской номер: Прокладка 16М1 {ГОСТ 23358-87} Количество на модель: 4
Прокладка 16М1 {ГОСТ 23358-87}
4
12

Номер детали на чертеже:

12

Ключ 7811-0002ПД2.Кд21.хр {ГОСТ 2839-90}

Заводской номер: Ключ 7811-0002ПД2.Кд21.хр {ГОСТ 2839-90} Количество на модель: 1
Ключ 7811-0002ПД2.Кд21.хр {ГОСТ 2839-90}
1
13

Номер детали на чертеже:

13

Ключ 7811-0003Д2 Хим.Окс.прм {ГОСТ 2839-90}

Заводской номер: Ключ 7811-0003Д2 Хим.Окс.прм {ГОСТ 2839-90} Количество на модель: 1
Ключ 7811-0003Д2 Хим.Окс.прм {ГОСТ 2839-90}
1
14

Номер детали на чертеже:

14

Ключ 7811-0021Д2.М36Н15Х {ГОСТ 2839-90}

Заводской номер: Ключ 7811-0021Д2.М36Н15Х {ГОСТ 2839-90} Количество на модель: 1
Ключ 7811-0021Д2.М36Н15Х {ГОСТ 2839-90}
1
15

Номер детали на чертеже:

15

Ключ 7811-0023Д2.Ц15.хр {ГОСТ 2839-90}

Заводской номер: Ключ 7811-0023Д2.Ц15.хр {ГОСТ 2839-90} Количество на модель: 1
Ключ 7811-0023Д2.Ц15.хр {ГОСТ 2839-90}
1
16

Номер детали на чертеже:

16

Ключ 7811-0024Д2.М15.Н15м {ГОСТ 2839-90}

Заводской номер: Ключ 7811-0024Д2.М15.Н15м {ГОСТ 2839-90} Количество на модель: 1
Ключ 7811-0024Д2.М15.Н15м {ГОСТ 2839-90}
1
17

Номер детали на чертеже:

17

Ключ 7811-0026Д2.М15.Н15м {ГОСТ 2839-90}

Заводской номер: Ключ 7811-0026Д2.М15.Н15м {ГОСТ 2839-90} Количество на модель: 1
Ключ 7811-0026Д2.М15.Н15м {ГОСТ 2839-90}
1
18

Номер детали на чертеже:

18

Ключ 7811-0042Д2 Хим.Окс.прм {ГОСТ 2839-90}

Заводской номер: Ключ 7811-0042Д2 Хим.Окс.прм {ГОСТ 2839-90} Количество на модель: 1
Ключ 7811-0042Д2 Хим.Окс.прм {ГОСТ 2839-90}
1
19

Номер детали на чертеже:

19

Ключ 7811-0044Д2.М15.Н15м {ГОСТ 2839-90}

Заводской номер: Ключ 7811-0044Д2.М15.Н15м {ГОСТ 2839-90} Количество на модель: 1
Ключ 7811-0044Д2.М15.Н15м {ГОСТ 2839-90}
1
20

Номер детали на чертеже:

20

Ключ 7811-0461Д2.Ц15.хр {ГОСТ 2839-90}

Заводской номер: Ключ 7811-0461Д2.Ц15.хр {ГОСТ 2839-90} Количество на модель: 1
Ключ 7811-0461Д2.Ц15.хр {ГОСТ 2839-90}
1
21

Номер детали на чертеже:

21

Плоскогубцы 7814-0092 Хим.Окс.прм {ГОСТ 5547-86}

Заводской номер: Плоскогубцы 7814-0092 Хим.Окс.прм {ГОСТ 5547-86} Количество на модель: 1
Плоскогубцы 7814-0092 Хим.Окс.прм {ГОСТ 5547-86}
1
22

Номер детали на чертеже:

22

Молоток 7850-0103Ц.15хр {ГОСТ 2310-77}

Заводской номер: Молоток 7850-0103Ц.15хр {ГОСТ 2310-77} Количество на модель: 1
Молоток 7850-0103Ц.15хр {ГОСТ 2310-77}
1
23

Номер детали на чертеже:

23

Отвертка 7810-0928 3А 1 Ц 15хр {ГОСТ 17199-88}

Заводской номер: Отвертка 7810-0928 3А 1 Ц 15хр {ГОСТ 17199-88} Количество на модель: 1
Отвертка 7810-0928 3А 1 Ц 15хр {ГОСТ 17199-88}
1
24

Номер детали на чертеже:

24

Отвертка 7810-0941 3А 1 Ц 15хр {ГОСТ 17199-88}

Заводской номер: Отвертка 7810-0941 3А 1 Ц 15хр {ГОСТ 17199-88} Количество на модель: 1
Отвертка 7810-0941 3А 1 Ц 15хр {ГОСТ 17199-88}
1
25

Номер детали на чертеже:

25

Переходник

Заводской номер: 1602.00.01.100 Количество на модель: 1
1602.00.01.100
1
26

Номер детали на чертеже:

26

Поперечина 6910-0068/004 Хим.Окс.прм {ОСТ 1.52437-79}

Заводской номер: Поперечина 6910-0068/004 Хим.Окс.прм {ОСТ 1.52437-79} Количество на модель: 1
Поперечина 6910-0068/004 Хим.Окс.прм {ОСТ 1.52437-79}
1
27

Номер детали на чертеже:

27

Вороток

Заводской номер: 103.09.01.016 Количество на модель: 1
103.09.01.016
1
28

Номер детали на чертеже:

28

Ключ

Заводской номер: 1602.00.01.010 Количество на модель: 1
1602.00.01.010
1
29

Номер детали на чертеже:

29

Ключ 7811-0419Ц.15хр {ГОСТ 16984-79}

Заводской номер: Ключ 7811-0419Ц.15хр {ГОСТ 16984-79} Количество на модель: 1
Ключ 7811-0419Ц.15хр {ГОСТ 16984-79}
1
