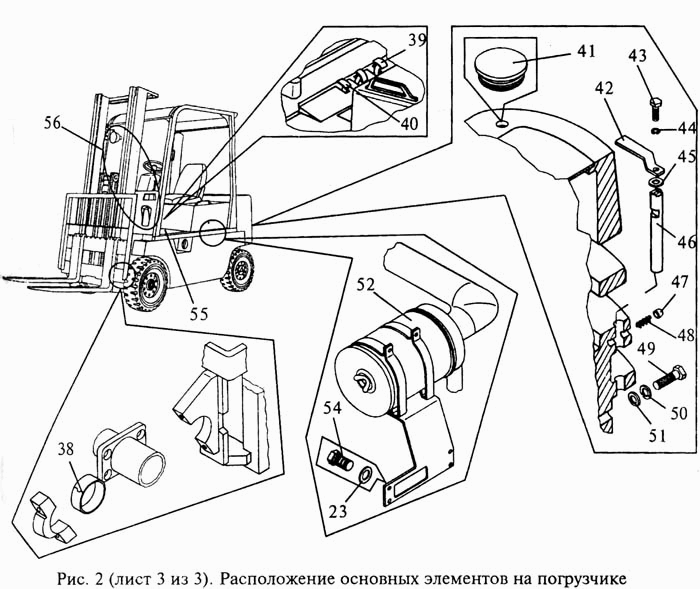

Расположение основных элементов на погрузчике ДП-1604

Расположение основных элементов на погрузчике ДП-1604

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
38

Номер детали на чертеже:

38

Втулка

Заводской номер: 1216.00.00.003 Количество на модель: 2
1216.00.00.003
2
39

Номер детали на чертеже:

39

Педаль

Заводской номер: 1604.05.00.000-01 Количество на модель: 1
1604.05.00.000-01
1
40

Номер детали на чертеже:

40

Педаль

Заводской номер: 1604.05.00.000 Количество на модель: 1
1604.05.00.000
1
41

Номер детали на чертеже:

41

Заглушка

Заводской номер: 1602.00.00.015 Количество на модель: 2
1602.00.00.015
2
42

Номер детали на чертеже:

42

Рукоятка

Заводской номер: 1602.00.00.002 Количество на модель: 1
1602.00.00.002
1
43

Номер детали на чертеже:

43

Болт 6-16-Кд {ОСТ 1.31240-86}

Заводской номер: Болт 6-16-Кд {ОСТ 1.31240-86} Количество на модель: 5
Болт 6-16-Кд {ОСТ 1.31240-86}
5
44

Номер детали на чертеже:

44

Шайба 6 65Г 029 {ГОСТ 6402-70}

Заводской номер: Шайба 6 65Г 029 {ГОСТ 6402-70} Количество на модель: 19
Шайба 6 65Г 029 {ГОСТ 6402-70}
19
45

Номер детали на чертеже:

45

Шайба 2-30-45-Хим.Фос.прм {ОСТ 1.34505-80}

Заводской номер: Шайба 2-30-45-Хим.Фос.прм {ОСТ 1.34505-80} Количество на модель: 1
Шайба 2-30-45-Хим.Фос.прм {ОСТ 1.34505-80}
1
46

Номер детали на чертеже:

46

Шкворень

Заводской номер: 1602.00.00.001 Количество на модель: 1
1602.00.00.001
1
47

Номер детали на чертеже:

47

Фиксатор

Заводской номер: 1602.00.00.003 Количество на модель: 1
1602.00.00.003
1
48

Номер детали на чертеже:

48

Пружина

Заводской номер: 1602.00.00.004 Количество на модель: 1
1602.00.00.004
1
49

Номер детали на чертеже:

49

Болт М20-8gх100.56.06 {ГОСТ 7796-70}

Заводской номер: Болт М20-8gх100.56.06 {ГОСТ 7796-70} Количество на модель: 1
Болт М20-8gх100.56.06 {ГОСТ 7796-70}
1
50

Номер детали на чертеже:

50

Шайба 20 65Г 029 {ГОСТ 6402-70}

Заводской номер: Шайба 20 65Г 029 {ГОСТ 6402-70} Количество на модель: 1
Шайба 20 65Г 029 {ГОСТ 6402-70}
1
51

Номер детали на чертеже:

51

Шайба

Заводской номер: 1604.00.00.004 Количество на модель: 1
1604.00.00.004
1
52

Номер детали на чертеже:

52

Система впуска

Заводской номер: 1604.11.00.000 Количество на модель: 1
1604.11.00.000
1
53

Номер детали на чертеже:

53

Шайба 0,8-8-14-Ц {ОСТ 1.34505-80}

Заводской номер: Шайба 0,8-8-14-Ц {ОСТ 1.34505-80} Количество на модель: 4
Шайба 0,8-8-14-Ц {ОСТ 1.34505-80}
4
54

Номер детали на чертеже:

54

Винт 8-16-Кд {ОСТ 1.31501-80}

Заводской номер: Винт 8-16-Кд {ОСТ 1.31501-80} Количество на модель: 4
Винт 8-16-Кд {ОСТ 1.31501-80}
4
55

Номер детали на чертеже:

55

Коврик

Заводской номер: 1604.00.00.016 Количество на модель: 1
1604.00.00.016
1
56

Номер детали на чертеже:

56

Электрооборудование

Заводской номер: 1604.00.03.000 Количество на модель: 1
1604.00.03.000
1
Расположение основных элементов на погрузчике ДП-1604
