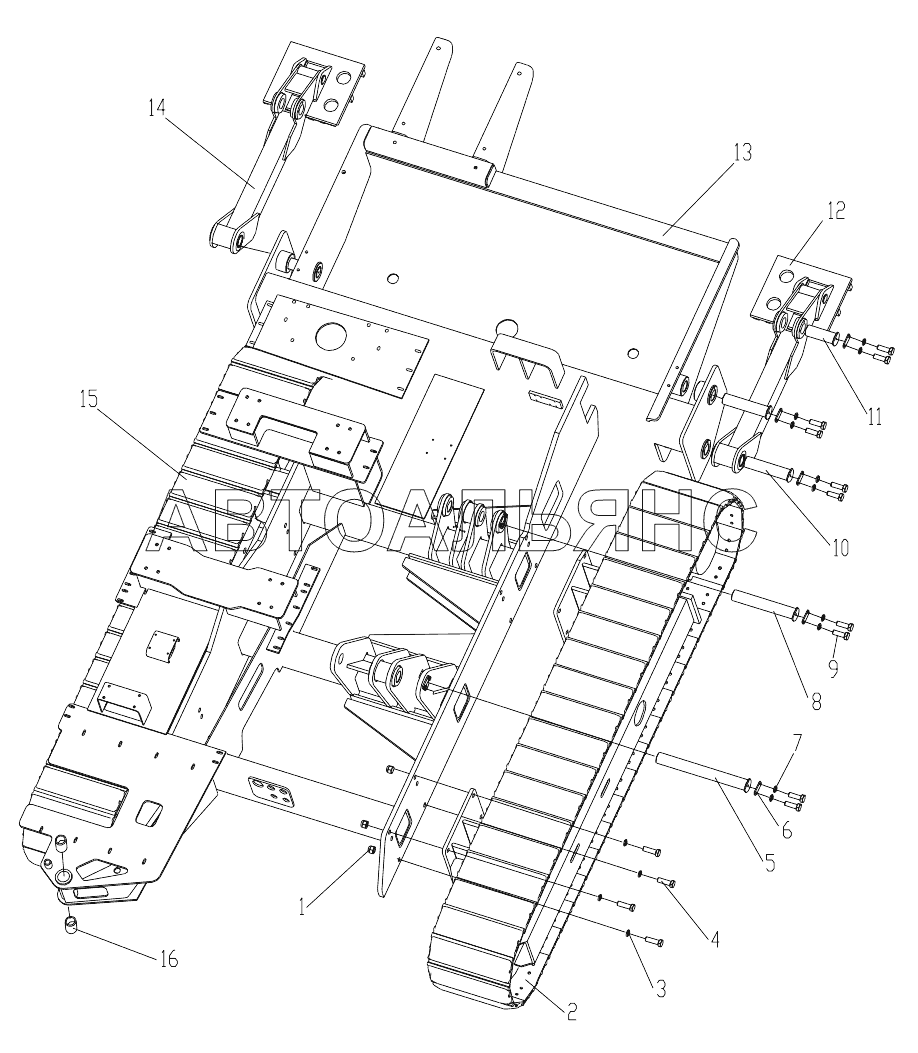

0041601000 Track Group XZ320. Каталог 2012г.

0041602069 Frame XZ320 0041601001 and 0041601041 Crawler XZ320

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
15
16

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Nut

Заводской номер: 104030165 Количество на модель: 16
104030165
16
2

Номер детали на чертеже:

2

Crawler

Заводской номер: 0041601200 Количество на модель: 1
0041601200
1
2

Номер детали на чертеже:

2

Crawler

Заводской номер: 0041601001 Количество на модель: 1
0041601001
1
3

Номер детали на чертеже:

3

Lynch Pin

Заводской номер: 104040027 Количество на модель: 16
104040027
16
4

Номер детали на чертеже:

4

Bolt

Заводской номер: 104000034 Количество на модель: 16
104000034
16
5

Номер детали на чертеже:

5

Pin

Заводской номер: 0041601191 Количество на модель: 1
0041601191
1
6

Номер детали на чертеже:

6

Cover

Заводской номер: 0041301017 Количество на модель: 8
0041301017
8
7

Номер детали на чертеже:

7

Washer 10

Заводской номер: 104040008 Количество на модель: 16
104040008
16
8

Номер детали на чертеже:

8

Pin

Заводской номер: 0041601043 Количество на модель: 1
0041601043
1
9

Номер детали на чертеже:

9

Bolt

Заводской номер: 104020084 Количество на модель: 16
104020084
16
10

Номер детали на чертеже:

10

Pin

Заводской номер: 0041301014 Количество на модель: 4
0041301014
4
11

Номер детали на чертеже:

11

Pin

Заводской номер: 0041301016 Количество на модель: 2
0041301016
2
12

Номер детали на чертеже:

12

Left Tube

Заводской номер: 0041301019 Количество на модель:
0041301019
13

Номер детали на чертеже:

13

Main Frame

Заводской номер: 0041601066 Количество на модель: 1
0041601066
1
14

Номер детали на чертеже:

14

Right Tube

Заводской номер: 0041301021 Количество на модель: 1
0041301021
1
15

Номер детали на чертеже:

15

Crawler

Заводской номер: 0041601088 Количество на модель: 1
0041601088
1
15

Номер детали на чертеже:

15

Crawler

Заводской номер: 0041601041 Количество на модель: 1
0041601041
1
16

Номер детали на чертеже:

16

Bushing

Заводской номер: 105000022 Количество на модель: 2
105000022
2
0041602069 Frame XZ320 0041601001 and 0041601041 Crawler XZ320
