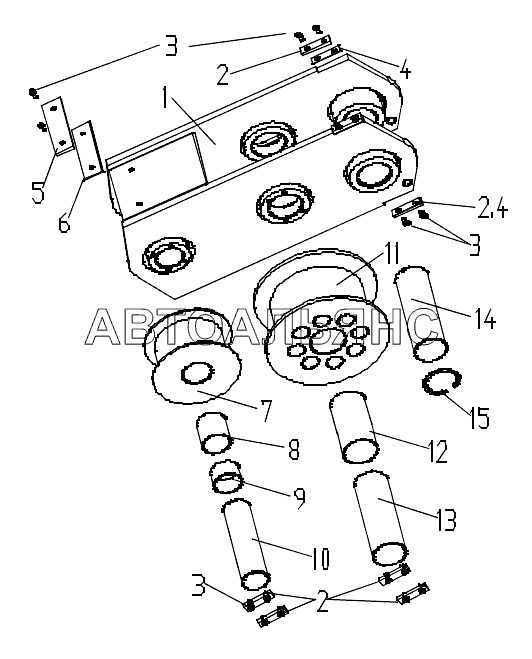

0041602069 Frame XZ320. Каталог 2012г.

0043002000 Drill Frame XZ320 0041601000 Track Group XZ320

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Mount Frame

Заводской номер: 0041602070 Количество на модель: 1
0041602070
1
2

Номер детали на чертеже:

2

Plate

Заводской номер: 111030089 Количество на модель: 12
111030089
12
3

Номер детали на чертеже:

3

Bolt

Заводской номер: 104020261 Количество на модель: 28
104020261
28
4

Номер детали на чертеже:

4

Shim

Заводской номер: 0041602078 Количество на модель: 8
0041602078
8
5

Номер детали на чертеже:

5

Plate

Заводской номер: 111030090 Количество на модель: 2
111030090
2
6

Номер детали на чертеже:

6

Shim

Заводской номер: 0041602079 Количество на модель: 4
0041602079
4
7

Номер детали на чертеже:

7

Roller

Заводской номер: 004140058 Количество на модель: 1
004140058
1
8

Номер детали на чертеже:

8

Bearing

Заводской номер: 105000025 Количество на модель: 1
105000025
1
9

Номер детали на чертеже:

9

Bearing

Заводской номер: 105000026 Количество на модель: 1
105000026
1
10

Номер детали на чертеже:

10

Shaft

Заводской номер: 0041602080 Количество на модель: 1
0041602080
1
11

Номер детали на чертеже:

11

Front Roller

Заводской номер: 0041602081 Количество на модель: 1
0041602081
1
12

Номер детали на чертеже:

12

Spring Bushing

Заводской номер: 105000135 Количество на модель: 2
105000135
2
13

Номер детали на чертеже:

13

Shaft

Заводской номер: 0041602082 Количество на модель: 1
0041602082
1
14

Номер детали на чертеже:

14

Pin

Заводской номер: 0041602083 Количество на модель: 1
0041602083
1
15

Номер детали на чертеже:

15

Spacer

Заводской номер: 104050011 Количество на модель: 2
104050011
2
