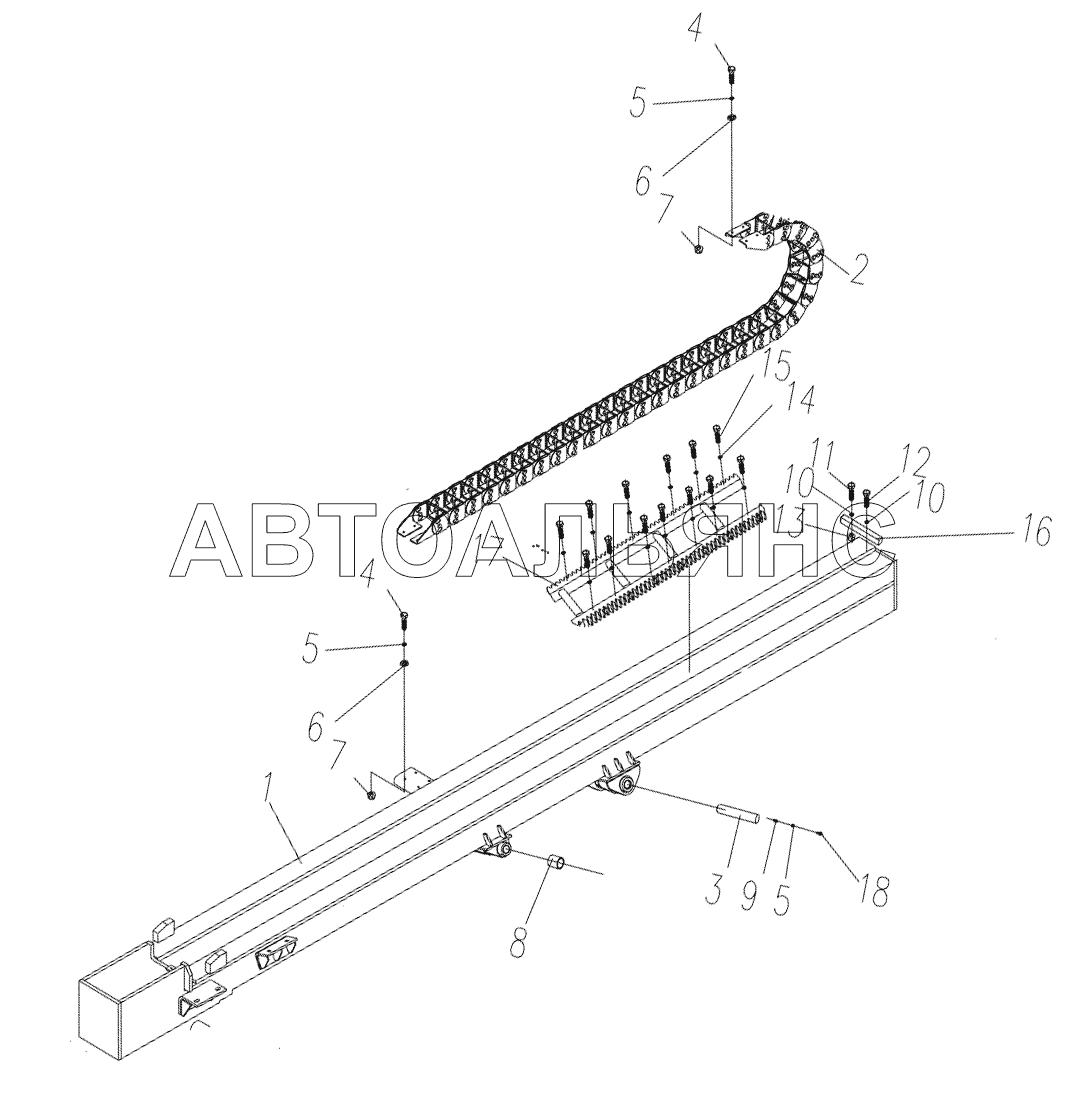

0043002000 Drill Frame XZ320. Каталог 2012г.

0042202000 Drill Frame XZ320 0041602069 Frame XZ320

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Frame

Заводской номер: 0043002001 Количество на модель: 1
0043002001
1
2

Номер детали на чертеже:

2

Hose Trac

Заводской номер: 103060347 Количество на модель: 1
103060347
1
3

Номер детали на чертеже:

3

Axes

Заводской номер: 0041602066 Количество на модель: 1
0041602066
1
4

Номер детали на чертеже:

4

Bolt M10X30

Заводской номер: 104000082 Количество на модель: 8
104000082
8
5

Номер детали на чертеже:

5

Washer 10

Заводской номер: 104040008 Количество на модель: 10
104040008
10
6

Номер детали на чертеже:

6

Washer 10

Заводской номер: 104040030 Количество на модель: 16
104040030
16
7

Номер детали на чертеже:

7

Nut M8

Заводской номер: 104030024 Количество на модель: 8
104030024
8
8

Номер детали на чертеже:

8

Spring Bushing

Заводской номер: 105000138 Количество на модель: 4
105000138
4
9

Номер детали на чертеже:

9

Baffle

Заводской номер: 0041802062 Количество на модель: 2
0041802062
2
10

Номер детали на чертеже:

10

Washer 24

Заводской номер: 104040022 Количество на модель: 5
104040022
5
11

Номер детали на чертеже:

11

Bolt

Заводской номер: 104000344 Количество на модель: 2
104000344
2
12

Номер детали на чертеже:

12

Bolt

Заводской номер: 104000529 Количество на модель: 3
104000529
3
13

Номер детали на чертеже:

13

Nut

Заводской номер: 104030039 Количество на модель: 2
104030039
2
14

Номер детали на чертеже:

14

Washer 16

Заводской номер: 104040004 Количество на модель: 48
104040004
48
15

Номер детали на чертеже:

15

Bolt

Заводской номер: 104020519 Количество на модель: 48
104020519
48
16

Номер детали на чертеже:

16

Limitr

Заводской номер: 0043002022 Количество на модель: 1
0043002022
1
17

Номер детали на чертеже:

17

Rack

Заводской номер: 0043002019 Количество на модель: 3
0043002019
3
18

Номер детали на чертеже:

18

Bolt

Заводской номер: 104000077 Количество на модель: 2
104000077
2
