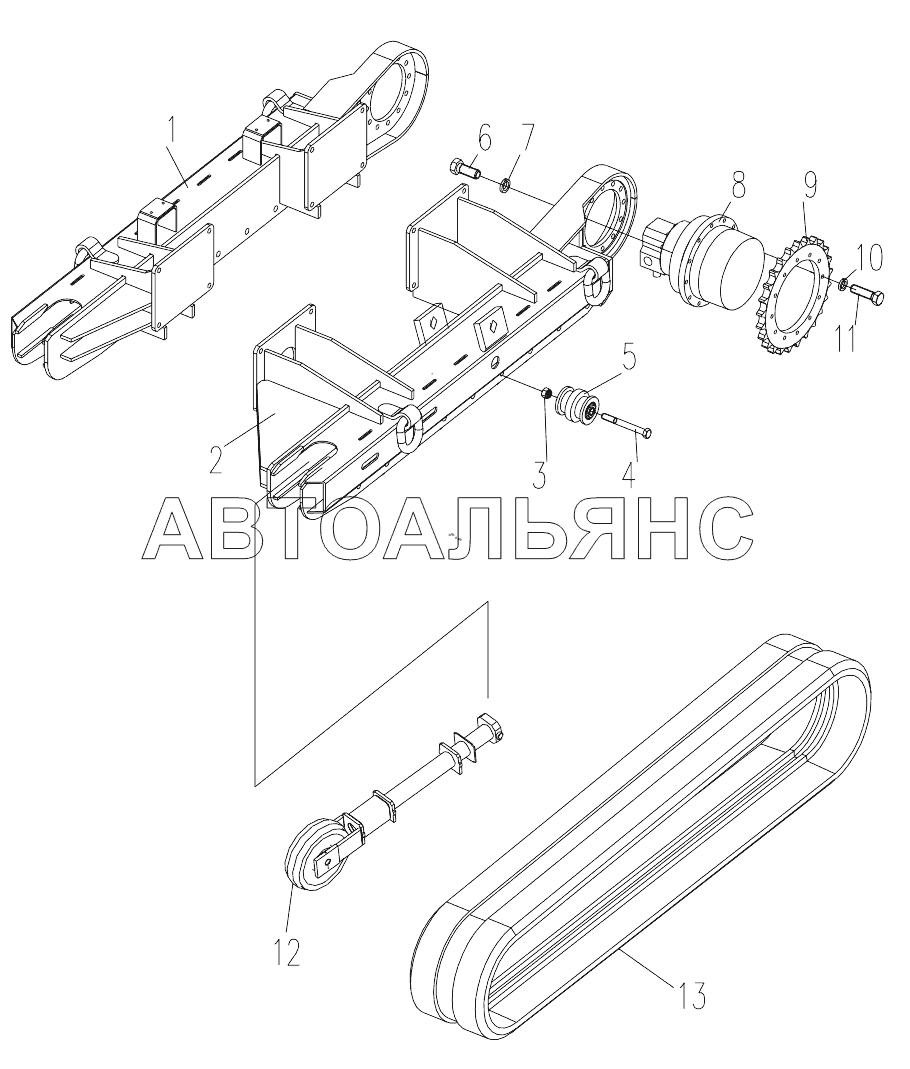

0041601001 and 0041601041 Crawler XZ320. Каталог 2012г.

0041601000 Track Group XZ320 0041601200 and 0041601088 Crawler XZ320

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Track Frame

Заводской номер: 0041601064 Количество на модель: 1
0041601064
1
2

Номер детали на чертеже:

2

Track Frame

Заводской номер: 0041601065 Количество на модель: 1
0041601065
1
3

Номер детали на чертеже:

3

Nut

Заводской номер: 104030164 Количество на модель: 16
104030164
16
4

Номер детали на чертеже:

4

Bolt

Заводской номер: 104000849 Количество на модель: 16
104000849
16
5

Номер детали на чертеже:

5

Lower Roller

Заводской номер: 0041201010 Количество на модель: 16
0041201010
16
6

Номер детали на чертеже:

6

Bolt M16x45

Заводской номер: 104000357 Количество на модель: 24
104000357
24
7

Номер детали на чертеже:

7

Washer 16

Заводской номер: 104040004 Количество на модель: 24
104040004
24
8

Номер детали на чертеже:

8

Planetary Gear Box

Заводской номер: 103021170 Количество на модель: 2
103021170
2
9

Номер детали на чертеже:

9

Track Sprocket

Заводской номер: 004130002 Количество на модель: 2
004130002
2
10

Номер детали на чертеже:

10

Washer

Заводской номер: 104050013 Количество на модель: 24
104050013
24
11

Номер детали на чертеже:

11

Bolt

Заводской номер: 104000849 Количество на модель: 24
104000849
24
12

Номер детали на чертеже:

12

Track Roller And Idler Device

Заводской номер: 004130485 Количество на модель: 2
004130485
2
13

Номер детали на чертеже:

13

Rubber Track

Заводской номер: 111030148 Количество на модель: 2
111030148
2
