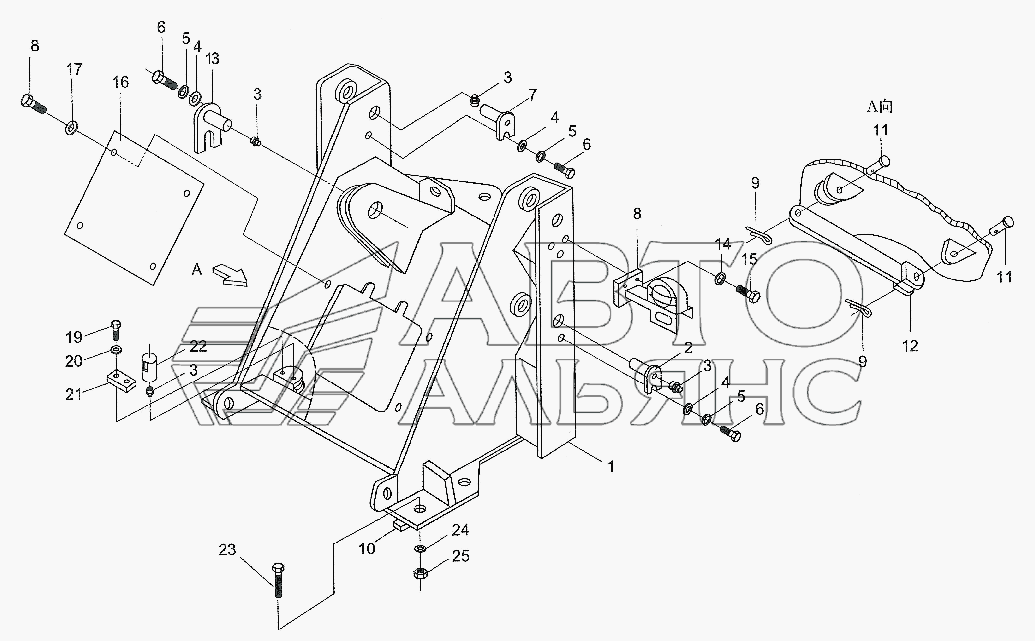

Front Chassis Assy WZ30-25 (англ.). Каталог 2008г.

Rear Chassis WZ30-25 (англ.) Excavating Working Device WZ30-25 (англ.)

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
16
21
22
23
25

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Front Chassis

Заводской номер: ZL20A.02.04 Количество на модель: 1
ZL20A.02.04
1
2

Номер детали на чертеже:

2

Lift Cyhnder Pin

Заводской номер: ZL20A.02.03 Количество на модель: 2
ZL20A.02.03
2
3

Номер детали на чертеже:

3

Заглушка для смазки

Заводской номер: GB1152-79 Количество на модель: 7
GB1152-79
7
4

Номер детали на чертеже:

4

Cushion

Заводской номер: ZL20A.02.01-3 Количество на модель: 5
ZL20A.02.01-3
5
5

Номер детали на чертеже:

5

Шайба 12

Заводской номер: GB93-87 Количество на модель: 5
GB93-87
5
6

Номер детали на чертеже:

6

Болт

Заводской номер: GB5781-86 Количество на модель: 5
GB5781-86
5
7

Номер детали на чертеже:

7

Lift Arm Pin

Заводской номер: ZL20A.02.01 Количество на модель: 2
ZL20A.02.01
2
8

Номер детали на чертеже:

8

Front Lamp Prolector

Заводской номер: ZL25G.8.4 Количество на модель: 1
ZL25G.8.4
1
9

Номер детали на чертеже:

9

Шплинт

Заводской номер: GB91-86 Количество на модель: 2
GB91-86
2
10

Номер детали на чертеже:

10

Shield Block

Заводской номер: ZL20A.02-13 Количество на модель: 4
ZL20A.02-13
4
11

Номер детали на чертеже:

11

Pin

Заводской номер: ZL20A.02-4 Количество на модель: 2
ZL20A.02-4
2
12

Номер детали на чертеже:

12

Lock Link

Заводской номер: ZL20A.02-6 Количество на модель: 1
ZL20A.02-6
1
13

Номер детали на чертеже:

13

Tilt Cylinder Pin

Заводской номер: ZL20A.02.02 Количество на модель: 1
ZL20A.02.02
1
16

Номер детали на чертеже:

16

Front Cover Plate

Заводской номер: ZL20A.01-8 Количество на модель: 1
ZL20A.01-8
1
21

Номер детали на чертеже:

21

Check Plate

Заводской номер: ZL20A.02.06-1 Количество на модель: 2
ZL20A.02.06-1
2
22

Номер детали на чертеже:

22

Front Steering Pin

Заводской номер: ZL20A.02.06-2 Количество на модель: 2
ZL20A.02.06-2
2
23

Номер детали на чертеже:

23

Bolt М24x240

Заводской номер: ZL20A.02-1 Количество на модель: 4
ZL20A.02-1
4
25

Номер детали на чертеже:

25

Nut М24

Заводской номер: ZL20A.02-2 Количество на модель: 4
ZL20A.02-2
4
