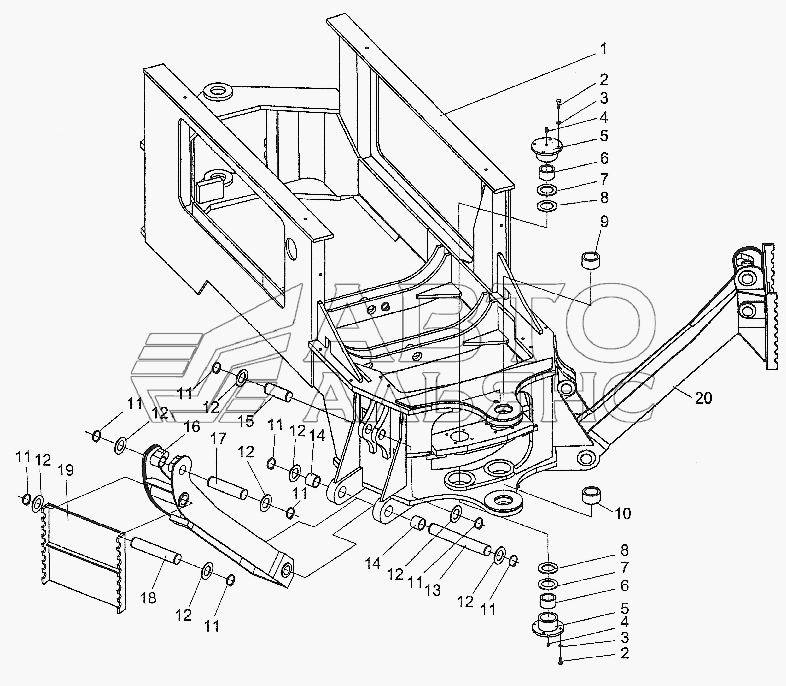

Rear Chassis WZ30-25 (англ.). Каталог 2008г.

Loader Working Device WZ30-25 (англ.) Front Chassis Assy WZ30-25 (англ.)

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Rear Chassis

Заводской номер: WZ30.8.1B Количество на модель: 1
WZ30.8.1B
1
2

Номер детали на чертеже:

2

Болт

Заводской номер: GB5783-86 Количество на модель: 16
GB5783-86
16
3

Номер детали на чертеже:

3

Шайба 12

Заводской номер: GB93-87 Количество на модель: 16
GB93-87
16
4

Номер детали на чертеже:

4

Масленка

Заводской номер: GB1153-89 Количество на модель: 4
GB1153-89
4
5

Номер детали на чертеже:

5

Опора

Заводской номер: WZ30.8.2-10 Количество на модель: 4
WZ30.8.2-10
4
6

Номер детали на чертеже:

6

Втулка корректирующая

Заводской номер: WZ30.8.2-1 Количество на модель: 4
WZ30.8.2-1
4
7

Номер детали на чертеже:

7

Прокладка корректирующая

Заводской номер: WZ30.8.2-11 Количество на модель: 4
WZ30.8.2-11
4
8

Номер детали на чертеже:

8

Прокладка

Заводской номер: WZ30.8.2-12 Количество на модель: 8
WZ30.8.2-12
8
9

Номер детали на чертеже:

9

Втулка

Заводской номер: WZ30.8.2-8 Количество на модель: 1
WZ30.8.2-8
1
10

Номер детали на чертеже:

10

Втулка

Заводской номер: WZ30.8.2-9 Количество на модель: 1
WZ30.8.2-9
1
11

Номер детали на чертеже:

11

Пружинный зажим

Заводской номер: GB894.1-86 Количество на модель: 16
GB894.1-86
16
12

Номер детали на чертеже:

12

Прокладка

Заводской номер: WZ30.8.2-4 Количество на модель: 12
WZ30.8.2-4
12
13

Номер детали на чертеже:

13

Shaft

Заводской номер: WZ30.8.2.3 Количество на модель: 2
WZ30.8.2.3
2
14

Номер детали на чертеже:

14

Втулка

Заводской номер: WZ30.8.2-7 Количество на модель: 4
WZ30.8.2-7
4
15

Номер детали на чертеже:

15

Вал

Заводской номер: WZ30.8.2-5 Количество на модель: 2
WZ30.8.2-5
2
16

Номер детали на чертеже:

16

Stabilizer

Заводской номер: WZ30.8.2.2B Количество на модель: 2
WZ30.8.2.2B
2
17

Номер детали на чертеже:

17

Вал

Заводской номер: WZ30.8.2-3 Количество на модель: 2
WZ30.8.2-3
2
18

Номер детали на чертеже:

18

Shaft

Заводской номер: WZ30.8.2-6 Количество на модель: 2
WZ30.8.2-6
2
19

Номер детали на чертеже:

19

Стабилизирующая опора

Заводской номер: WZ30.8.2.1 Количество на модель: 2
WZ30.8.2.1
2
20

Номер детали на чертеже:

20

Stabilizer

Заводской номер: WZ30.8.2 Количество на модель: 2
WZ30.8.2
2
