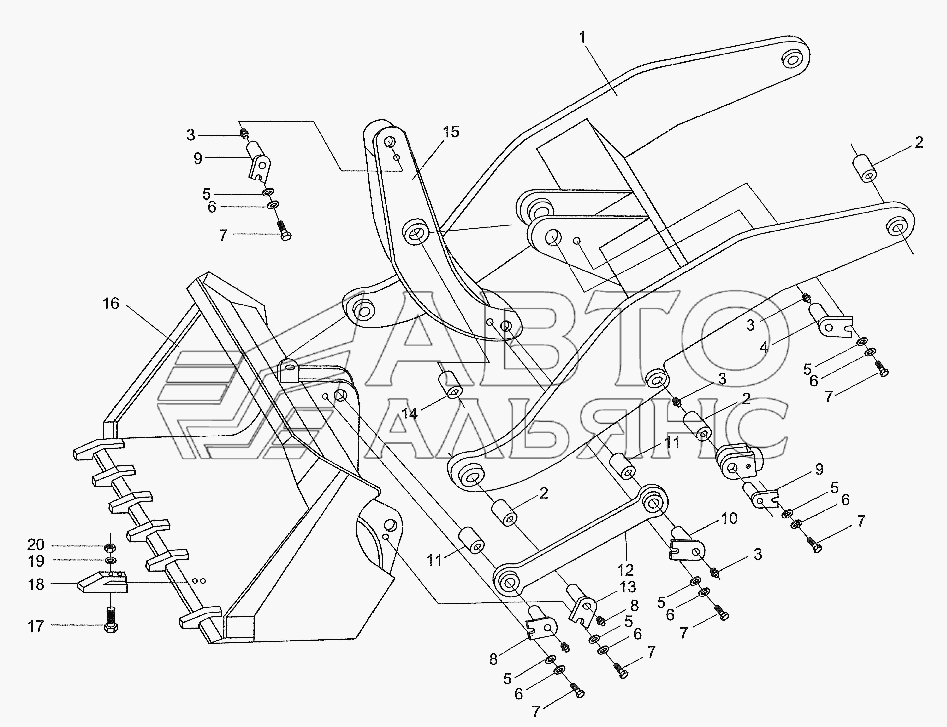

Loader Working Device WZ30-25 (англ.). Каталог 2008г.

Driving Shaft Assy WZ30-25 (англ.) Rear Chassis WZ30-25 (англ.)

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Lift Arm

Заводской номер: ZL20A.14.3 Количество на модель: 1
ZL20A.14.3
1
2

Номер детали на чертеже:

2

Bushing

Заводской номер: ZL20A.14-5 Количество на модель: 6
ZL20A.14-5
6
3

Номер детали на чертеже:

3

Патрубок М10х1

Заводской номер: GB1152-89 Количество на модель: 8
GB1152-89
8
4

Номер детали на чертеже:

4

Pitman Arm Pin

Заводской номер: ZL20A.14.6 Количество на модель: 1
ZL20A.14.6
1
5

Номер детали на чертеже:

5

Cushion

Заводской номер: ZL20A.02.01-3 Количество на модель: 8
ZL20A.02.01-3
8
6

Номер детали на чертеже:

6

Шайба 12

Заводской номер: GB93-87 Количество на модель: 8
GB93-87
8
7

Номер детали на чертеже:

7

Болт

Заводской номер: GB5781-86 Количество на модель: 8
GB5781-86
8
8

Номер детали на чертеже:

8

Link End Pin

Заводской номер: ZL20A.14.5 Количество на модель: 1
ZL20A.14.5
1
9

Номер детали на чертеже:

9

Pitman Arm Top Pin

Заводской номер: ZL20A.14.9 Количество на модель: 3
ZL20A.14.9
3
10

Номер детали на чертеже:

10

Pitman Arm End Pin

Заводской номер: ZL20A.14.7 Количество на модель: 1
ZL20A.14.7
1
11

Номер детали на чертеже:

11

Bushing

Заводской номер: ZL20A. 14.-3 Количество на модель: 2
ZL20A. 14.-3
2
12

Номер детали на чертеже:

12

Link

Заводской номер: ZL20A.14.2 Количество на модель: 1
ZL20A.14.2
1
13

Номер детали на чертеже:

13

Lift Arm Shaft Pin

Заводской номер: ZL20A.14.8 Количество на модель: 2
ZL20A.14.8
2
14

Номер детали на чертеже:

14

Bushing

Заводской номер: ZL20A.14-4 Количество на модель: 1
ZL20A.14-4
1
15

Номер детали на чертеже:

15

Pitman Arm

Заводской номер: ZL20A.14.4 Количество на модель: 1
ZL20A.14.4
1
16

Номер детали на чертеже:

16

Bucket

Заводской номер: ZL20A.14.1 Количество на модель: 1
ZL20A.14.1
1
17

Номер детали на чертеже:

17

Bolt

Заводской номер: ZL20.14-2 Количество на модель: 12
ZL20.14-2
12
18

Номер детали на чертеже:

18

Bucket Tooth

Заводской номер: ZL20.14-1 Количество на модель: 6
ZL20.14-1
6
19

Номер детали на чертеже:

19

Гровер 8

Заводской номер: GB859-87 Количество на модель: 12
GB859-87
12
20

Номер детали на чертеже:

20

Гайка

Заводской номер: GB41-86 Количество на модель: 12
GB41-86
12
