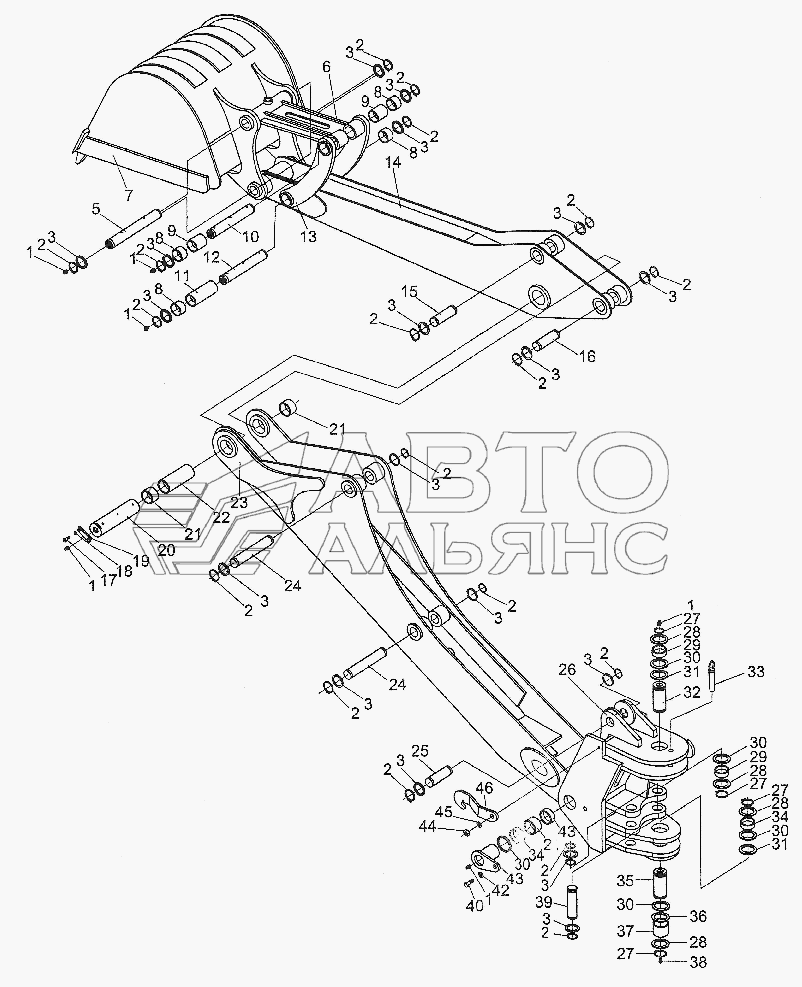

Excavating Working Device WZ30-25 (англ.). Каталог 2008г.

Front Chassis Assy WZ30-25 (англ.) Working Device Hydraulic System 1 WZ30-25 (англ.)

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Grease Cup М10Х1

Заводской номер: GB1152-27 Количество на модель: 8
GB1152-27
8
2

Номер детали на чертеже:

2

Пружинный зажим

Заводской номер: GB894.1-86 Количество на модель: 22
GB894.1-86
22
3

Номер детали на чертеже:

3

Ring

Заводской номер: GB/T894.1-86 Количество на модель: 22
GB/T894.1-86
22
5

Номер детали на чертеже:

5

Прокладка

Заводской номер: WZ30.11-15 Количество на модель: 2
WZ30.11-15
2
6

Номер детали на чертеже:

6

Ковш

Заводской номер: WZ30.11.2 Количество на модель: 1
WZ30.11.2
1
7

Номер детали на чертеже:

7

Тяговая штанга

Заводской номер: WZ30.11.1 Количество на модель: 1
WZ30.11.1
1
8

Номер детали на чертеже:

8

Вал

Заводской номер: WZ30.11-12 Количество на модель: 4
WZ30.11-12
4
9

Номер детали на чертеже:

9

Защитная пластина

Заводской номер: WZ30.11-13 Количество на модель: 2
WZ30.11-13
2
10

Номер детали на чертеже:

10

Вал

Заводской номер: WZ30.11-9 Количество на модель: 1
WZ30.11-9
1
11

Номер детали на чертеже:

11

Вал

Заводской номер: WZ30.11-17 Количество на модель: 1
WZ30.11-17
1
12

Номер детали на чертеже:

12

Вал

Заводской номер: WZ30.11-18 Количество на модель: 1
WZ30.11-18
1
13

Номер детали на чертеже:

13

Рычаг ковша

Заводской номер: WZ30.11.4 Количество на модель: 2
WZ30.11.4
2
14

Номер детали на чертеже:

14

Стрела ковша

Заводской номер: WZ30.11.5 Количество на модель: 1
WZ30.11.5
1
15

Номер детали на чертеже:

15

Регулировочный диск

Заводской номер: WZ30.11-26 Количество на модель: 1
WZ30.11-26
1
17

Номер детали на чертеже:

17

Болт

Заводской номер: GB5783-86 Количество на модель: 2
GB5783-86
2
18

Номер детали на чертеже:

18

Шайба 12

Заводской номер: GB93-87 Количество на модель: 2
GB93-87
2
19

Номер детали на чертеже:

19

Регулировочный диск

Заводской номер: WZ30.11-22 Количество на модель: 1
WZ30.11-22
1
20

Номер детали на чертеже:

20

Прокладка

Заводской номер: WZ30.11-25 Количество на модель: 1
WZ30.11-25
1
21

Номер детали на чертеже:

21

Вал

Заводской номер: WZ30.11-23 Количество на модель: 4
WZ30.11-23
4
22

Номер детали на чертеже:

22

Стопорная шайба

Заводской номер: WZ30.11-24 Количество на модель: 1
WZ30.11-24
1
23

Номер детали на чертеже:

23

Движок

Заводской номер: WZ30.11.6 Количество на модель: 1
WZ30.11.6
1
24

Номер детали на чертеже:

24

Вал

Заводской номер: WZ30.11-27 Количество на модель: 2
WZ30.11-27
2
25

Номер детали на чертеже:

25

Вал

Заводской номер: WZ30.11-28 Количество на модель: 1
WZ30.11-28
1
26

Номер детали на чертеже:

26

Гроверная шайба

Заводской номер: WZ30.11.7 Количество на модель: 1
WZ30.11.7
1
28

Номер детали на чертеже:

28

Ring

Заводской номер: WZ30.11-32 Количество на модель: 4
WZ30.11-32
4
29

Номер детали на чертеже:

29

Shaft Bushing

Заводской номер: WZ30.11-33 Количество на модель: 2
WZ30.11-33
2
30

Номер детали на чертеже:

30

Прокладка

Заводской номер: WZ30.11-30 Количество на модель: 12
WZ30.11-30
12
31

Номер детали на чертеже:

31

Adjusting Cushion

Заводской номер: WZ30.11-34 Количество на модель: 2
WZ30.11-34
2
32

Номер детали на чертеже:

32

Shaft

Заводской номер: WZ30.11-31 Количество на модель: 1
WZ30.11-31
1
33

Номер детали на чертеже:

33

Pin

Заводской номер: WZ30.11.40 Количество на модель: 1
WZ30.11.40
1
35

Номер детали на чертеже:

35

Shaft

Заводской номер: WZ30.11-37 Количество на модель: 1
WZ30.11-37
1
36

Номер детали на чертеже:

36

Cushion

Заводской номер: WZ30.11-38 Количество на модель: 1
WZ30.11-38
1
37

Номер детали на чертеже:

37

Shaft Bushing

Заводской номер: WZ30.11-39 Количество на модель: 1
WZ30.11-39
1
38

Номер детали на чертеже:

38

Грязезащитный колпачок М10х1450

Заводской номер: GB1153-79 Количество на модель: 1
GB1153-79
1
39

Номер детали на чертеже:

39

Shaft

Заводской номер: WZ30.11.35 Количество на модель: 2
WZ30.11.35
2
42

Номер детали на чертеже:

42

Shaft Assy

Заводской номер: WZ30.11.29 Количество на модель: 2
WZ30.11.29
2
44

Номер детали на чертеже:

44

Гайка

Заводской номер: GB6170-86 Количество на модель: 1
GB6170-86
1
45

Номер детали на чертеже:

45

Шайба

Заводской номер: GB95-85 Количество на модель: 1
GB95-85
1
46

Номер детали на чертеже:

46

Shaft Seat

Заводской номер: WZ30.11.41 Количество на модель: 2
WZ30.11.41
2
