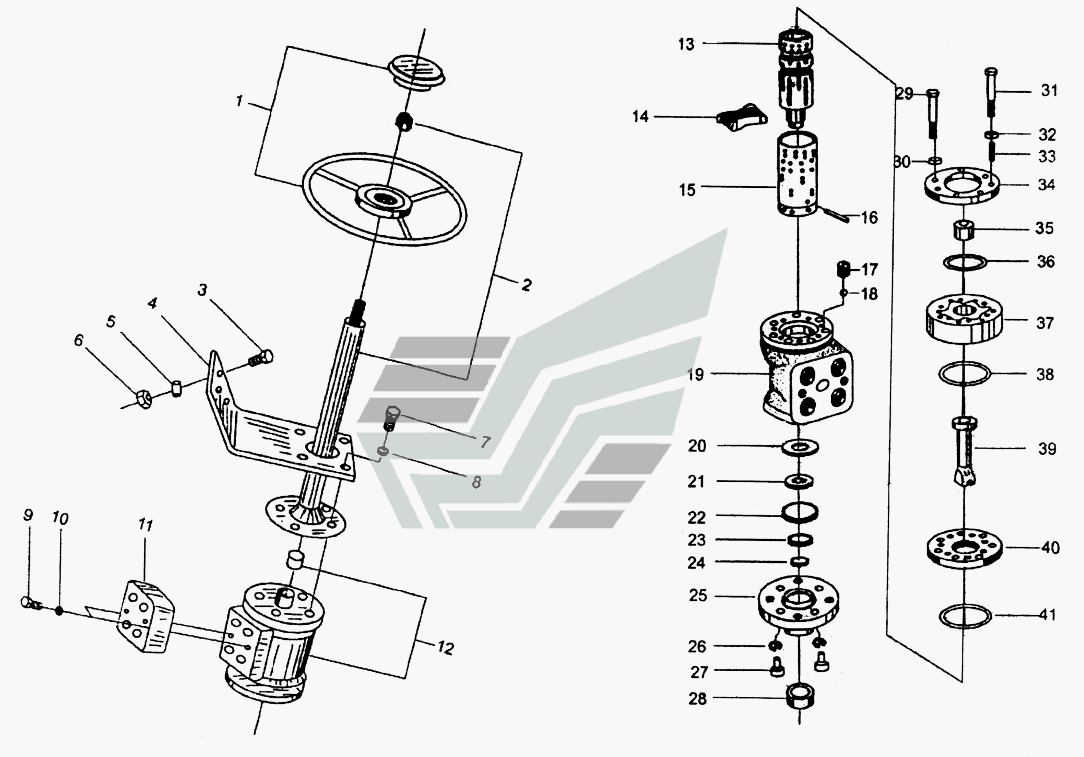

Блоки управления гидравликой рулевого управления LW321F. Каталог 2010г.

LW330F.9 Система рулевого управления LW321F Z3.9.1 Цилиндр рулевого управления LW321F

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Блок рулевого колеса

Заводской номер: Z3.9.18 Количество на модель: 1
Z3.9.18
1
2

Номер детали на чертеже:

2

Рулевая колонка

Заводской номер: Z3.9.7 Количество на модель: 1
Z3.9.7
1
3

Номер детали на чертеже:

3

Болт

Заводской номер: GB5781-86 Количество на модель: 3
GB5781-86
3
4

Номер детали на чертеже:

4

Опора

Заводской номер: Z3.9.2A Количество на модель: 1
Z3.9.2A
1
5

Номер детали на чертеже:

5

Шайба 12

Заводской номер: GB93-87 Количество на модель: 3
GB93-87
3
6

Номер детали на чертеже:

6

Гайка

Заводской номер: GB6170-86 Количество на модель: 3
GB6170-86
3
9

Номер детали на чертеже:

9

Болт

Заводской номер: GB70-85 Количество на модель: 2
GB70-85
2
11

Номер детали на чертеже:

11

Valve

Заводской номер: FKAR-103015 Количество на модель: 1
FKAR-103015
1
12

Номер детали на чертеже:

12

Блок рулевого управления

Заводской номер: BZZ1-400 Количество на модель: 1
BZZ1-400
1
13

Номер детали на чертеже:

13

Корпус золотника

Заводской номер: Корпус золотника Количество на модель: 1
Корпус золотника
1
14

Номер детали на чертеже:

14

Пружина

Заводской номер: Пружина Количество на модель: 1
Пружина
1
15

Номер детали на чертеже:

15

Трубка

Заводской номер: Трубка Количество на модель: 1
Трубка
1
16

Номер детали на чертеже:

16

Штырь

Заводской номер: Штырь Количество на модель: 1
Штырь
1
17

Номер детали на чертеже:

17

Гайка

Заводской номер: Гайка Количество на модель:
Гайка
18

Номер детали на чертеже:

18

Шаровая опора

Заводской номер: Шаровая опора Количество на модель:
Шаровая опора
19

Номер детали на чертеже:

19

Корпус

Заводской номер: Корпус Количество на модель: 1
Корпус
1
20

Номер детали на чертеже:

20

Кольцо

Заводской номер: Кольцо Количество на модель: 1
Кольцо
1
21

Номер детали на чертеже:

21

Шайба

Заводской номер: Шайба Количество на модель: 1
Шайба
1
25

Номер детали на чертеже:

25

Передняя крышка

Заводской номер: Передняя крышка Количество на модель: 1
Передняя крышка
1
26

Номер детали на чертеже:

26

Стопорная шайба

Заводской номер: Стопорная шайба Количество на модель: 4
Стопорная шайба
4
27

Номер детали на чертеже:

27

Винт

Заводской номер: Винт Количество на модель: 4
Винт
4
28

Номер детали на чертеже:

28

Соединитель

Заводской номер: Соединитель Количество на модель: 1
Соединитель
1
29

Номер детали на чертеже:

29

Болт

Заводской номер: Болт Количество на модель: 7
Болт
7
34

Номер детали на чертеже:

34

Задняя крышка

Заводской номер: Задняя крышка Количество на модель: 1
Задняя крышка
1
35

Номер детали на чертеже:

35

Цилиндр

Заводской номер: Цилиндр Количество на модель: 1
Цилиндр
1
37

Номер детали на чертеже:

37

Блок радиатора и статора

Заводской номер: Блок радиатора Количество на модель: 1
Блок радиатора
1
39

Номер детали на чертеже:

39

Вал

Заводской номер: Вал Количество на модель: 1
Вал
1
40

Номер детали на чертеже:

40

Пластина

Заводской номер: Пластина Количество на модель: 1
Пластина
1
