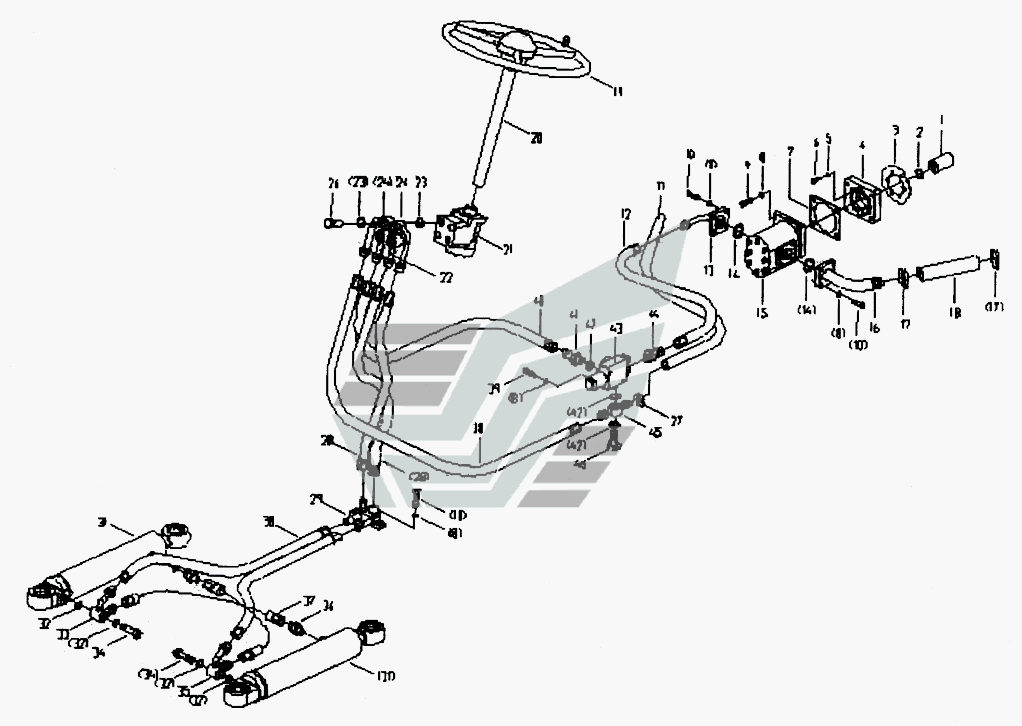

LW330F.9 Система рулевого управления LW321F. Каталог 2010г.

LW330F(II).08.2 Узел задней рамы LW321F Блоки управления гидравликой рулевого управления LW321F

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Соединительная трубка

Заводской номер: Z3.3-12A Количество на модель: 1
Z3.3-12A
1
2

Номер детали на чертеже:

2

Пружинящее стопорное кольцо

Заводской номер: GB894.2-86 Количество на модель: 1
GB894.2-86
1
3

Номер детали на чертеже:

3

Paper Cushion

Заводской номер: Z3.3-14 Количество на модель: 1
Z3.3-14
1
4

Номер детали на чертеже:

4

Flanger

Заводской номер: Z3.3-11 Количество на модель: 1
Z3.3-11
1
5

Номер детали на чертеже:

5

Шайба 12

Заводской номер: GB93-87 Количество на модель: 6
GB93-87
6
6

Номер детали на чертеже:

6

Болт

Заводской номер: GB70-85 Количество на модель: 6
GB70-85
6
7

Номер детали на чертеже:

7

Washer

Заводской номер: Z3.3-15 Количество на модель: 1
Z3.3-15
1
9

Номер детали на чертеже:

9

Болт

Заводской номер: GB5782-86 Количество на модель: 2
GB5782-86
2
10

Номер детали на чертеже:

10

Болт

Заводской номер: GB5783-86 Количество на модель: 14
GB5783-86
14
11

Номер детали на чертеже:

11

Шланг

Заводской номер: Z3.9-4 Количество на модель: 1
Z3.9-4
1
12

Номер детали на чертеже:

12

Шланг

Заводской номер: LW330F(II).9.1 Количество на модель: 1
LW330F(II).9.1
1
13

Номер детали на чертеже:

13

Стальная трубка

Заводской номер: LW330F.9.9.1 Количество на модель: 1
LW330F.9.9.1
1
14

Номер детали на чертеже:

14

Кольцо

Заводской номер: GB3452.1-1992 Количество на модель: 2
GB3452.1-1992
2
15

Номер детали на чертеже:

15

Насос

Заводской номер: GB550 Количество на модель: 1
GB550
1
16

Номер детали на чертеже:

16

Стальная трубка

Заводской номер: Z3.9.15.1 Количество на модель: 1
Z3.9.15.1
1
17

Номер детали на чертеже:

17

Зажим

Заводской номер: JB3616.1-1984 Количество на модель: 2
JB3616.1-1984
2
18

Номер детали на чертеже:

18

Шланг

Заводской номер: Z3.9-3 Количество на модель: 1
Z3.9-3
1
19

Номер детали на чертеже:

19

Рулевое колесо

Заводской номер: XGZP370 Количество на модель: 1
XGZP370
1
20

Номер детали на чертеже:

20

Рулевая колонка

Заводской номер: Z3.9.7 Количество на модель: 1
Z3.9.7
1
21

Номер детали на чертеже:

21

Блок рулевого управления

Заводской номер: BZZ1-400 Количество на модель: 1
BZZ1-400
1
22

Номер детали на чертеже:

22

Трубка

Заводской номер: LW330F(II).9.3.1 Количество на модель: 2
LW330F(II).9.3.1
2
23

Номер детали на чертеже:

23

Шайба

Заводской номер: Q/SC1294-2000 Количество на модель: 8
Q/SC1294-2000
8
24

Номер детали на чертеже:

24

Трубка

Заводской номер: LW330F(II).9.2.1 Количество на модель: 1
LW330F(II).9.2.1
1
26

Номер детали на чертеже:

26

Болт

Заводской номер: Z3.9.11-2 Количество на модель: 4
Z3.9.11-2
4
28

Номер детали на чертеже:

28

Шланг

Заводской номер: LW330F(II).9.4 Количество на модель: 2
LW330F(II).9.4
2
29

Номер детали на чертеже:

29

Стык

Заводской номер: LW330F.9.12 Количество на модель: 1
LW330F.9.12
1
30

Номер детали на чертеже:

30

Шланг

Заводской номер: LW330F.9.5 Количество на модель: 2
LW330F.9.5
2
31

Номер детали на чертеже:

31

Цилиндр рулевого управления

Заводской номер: Z3.9.1 Количество на модель: 2
Z3.9.1
2
33

Номер детали на чертеже:

33

Тройник правый

Заводской номер: LW330F.9.3.1 Количество на модель: 1
LW330F.9.3.1
1
34

Номер детали на чертеже:

34

Болт

Заводской номер: Z3.9.2-3 Количество на модель: 2
Z3.9.2-3
2
35

Номер детали на чертеже:

35

Тройник левый

Заводской номер: LW330F.9.4.1 Количество на модель: 1
LW330F.9.4.1
1
36

Номер детали на чертеже:

36

Стык

Заводской номер: 115LM18X1.5ED Количество на модель: 2
115LM18X1.5ED
2
37

Номер детали на чертеже:

37

Шланг

Заводской номер: LW330F.9.2 Количество на модель: 2
LW330F.9.2
2
38

Номер детали на чертеже:

38

Шланг

Заводской номер: LW330F(II).9.5 Количество на модель: 1
LW330F(II).9.5
1
39

Номер детали на чертеже:

39

Болт

Заводской номер: GB21-76 Количество на модель: 3
GB21-76
3
40

Номер детали на чертеже:

40

Шланг

Заводской номер: LW330F(II).9.7 Количество на модель: 1
LW330F(II).9.7
1
41

Номер детали на чертеже:

41

Стык

Заводской номер: 390G9-5 Количество на модель: 1
390G9-5
1
43

Номер детали на чертеже:

43

Клапан

Заводской номер: FLD-30Z Количество на модель: 1
FLD-30Z
1
44

Номер детали на чертеже:

44

Стык

Заводской номер: 115LM27X1.5ED Количество на модель: 1
115LM27X1.5ED
1
45

Номер детали на чертеже:

45

Стык

Заводской номер: LW330F(II).9.6 Количество на модель: 1
LW330F(II).9.6
1
46

Номер детали на чертеже:

46

Болт

Заводской номер: Z3.9.8A-1 Количество на модель: 1
Z3.9.8A-1
1
