  6. LW330F(II).08.2 Узел задней рамы

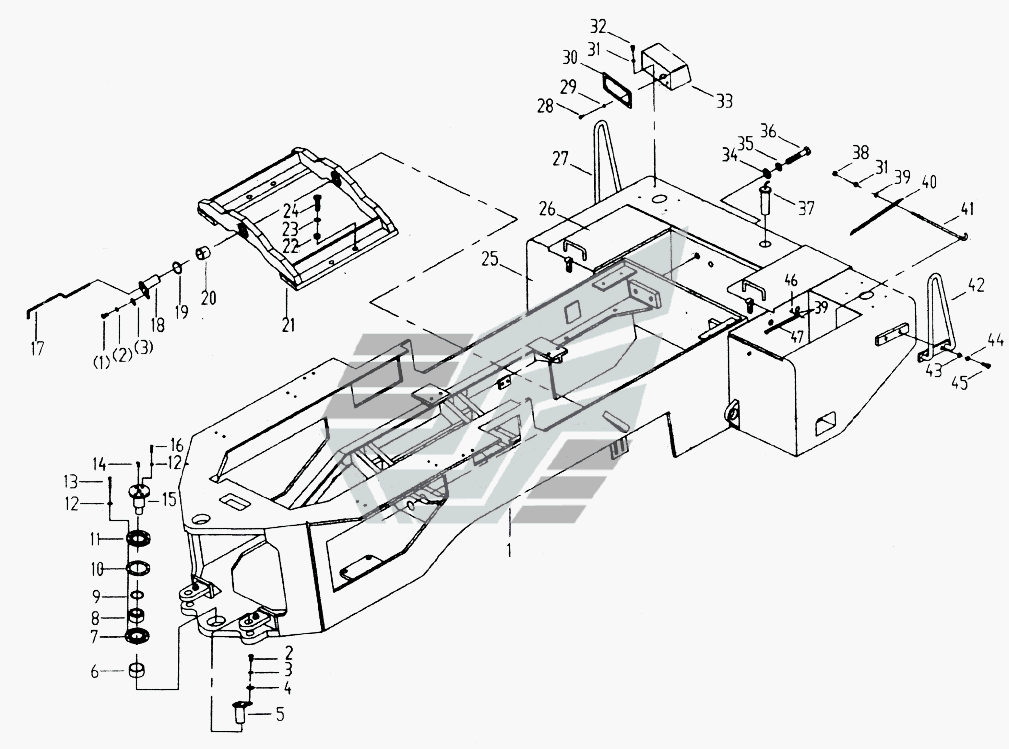

LW330F(II).08.2 Узел задней рамы LW321F. Каталог 2010г.

LW330F(II).08.1 Узел передней рамы LW321F LW330F.9 Система рулевого управления LW321F

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Задняя рама

Заводской номер: LW330F(II).08.2 Количество на модель: 1
LW330F(II).08.2
1
2

Номер детали на чертеже:

2

Болт

Заводской номер: GB5783-86 Количество на модель: 4
GB5783-86
4
3

Номер детали на чертеже:

3

Washer

Заводской номер: Z3.8-13 Количество на модель: 4
Z3.8-13
4
4

Номер детали на чертеже:

4

Шайба 12

Заводской номер: GB93-87 Количество на модель: 4
GB93-87
4
5

Номер детали на чертеже:

5

Штифт

Заводской номер: 320E.8.3 Количество на модель: 2
320E.8.3
2
6

Номер детали на чертеже:

6

Вкладыш

Заводской номер: Z3.8-7 Количество на модель: 2
Z3.8-7
2
7

Номер детали на чертеже:

7

Нижний фланец

Заводской номер: Z3.8-11 Количество на модель: 2
Z3.8-11
2
8

Номер детали на чертеже:

8

Подшипник

Заводской номер: GB304.5-81 Количество на модель: 2
GB304.5-81
2
9

Номер детали на чертеже:

9

Кольцо

Заводской номер: GB1235-76 Количество на модель: 2
GB1235-76
2
10

Номер детали на чертеже:

10

Adjustion Thim

Заводской номер: Z3.8-14 Количество на модель: 2
Z3.8-14
2
11

Номер детали на чертеже:

11

Верхний фланец

Заводской номер: Z3.8-10 Количество на модель: 2
Z3.8-10
2
13

Номер детали на чертеже:

13

Болт

Заводской номер: GB5782-86 Количество на модель: 12
GB5782-86
12
14

Номер детали на чертеже:

14

Чашка для смазки

Заводской номер: JB/T7940.2-1995 Количество на модель: 2
JB/T7940.2-1995
2
15

Номер детали на чертеже:

15

Шарнирный штырь

Заводской номер: Z3.8.6 Количество на модель: 2
Z3.8.6
2
17

Номер детали на чертеже:

17

Трубка

Заводской номер: Z3.8.10A Количество на модель: 2
Z3.8.10A
2
18

Номер детали на чертеже:

18

Axle Cradle Pin

Заводской номер: Z3.8.5 Количество на модель: 2
Z3.8.5
2
19

Номер детали на чертеже:

19

Thim

Заводской номер: ZL40.8-11 Количество на модель: 2
ZL40.8-11
2
20

Номер детали на чертеже:

20

Bushing

Заводской номер: Z3.8-2 Количество на модель: 2
Z3.8-2
2
21

Номер детали на чертеже:

21

Опора оси

Заводской номер: LW330F.8.7 Количество на модель: 1
LW330F.8.7
1
22

Номер детали на чертеже:

22

Гайка

Заводской номер: Z3.2-1 Количество на модель: 8
Z3.2-1
8
24

Номер детали на чертеже:

24

Болт

Заводской номер: Z3.2-2 Количество на модель: 8
Z3.2-2
8
25

Номер детали на чертеже:

25

Противовес

Заводской номер: LW330F(II).08.10 Количество на модель: 1
LW330F(II).08.10
1
26

Номер детали на чертеже:

26

Правая крышка

Заводской номер: LW330F(II).08.10.3 Количество на модель: 1
LW330F(II).08.10.3
1
27

Номер детали на чертеже:

27

Задний поручень

Заводской номер: 530D.8.6 Количество на модель: 1
530D.8.6
1
28

Номер детали на чертеже:

28

Болт

Заводской номер: GB67-85 Количество на модель: 8
GB67-85
8
29

Номер детали на чертеже:

29

Шайба

Заводской номер: GB97.1-85 Количество на модель: 12
GB97.1-85
12
30

Номер детали на чертеже:

30

Cover

Заводской номер: Z5G.6.9-1 Количество на модель: 2
Z5G.6.9-1
2
33

Номер детали на чертеже:

33

Bracket

Заводской номер: Z5G.6.9.3 Количество на модель: 8
Z5G.6.9.3
8
37

Номер детали на чертеже:

37

Шарнирный болт

Заводской номер: 420F(II).08.7 Количество на модель: 1
420F(II).08.7
1
38

Номер детали на чертеже:

38

Гайка

Заводской номер: GB6170-86 Количество на модель: 4
GB6170-86
4
40

Номер детали на чертеже:

40

Запор стальной Angler

Заводской номер: LW330F(II).08.10-1 Количество на модель: 2
LW330F(II).08.10-1
2
41

Номер детали на чертеже:

41

Болт

Заводской номер: LW330F(II).08.10-2 Количество на модель: 4
LW330F(II).08.10-2
4
42

Номер детали на чертеже:

42

Задний поручень

Заводской номер: 530D.8.5 Количество на модель: 1
530D.8.5
1
46

Номер детали на чертеже:

46

Шплинт

Заводской номер: GB91-86 Количество на модель: 2
GB91-86
2
47

Номер детали на чертеже:

47

Опорная стойка

Заводской номер: Z5G.6.9.6 Количество на модель: 2
Z5G.6.9.6
2
