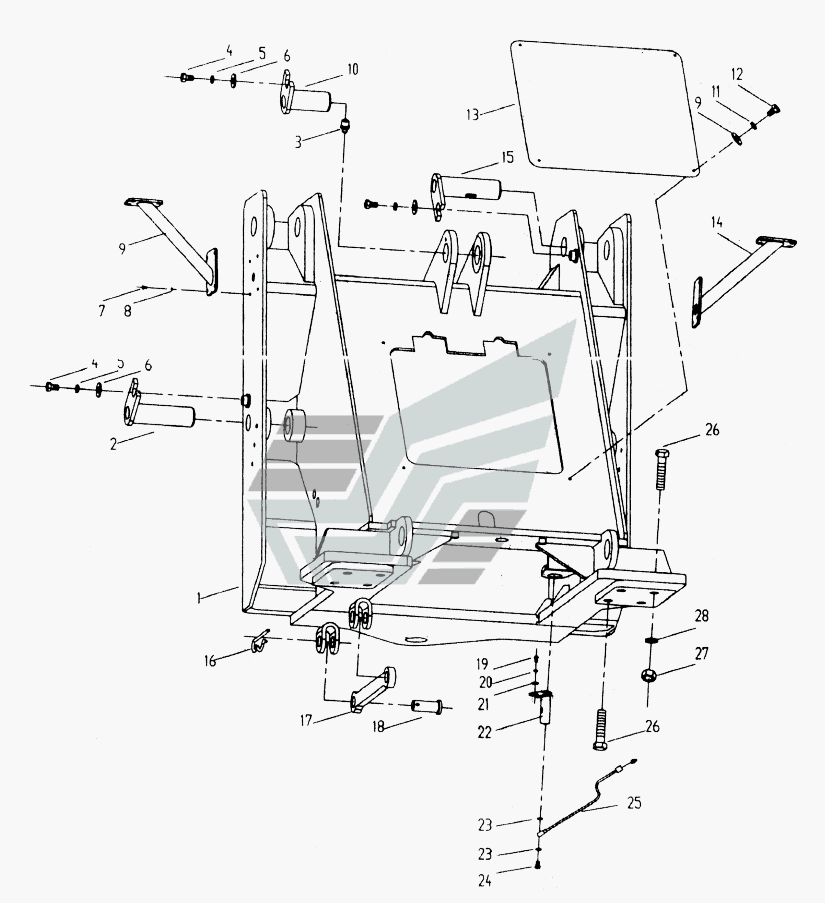

LW330F(II).08.1 Узел передней рамы LW321F. Каталог 2010г.

Z3.7.2 Верхний механизм LW321F LW330F(II).08.2 Узел задней рамы LW321F

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Передняя рама

Заводской номер: LW330F(II).08.1 Количество на модель: 1
LW330F(II).08.1
1
2

Номер детали на чертеже:

2

Штифт подъемного цилиндра

Заводской номер: LW330F(II).08.4 Количество на модель: 2
LW330F(II).08.4
2
3

Номер детали на чертеже:

3

Чашка для смазки

Заводской номер: JB/T7940.1-1995 Количество на модель: 5
JB/T7940.1-1995
5
4

Номер детали на чертеже:

4

Болт

Заводской номер: GB5783-86 Количество на модель: 5
GB5783-86
5
5

Номер детали на чертеже:

5

Шайба 12

Заводской номер: GB93-87 Количество на модель: 5
GB93-87
5
6

Номер детали на чертеже:

6

Шайба

Заводской номер: GB96-85 Количество на модель: 5
GB96-85
5
9

Номер детали на чертеже:

9

Защитное приспособление передней фары

Заводской номер: LW330F(II).08.12 Количество на модель: 1
LW330F(II).08.12
1
10

Номер детали на чертеже:

10

Штифт

Заводской номер: 320E.8.3 Количество на модель: 1
320E.8.3
1
11

Номер детали на чертеже:

11

Шайба

Заводской номер: GB97.1-85 Количество на модель: 4
GB97.1-85
4
12

Номер детали на чертеже:

12

Шайба

Заводской номер: GB95-85 Количество на модель: 4
GB95-85
4
13

Номер детали на чертеже:

13

Пластина передней крышки

Заводской номер: LW320F(1).18.2 Количество на модель: 1
LW320F(1).18.2
1
14

Номер детали на чертеже:

14

Защитное приспособление передней фары

Заводской номер: LW330F(II).08.11 Количество на модель: 1
LW330F(II).08.11
1
15

Номер детали на чертеже:

15

Штифт подъемного кронштейна

Заводской номер: LW330F(II).08.9 Количество на модель: 2
LW330F(II).08.9
2
16

Номер детали на чертеже:

16

Spring Split

Заводской номер: 85Z.7-15 Количество на модель: 2
85Z.7-15
2
17

Номер детали на чертеже:

17

Блокировочное звено

Заводской номер: 85Z.7-12 Количество на модель: 1
85Z.7-12
1
18

Номер детали на чертеже:

18

Шплинт

Заводской номер: GB882-86 Количество на модель: 2
GB882-86
2
20

Номер детали на чертеже:

20

Washer

Заводской номер: Z3.8-13 Количество на модель: 2
Z3.8-13
2
22

Номер детали на чертеже:

22

Передний штифт рулевого управления

Заводской номер: 320E.8.4 Количество на модель: 2
320E.8.4
2
23

Номер детали на чертеже:

23

Шайба

Заводской номер: JB982-77 Количество на модель: 4
JB982-77
4
24

Номер детали на чертеже:

24

Болт

Заводской номер: ZL40.8.4-1 Количество на модель: 2
ZL40.8.4-1
2
25

Номер детали на чертеже:

25

Трубка

Заводской номер: Z3.8.12.1 Количество на модель: 2
Z3.8.12.1
2
26

Номер детали на чертеже:

26

Болт

Заводской номер: Z3.2-2 Количество на модель: 8
Z3.2-2
8
27

Номер детали на чертеже:

27

Гайка

Заводской номер: Z3.2-1 Количество на модель: 8
Z3.2-1
8
