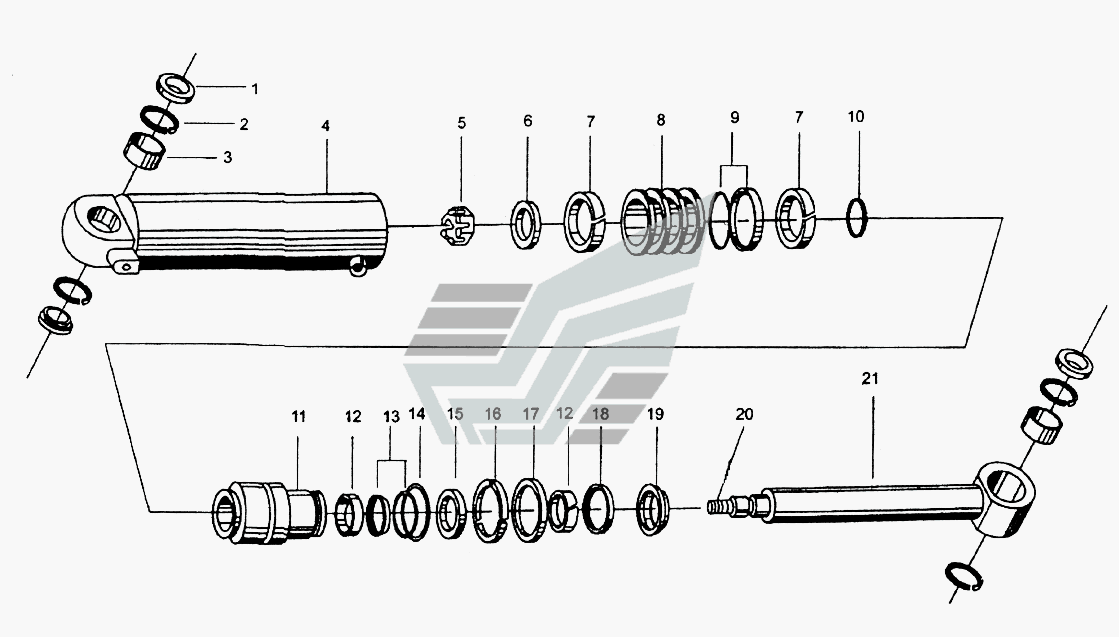

Z3.9.1 Цилиндр рулевого управления LW321F. Каталог 2010г.

Блоки управления гидравликой рулевого управления LW321F LW330F.10 Рабочая гидравлическая система LW321F

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
15
16
17
18
19
20
21

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Dust Ring

Заводской номер: Z3.9.1-9 Количество на модель: 4
Z3.9.1-9
4
2

Номер детали на чертеже:

2

Пружинный зажим

Заводской номер: GB893.1-86 Количество на модель: 4
GB893.1-86
4
3

Номер детали на чертеже:

3

Подшипник

Заводской номер: GB304.5-81 Количество на модель: 2
GB304.5-81
2
4

Номер детали на чертеже:

4

Цилиндр

Заводской номер: Z3.9.1.1 Количество на модель: 1
Z3.9.1.1
1
5

Номер детали на чертеже:

5

Гайка

Заводской номер: Z3.9.1-8 Количество на модель: 1
Z3.9.1-8
1
6

Номер детали на чертеже:

6

Шайба

Заводской номер: Z3.9.1-10 Количество на модель: 1
Z3.9.1-10
1
7

Номер детали на чертеже:

7

Slyd Ring

Заводской номер: Z3.9.1-6 Количество на модель: 2
Z3.9.1-6
2
8

Номер детали на чертеже:

8

Piston

Заводской номер: Z3.9.1-7 Количество на модель: 1
Z3.9.1-7
1
9

Номер детали на чертеже:

9

Glyd Ring

Заводской номер: CKW-080 Количество на модель: 1
CKW-080
1
10

Номер детали на чертеже:

10

Кольцо

Заводской номер: GB1235-76 Количество на модель: 1
GB1235-76
1
11

Номер детали на чертеже:

11

Направляющая трубка

Заводской номер: Z3.9.1-4 Количество на модель: 1
Z3.9.1-4
1
12

Номер детали на чертеже:

12

Slyd Ring

Заводской номер: Z3.9.1-3 Количество на модель: 2
Z3.9.1-3
2
13

Номер детали на чертеже:

13

Step Seal d45

Заводской номер: CKS-045 Количество на модель: 1
CKS-045
1
15

Номер детали на чертеже:

15

Уплотнительное кольцо

Заводской номер: CKG-045 Количество на модель: 1
CKG-045
1
16

Номер детали на чертеже:

16

Snap Ring

Заводской номер: Z3.9.1-2 Количество на модель: 1
Z3.9.1-2
1
17

Номер детали на чертеже:

17

Snap Ring

Заводской номер: Z3.9.1-1 Количество на модель: 1
Z3.9.1-1
1
18

Номер детали на чертеже:

18

Пружинный зажим

Заводской номер: GB894.1-86 Количество на модель: 1
GB894.1-86
1
19

Номер детали на чертеже:

19

Пылезащитное кольцо

Заводской номер: CK-045 Количество на модель: 1
CK-045
1
20

Номер детали на чертеже:

20

Шплинт

Заводской номер: GB91-86 Количество на модель: 1
GB91-86
1
21

Номер детали на чертеже:

21

Толкатель поршня

Заводской номер: Z3.9.1-5 Количество на модель: 1
Z3.9.1-5
1
