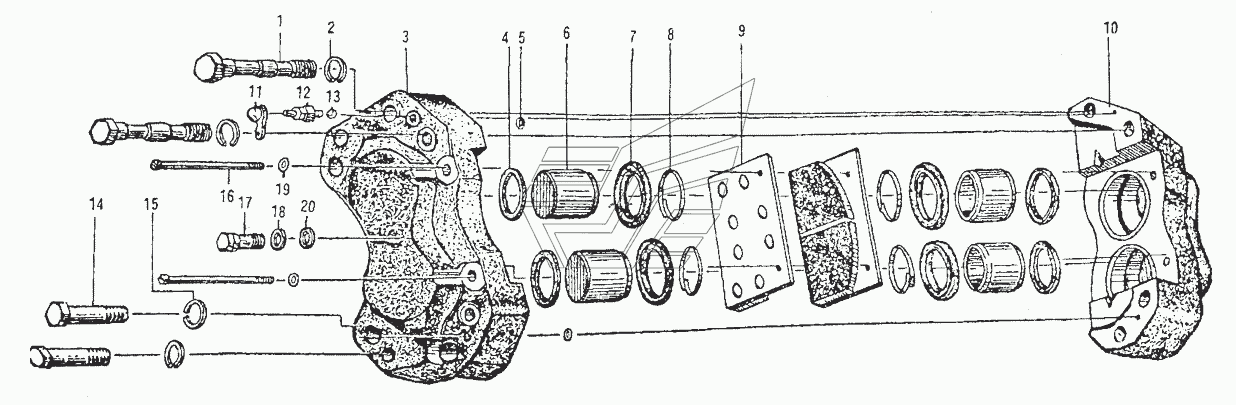

ZL40.12.4C Дисковый томроз LW-541F. Каталог 2010г.

540F(III).9 Тормозная система LW-541F XM-60 Пневмопривод LW-541F

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
16
17
18
20

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Болт

Заводской номер: ZL4012.4-16 Количество на модель: 4
ZL4012.4-16
4
2

Номер детали на чертеже:

2

Шайба

Заводской номер: GB93-76 Количество на модель: 4
GB93-76
4
3

Номер детали на чертеже:

3

Внутренний хомут

Заводской номер: ZL40.12.4-3C Количество на модель: 1
ZL40.12.4-3C
1
4

Номер детали на чертеже:

4

Уплотнительное кольцо

Заводской номер: ZI40.12.4-8 Количество на модель: 1
ZI40.12.4-8
1
5

Номер детали на чертеже:

5

Кольцо

Заводской номер: GB1235-76 Количество на модель: 2
GB1235-76
2
6

Номер детали на чертеже:

6

Поршень

Заводской номер: ZL40.12.4-9 Количество на модель: 4
ZL40.12.4-9
4
7

Номер детали на чертеже:

7

Пыльник

Заводской номер: ZL40.12.4-6 Количество на модель: 4
ZL40.12.4-6
4
8

Номер детали на чертеже:

8

Стопорное кольцо

Заводской номер: ZL40.12.4-7 Количество на модель: 4
ZL40.12.4-7
4
9

Номер детали на чертеже:

9

Тормозная накладка

Заводской номер: ZL40.12.4-4 Количество на модель: 4
ZL40.12.4-4
4
10

Номер детали на чертеже:

10

Наружный хомут

Заводской номер: ZL40.12.4-5C Количество на модель: 1
ZL40.12.4-5C
1
11

Номер детали на чертеже:

11

Резиновый колпачок

Заводской номер: ZL40.12.4-1 Количество на модель: 2
ZL40.12.4-1
2
12

Номер детали на чертеже:

12

Выпускной ниппель

Заводской номер: ZL40.12.4-2 Количество на модель: 2
ZL40.12.4-2
2
13

Номер детали на чертеже:

13

Пружина

Заводской номер: GB308-64 Количество на модель: 2
GB308-64
2
14

Номер детали на чертеже:

14

Болт

Заводской номер: ZL40.12.4-13 Количество на модель: 10
ZL40.12.4-13
10
16

Номер детали на чертеже:

16

Болт

Заводской номер: ZL40.J2.4-10 Количество на модель: 2
ZL40.J2.4-10
2
17

Номер детали на чертеже:

17

Joint

Заводской номер: ZL40.12.4-14 Количество на модель: 1
ZL40.12.4-14
1
18

Номер детали на чертеже:

18

Шайба

Заводской номер: ZL40.12.4-15 Количество на модель: 1
ZL40.12.4-15
1
20

Номер детали на чертеже:

20

Шайба

Заводской номер: ZL40.12.4-17 Количество на модель: 1
ZL40.12.4-17
1
