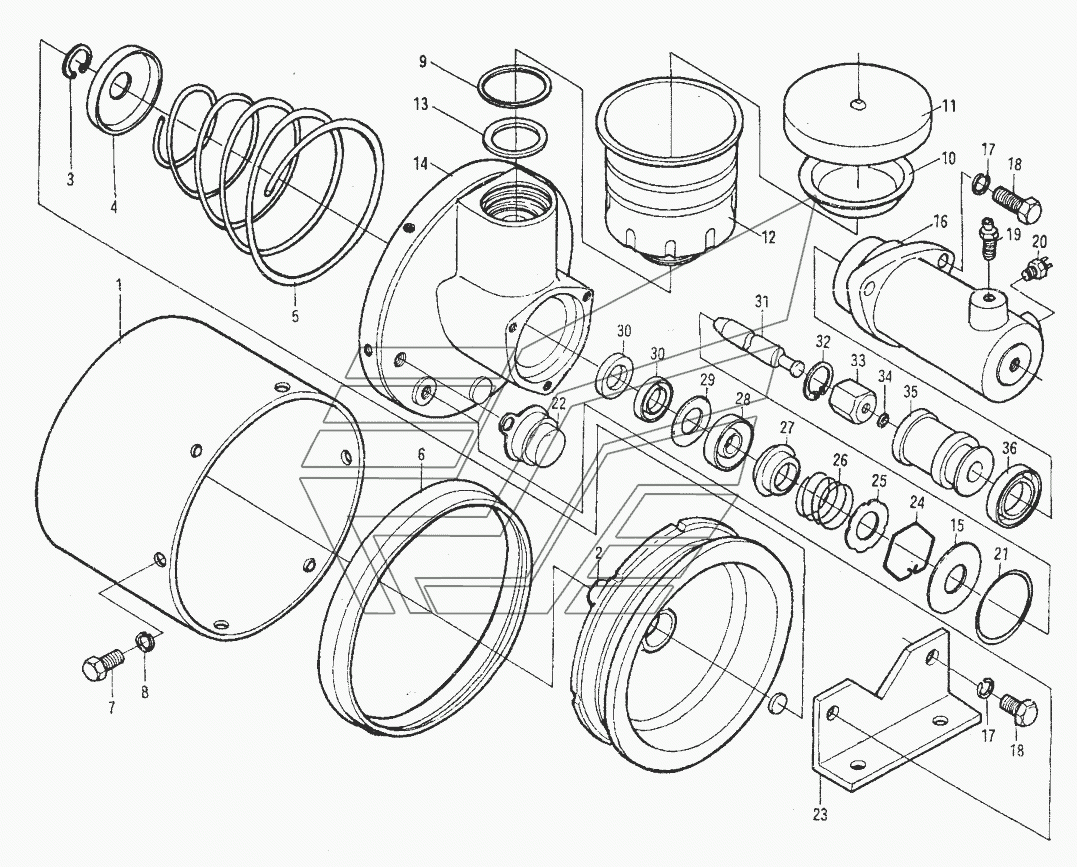

XM-60 Пневмопривод LW-541F. Каталог 2010г.

ZL40.12.4C Дисковый томроз LW-541F ZL50E.9.6 / ZL50E.9.7 Тормозной пневмоцилиндр LW-541F

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Корпус пневмопривода

Заводской номер: ХМ-60-3510001 Количество на модель: 1
ХМ-60-3510001
1
2

Номер детали на чертеже:

2

Воздушный поршень

Заводской номер: ХМ-60-3510301 Количество на модель: 1
ХМ-60-3510301
1
3

Номер детали на чертеже:

3

Пружинный зажим

Заводской номер: GB894.1-86 Количество на модель: 1
GB894.1-86
1
4

Номер детали на чертеже:

4

Гровер

Заводской номер: TD72LC-3510005 Количество на модель:
TD72LC-3510005
5

Номер детали на чертеже:

5

Пружина

Заводской номер: SH361-3519154 Количество на модель: 1
SH361-3519154
1
6

Номер детали на чертеже:

6

Резиновое внутреннее уплотнение поршня

Заводской номер: ХМ-60-3510302 Количество на модель: 1
ХМ-60-3510302
1
7

Номер детали на чертеже:

7

Болт

Заводской номер: GB5781-86 Количество на модель: 6
GB5781-86
6
8

Номер детали на чертеже:

8

Гровер 8

Заводской номер: GB859-87 Количество на модель: 6
GB859-87
6
9

Номер детали на чертеже:

9

Кольцо

Заводской номер: W50-3505006 Количество на модель: 1
W50-3505006
1
10

Номер детали на чертеже:

10

Кольцо

Заводской номер: TD50A-D-3505012 Количество на модель: 1
TD50A-D-3505012
1
11

Номер детали на чертеже:

11

Головка цилиндра

Заводской номер: TD50A-D-3505011 Количество на модель: 1
TD50A-D-3505011
1
12

Номер детали на чертеже:

12

Корпус масляного бачка

Заводской номер: TD50A-D-3505013 Количество на модель: 1
TD50A-D-3505013
1
13

Номер детали на чертеже:

13

Уплотнение

Заводской номер: ХМ60-3510014 Количество на модель: 1
ХМ60-3510014
1
14

Номер детали на чертеже:

14

Крышка

Заводской номер: ХМ-60-3510008 Количество на модель: 1
ХМ-60-3510008
1
15

Номер детали на чертеже:

15

Пластина

Заводской номер: ХМ-60-3510007 Количество на модель: 1
ХМ-60-3510007
1
16

Номер детали на чертеже:

16

Цилиндрический корпус

Заводской номер: ХМ60.3510010 Количество на модель: 1
ХМ60.3510010
1
18

Номер детали на чертеже:

18

Болт М10х30

Заводской номер: GB5781086 Количество на модель: 5
GB5781086
5
19

Номер детали на чертеже:

19

Болт

Заводской номер: TD50A-D-3517037 Количество на модель: 5
TD50A-D-3517037
5
20

Номер детали на чертеже:

20

Переключатель тормозов

Заводской номер: ТК6138 Количество на модель: 1
ТК6138
1
21

Номер детали на чертеже:

21

Уплотнительное кольцо поршня

Заводской номер: СА141-3514032-01 Количество на модель: 1
СА141-3514032-01
1
22

Номер детали на чертеже:

22

Крышка

Заводской номер: TD50A-D-3510100 Количество на модель: 1
TD50A-D-3510100
1
23

Номер детали на чертеже:

23

Суппорт

Заводской номер: ХМ-60-3510011 Количество на модель: 1
ХМ-60-3510011
1
24

Номер детали на чертеже:

24

Кольцо-защелка

Заводской номер: TD50A-D-3510018 Количество на модель: 1
TD50A-D-3510018
1
25

Номер детали на чертеже:

25

Кольцо поршня

Заводской номер: TD72LC-3510013 Количество на модель: 1
TD72LC-3510013
1
26

Номер детали на чертеже:

26

Пружина

Заводской номер: TD72LC-3510012 Количество на модель: 1
TD72LC-3510012
1
27

Номер детали на чертеже:

27

Кольцо

Заводской номер: TD72LC-3510011 Количество на модель: 1
TD72LC-3510011
1
28

Номер детали на чертеже:

28

Резиновое внутреннее уплотнение

Заводской номер: TD72LC3510010 Количество на модель: 1
TD72LC3510010
1
29

Номер детали на чертеже:

29

Шайба

Заводской номер: ХМ-60-3510012 Количество на модель: 1
ХМ-60-3510012
1
30

Номер детали на чертеже:

30

Каркас уплотнителя

Заводской номер: SD18x30x10 Количество на модель: 2
SD18x30x10
2
31

Номер детали на чертеже:

31

Толкающий шток

Заводской номер: ХМ-60-3510003 Количество на модель: 1
ХМ-60-3510003
1
32

Номер детали на чертеже:

32

Пружинный зажим

Заводской номер: GB893.1-86 Количество на модель: 1
GB893.1-86
1
33

Номер детали на чертеже:

33

Седло штока

Заводской номер: ХМ-60-3510106В Количество на модель: 1
ХМ-60-3510106В
1
34

Номер детали на чертеже:

34

Гидравлический поршень

Заводской номер: ХМ-60-3510101В Количество на модель: 1
ХМ-60-3510101В
1
35

Номер детали на чертеже:

35

Впускной клапан

Заводской номер: 980S-3510116 Количество на модель: 1
980S-3510116
1
36

Номер детали на чертеже:

36

Внетреннее резиновое уплотнение

Заводской номер: ХМ-60-3510102В Количество на модель: 1
ХМ-60-3510102В
1
