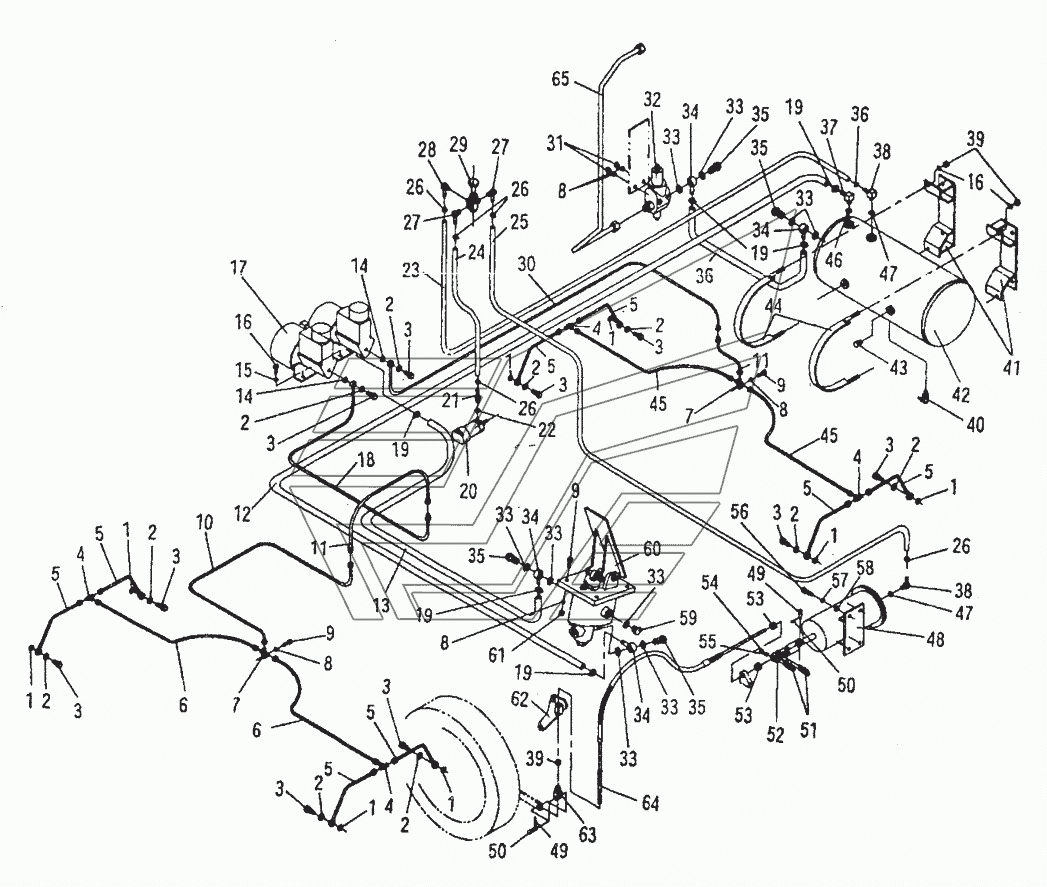

540F(III).9 Тормозная система LW-541F. Каталог 2010г.

Заднее шассии LW-541F ZL40.12.4C Дисковый томроз LW-541F

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Шайба

Заводской номер: ZL40.12.4-17 Количество на модель: 8
ZL40.12.4-17
8
2

Номер детали на чертеже:

2

Шайба

Заводской номер: ZL40.12.4-15 Количество на модель: 10
ZL40.12.4-15
10
3

Номер детали на чертеже:

3

Нипель

Заводской номер: ZL40.I2.4-14A Количество на модель: 10
ZL40.I2.4-14A
10
4

Номер детали на чертеже:

4

Соединительный элемент 6

Заводской номер: JB990-77 Количество на модель: 4
JB990-77
4
5

Номер детали на чертеже:

5

Труба

Заводской номер: 510D.12.1 Количество на модель: 8
510D.12.1
8
6

Номер детали на чертеже:

6

Труба

Заводской номер: ZL50.12.1 Количество на модель: 2
ZL50.12.1
2
7

Номер детали на чертеже:

7

Tee Connector

Заводской номер: ZL40.12.1 Количество на модель: 1
ZL40.12.1
1
8

Номер детали на чертеже:

8

Шайба 12

Заводской номер: GB93-87 Количество на модель: 8
GB93-87
8
9

Номер детали на чертеже:

9

Болт

Заводской номер: GB5782-86 Количество на модель: 6
GB5782-86
6
10

Номер детали на чертеже:

10

Труба

Заводской номер: ZL50E.9.1 Количество на модель: 1
ZL50E.9.1
1
11

Номер детали на чертеже:

11

Шланг

Заводской номер: NJ303503025A Количество на модель: 2
NJ303503025A
2
12

Номер детали на чертеже:

12

Воздушная труба

Заводской номер: ZL50E.9A-10 Количество на модель: 1
ZL50E.9A-10
1
13

Номер детали на чертеже:

13

Воздушная труба

Заводской номер: ZL50E.9A.3-1 Количество на модель: 1
ZL50E.9A.3-1
1
14

Номер детали на чертеже:

14

Шайба

Заводской номер: JB982-77 Количество на модель: 2
JB982-77
2
16

Номер детали на чертеже:

16

Болт

Заводской номер: GB5783-86 Количество на модель: 8
GB5783-86
8
17

Номер детали на чертеже:

17

Пневмопривод

Заводской номер: ZL50E.9A.3 Количество на модель: 1
ZL50E.9A.3
1
18

Номер детали на чертеже:

18

Труба

Заводской номер: ZL50E.9A.8 Количество на модель: 1
ZL50E.9A.8
1
19

Номер детали на чертеже:

19

Хомут d20

Заводской номер: ZBJ15001-87 Количество на модель: 6
ZBJ15001-87
6
20

Номер детали на чертеже:

20

Пневмоцилиндр тормозов

Заводской номер: ZL50E.9.6 Количество на модель: 1
ZL50E.9.6
1
21

Номер детали на чертеже:

21

Соединение

Заводской номер: ZL50E.9A-2 Количество на модель: 1
ZL50E.9A-2
1
23

Номер детали на чертеже:

23

Воздушная труба

Заводской номер: ZL50E.9A-9 Количество на модель: 1
ZL50E.9A-9
1
24

Номер детали на чертеже:

24

Воздушная труба

Заводской номер: ZL50E.9A-4 Количество на модель: 1
ZL50E.9A-4
1
25

Номер детали на чертеже:

25

Воздушная труба F10xF19

Заводской номер: ZL50E.9A-7 Количество на модель: 1
ZL50E.9A-7
1
27

Номер детали на чертеже:

27

Соединение

Заводской номер: ZL5QE.9A-6 Количество на модель: 2
ZL5QE.9A-6
2
28

Номер детали на чертеже:

28

Joint

Заводской номер: ZL50E.9A-5 Количество на модель: 1
ZL50E.9A-5
1
29

Номер детали на чертеже:

29

Handle Control Valve

Заводской номер: QZ50-3526001 Количество на модель: 1
QZ50-3526001
1
30

Номер детали на чертеже:

30

Труба

Заводской номер: ZL50E.9A.10 Количество на модель: 1
ZL50E.9A.10
1
31

Номер детали на чертеже:

31

Гайка

Заводской номер: GB6170-86 Количество на модель: 1
GB6170-86
1
32

Номер детали на чертеже:

32

Сепаратор

Заводской номер: SH380 Количество на модель: 1
SH380
1
34

Номер детали на чертеже:

34

Joint

Заводской номер: ZL40.12.9-4 Количество на модель: 4
ZL40.12.9-4
4
35

Номер детали на чертеже:

35

Bolt

Заводской номер: ZL40.12.5-1 Количество на модель: 4
ZL40.12.5-1
4
36

Номер детали на чертеже:

36

Воздушная труба

Заводской номер: 540F(III).9-1 Количество на модель: 1
540F(III).9-1
1
37

Номер детали на чертеже:

37

Соединение

Заводской номер: ZL50E.9A.3-2 Количество на модель: 1
ZL50E.9A.3-2
1
38

Номер детали на чертеже:

38

Joint

Заводской номер: ZL50E.9A-8 Количество на модель: 2
ZL50E.9A-8
2
40

Номер детали на чертеже:

40

Спускной клапан

Заводской номер: СА10 Количество на модель: 1
СА10
1
41

Номер детали на чертеже:

41

Скоба

Заводской номер: ZL50E.9.5 Количество на модель: 2
ZL50E.9.5
2
42

Номер детали на чертеже:

42

Воздушный ресивер

Заводской номер: ZL50E.9.4.1 Количество на модель: 1
ZL50E.9.4.1
1
43

Номер детали на чертеже:

43

Заглушка

Заводской номер: ZL50E.9A.4-1 Количество на модель: 1
ZL50E.9A.4-1
1
44

Номер детали на чертеже:

44

Зажим

Заводской номер: ZL50E.9.11 Количество на модель: 6
ZL50E.9.11
6
45

Номер детали на чертеже:

45

Труба

Заводской номер: ZL50.12.8 Количество на модель: 2
ZL50.12.8
2
48

Номер детали на чертеже:

48

Brake Cylinder

Заводской номер: ZL50E.9.7 Количество на модель: 1
ZL50E.9.7
1
49

Номер детали на чертеже:

49

Шплинт

Заводской номер: GB882-86 Количество на модель: 2
GB882-86
2
50

Номер детали на чертеже:

50

Шплинт

Заводской номер: GB91-86 Количество на модель: 2
GB91-86
2
51

Номер детали на чертеже:

51

U-Bolt

Заводской номер: ZL40.13.3-4A Количество на модель: 2
ZL40.13.3-4A
2
52

Номер детали на чертеже:

52

Slide Block

Заводской номер: ZL40.13.3-3A Количество на модель: 1
ZL40.13.3-3A
1
55

Номер детали на чертеже:

55

Рессорная шайба 12

Заводской номер: GB93-86 Количество на модель: 4
GB93-86
4
58

Номер детали на чертеже:

58

Шайба

Заводской номер: GB97.1-85 Количество на модель: 4
GB97.1-85
4
59

Номер детали на чертеже:

59

Заглушка

Заводской номер: ZL50E.9.2-2 Количество на модель: 1
ZL50E.9.2-2
1
60

Номер детали на чертеже:

60

Регулятор тормоза

Заводской номер: ХМ-60C-3154010 Количество на модель: 1
ХМ-60C-3154010
1
62

Номер детали на чертеже:

62

Фиксатор

Заводской номер: ZL40A.13.4 Количество на модель: 1
ZL40A.13.4
1
63

Номер детали на чертеже:

63

Соединительный элемент

Заводской номер: ZL40.7.5-2 Количество на модель: 1
ZL40.7.5-2
1
64

Номер детали на чертеже:

64

Трос

Заводской номер: ZL50E.9.12 Количество на модель: 1
ZL50E.9.12
1
65

Номер детали на чертеже:

65

Воздушная труба

Заводской номер: 540F(III).9.1 Количество на модель: 1
540F(III).9.1
1
