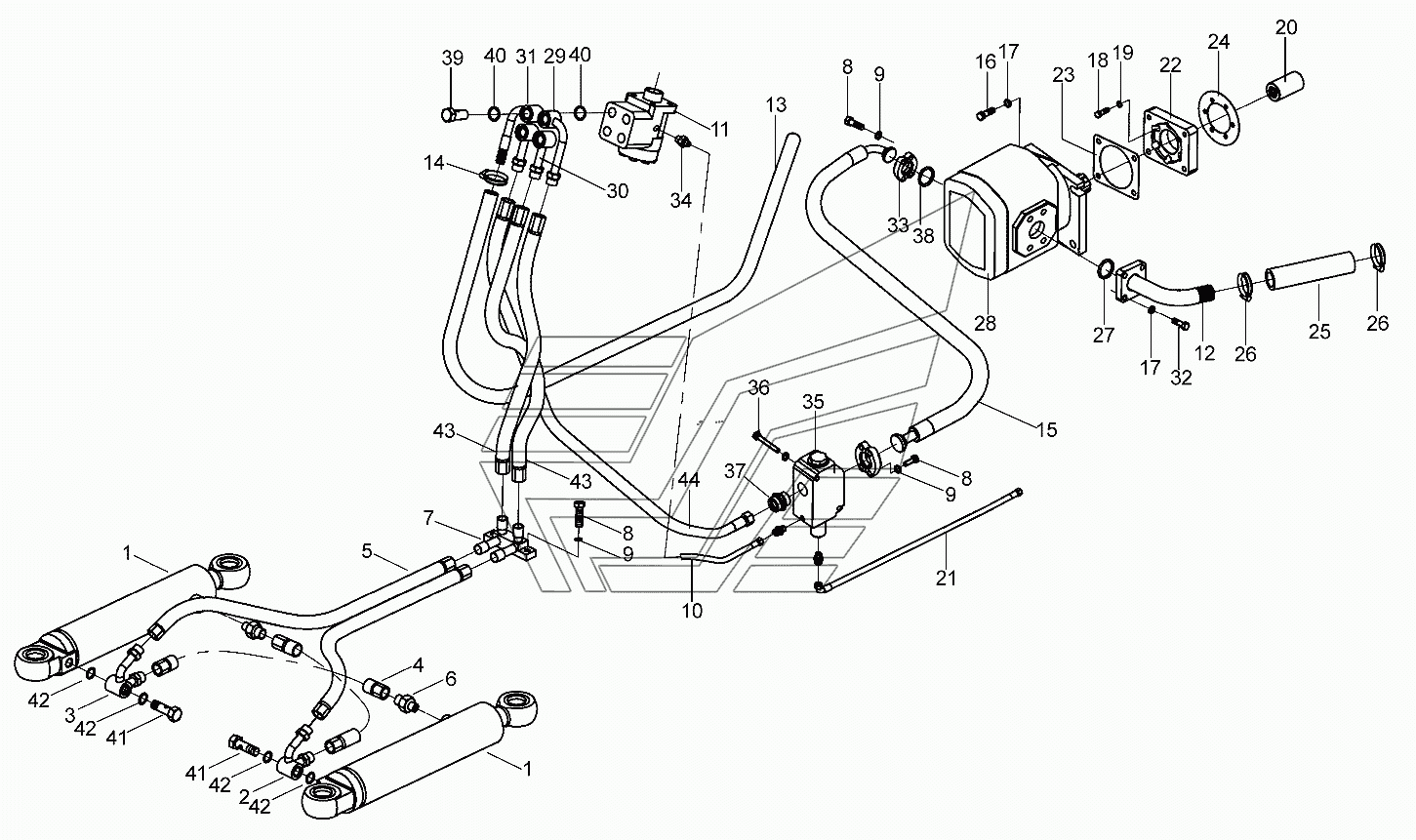

Гидросистема поворота LW300FN. Каталог 2013г.

Рабочая гидросистема LW300FN Гидробак LW300FN

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Поворотный гидроцилиндр

Заводской номер: 250100220 Количество на модель: 2
250100220
2
2

Номер детали на чертеже:

2

Трехходовая масляная труба(левый)

Заводской номер: 250900166 Количество на модель: 1
250900166
1
3

Номер детали на чертеже:

3

Трехходовая масляная труба(правый)

Заводской номер: 250900165 Количество на модель: 1
250900165
1
4

Номер детали на чертеже:

4

Резиновая труба в сборе

Заводской номер: 250900207 Количество на модель: 2
250900207
2
5

Номер детали на чертеже:

5

Резиновая труба в сборе

Заводской номер: 250900208 Количество на модель: 2
250900208
2
6

Номер детали на чертеже:

6

Соединение

Заводской номер: 803165970 Количество на модель: 2
803165970
2
7

Номер детали на чертеже:

7

Корпус соединения

Заводской номер: 250900645 Количество на модель: 1
250900645
1
8

Номер детали на чертеже:

8

Болт М10х30

Заводской номер: 805000043 Количество на модель: 6
805000043
6
9

Номер детали на чертеже:

9

Шайба 10

Заводской номер: 805300014 Количество на модель: 8
805300014
8
10

Номер детали на чертеже:

10

Гибкий рукав в сборе

Заводской номер: 251700218 Количество на модель: 1
251700218
1
11

Номер детали на чертеже:

11

Инфлектор

Заводской номер: 803004125 Количество на модель: 1
803004125
1
12

Номер детали на чертеже:

12

Маслоотводящая труба насоса

Заводской номер: 251700221 Количество на модель: 1
251700221
1
13

Номер детали на чертеже:

13

Шланг низкого давления

Заводской номер: 251700453 Количество на модель: 1
251700453
1
14

Номер детали на чертеже:

14

Кольцевой хомут из двух стальных проловок 28-32

Заводской номер: 801902699 Количество на модель: 2
801902699
2
15

Номер детали на чертеже:

15

Гибкий рукав в сборе

Заводской номер: 251700220 Количество на модель: 1
251700220
1
16

Номер детали на чертеже:

16

Болт M12x55

Заводской номер: 805000090 Количество на модель: 4
805000090
4
17

Номер детали на чертеже:

17

Шайба 12

Заводской номер: 805300018 Количество на модель: 8
805300018
8
18

Номер детали на чертеже:

18

Винт М8х20

Заводской номер: 805100064 Количество на модель: 12
805100064
12
19

Номер детали на чертеже:

19

Шайба 8

Заводской номер: 805300010 Количество на модель: 12
805300010
12
20

Номер детали на чертеже:

20

Соединительная букса

Заводской номер: 251700222 Количество на модель: 1
251700222
1
21

Номер детали на чертеже:

21

Гибкий рукав в сборе

Заводской номер: 251700253 Количество на модель: 1
251700253
1
22

Номер детали на чертеже:

22

Фланец

Заводской номер: 251700223 Количество на модель: 1
251700223
1
23

Номер детали на чертеже:

23

Бумажная прокладка

Заводской номер: 250100163 Количество на модель: 2
250100163
2
24

Номер детали на чертеже:

24

Бумажная прокладка

Заводской номер: 250100198 Количество на модель: 1
250100198
1
25

Номер детали на чертеже:

25

Шланг низкого давления

Заводской номер: 250100804 Количество на модель: 1
250100804
1
26

Номер детали на чертеже:

26

Кольцевой хомут из двух стальных проловок 50-55

Заводской номер: 801902693 Количество на модель: 2
801902693
2
27

Номер детали на чертеже:

27

О-образное уплотнительное кольцо 42.5x3.55

Заводской номер: 801100066 Количество на модель: 1
801100066
1
28

Номер детали на чертеже:

28

Рабочий насос

Заводской номер: 803004137 Количество на модель: 1
803004137
1
29

Номер детали на чертеже:

29

Масляная труба в сборе

Заводской номер: 250900241 Количество на модель: 1
250900241
1
30

Номер детали на чертеже:

30

Масляная труба в сборе

Заводской номер: 250100609 Количество на модель: 1
250100609
1
31

Номер детали на чертеже:

31

Масляная труба в сборе

Заводской номер: 250900242 Количество на модель: 2
250900242
2
32

Номер детали на чертеже:

32

Болт M12x35

Заводской номер: 805000048 Количество на модель: 4
805000048
4
33

Номер детали на чертеже:

33

Блок фланцев

Заводской номер: 803164272 Количество на модель: 2
803164272
2
34

Номер детали на чертеже:

34

Соединение

Заводской номер: 803601025 Количество на модель: 1
803601025
1
35

Номер детали на чертеже:

35

Клапан управления расходом

Заводской номер: 803004061 Количество на модель: 1
803004061
1
36

Номер детали на чертеже:

36

Болт M10x90

Заводской номер: 805000036 Количество на модель: 2
805000036
2
37

Номер детали на чертеже:

37

Соединение

Заводской номер: 803164362 Количество на модель: 1
803164362
1
38

Номер детали на чертеже:

38

О-образное кольцо 37.69x3.53

Заводской номер: 805002288 Количество на модель: 2
805002288
2
39

Номер детали на чертеже:

39

Болт

Заводской номер: 250100226 Количество на модель: 4
250100226
4
40

Номер детали на чертеже:

40

Шайба 20

Заводской номер: 805301413 Количество на модель: 8
805301413
8
41

Номер детали на чертеже:

41

Шарнирный болт

Заводской номер: 250100222 Количество на модель: 2
250100222
2
42

Номер детали на чертеже:

42

Шайба 18

Заводской номер: 805301412 Количество на модель: 4
805301412
4
43

Номер детали на чертеже:

43

Гибкий рукав в сборе

Заводской номер: 251700260 Количество на модель: 2
251700260
2
44

Номер детали на чертеже:

44

Гибкий рукав в сборе

Заводской номер: 251700254 Количество на модель: 1
251700254
1
