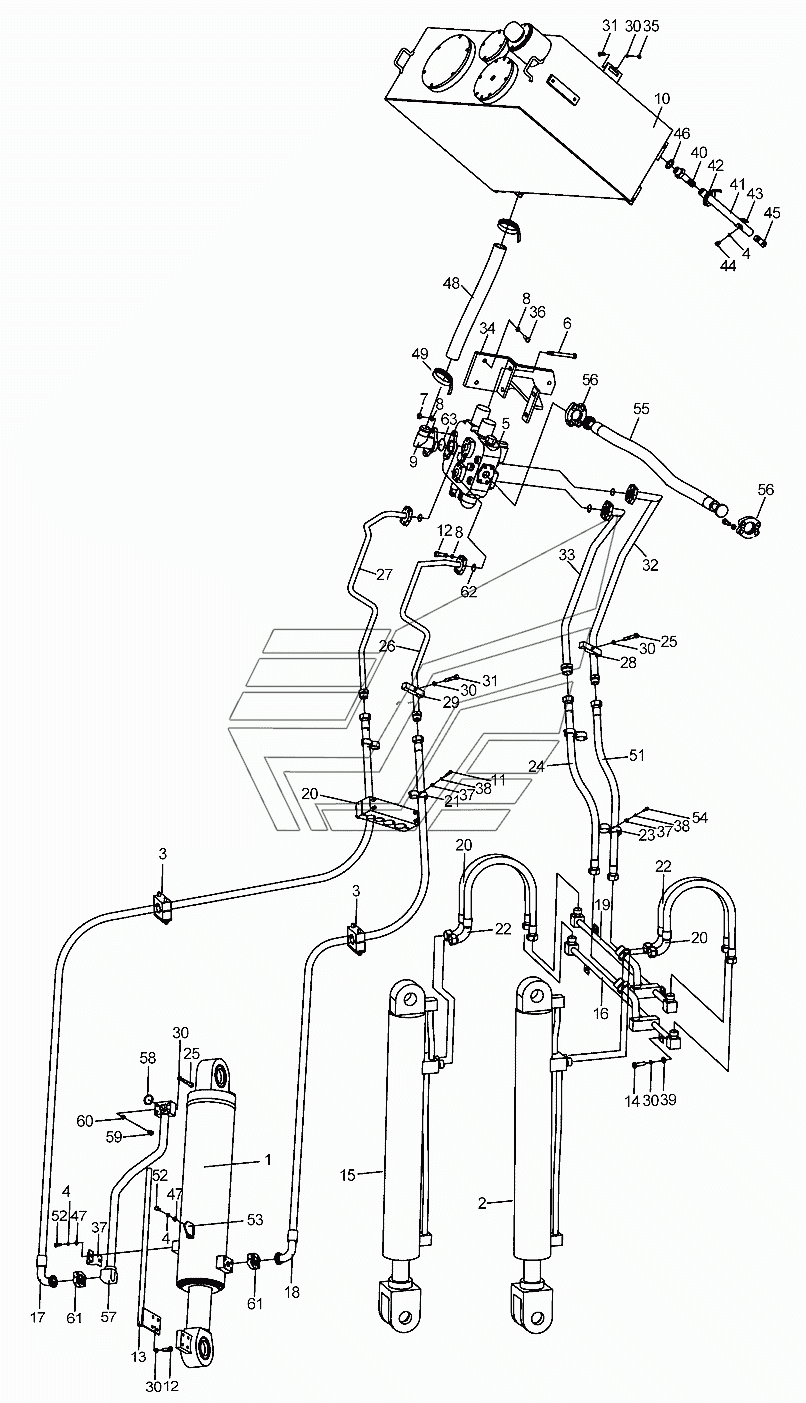

Рабочая гидросистема LW300FN. Каталог 2013г.

Задняя рама LW300FN Гидросистема поворота LW300FN

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Цилиндр поворотного ковша

Заводской номер: 803004330 Количество на модель: 1
803004330
1
2

Номер детали на чертеже:

2

Масляный цилиндр левой стрелы

Заводской номер: 803071237 Количество на модель: 1
803071237
1
3

Номер детали на чертеже:

3

Трубодержатель

Заводской номер: 250500110 Количество на модель: 2
250500110
2
4

Номер детали на чертеже:

4

Шайба 8

Заводской номер: 805300010 Количество на модель: 5
805300010
5
5

Номер детали на чертеже:

5

Распределительный клапан

Заводской номер: 803004065 Количество на модель: 1
803004065
1
6

Номер детали на чертеже:

6

Болт M12x140

Заводской номер: 805000215 Количество на модель: 4
805000215
4
7

Номер детали на чертеже:

7

Гайка М12

Заводской номер: 805200049 Количество на модель: 4
805200049
4
8

Номер детали на чертеже:

8

Шайба 12

Заводской номер: 805300018 Количество на модель: 7
805300018
7
9

Номер детали на чертеже:

9

Стальная трубка

Заводской номер: 250100810 Количество на модель: 1
250100810
1
10

Номер детали на чертеже:

10

Гидробак

Заводской номер: 251700434 Количество на модель: 1
251700434
1
11

Номер детали на чертеже:

11

Болт М6х30

Заводской номер: 805000126 Количество на модель: 2
805000126
2
12

Номер детали на чертеже:

12

Болт М10х30

Заводской номер: 805000043 Количество на модель: 4
805000043
4
13

Номер детали на чертеже:

13

Штангеуказатель

Заводской номер: 252900302 Количество на модель: 1
252900302
1
14

Номер детали на чертеже:

14

Болт М10х35

Заводской номер: 805000062 Количество на модель: 4
805000062
4
15

Номер детали на чертеже:

15

Цилиндр правой стрелы

Заводской номер: 803071259 Количество на модель: 1
803071259
1
16

Номер детали на чертеже:

16

Стальная трубка

Заводской номер: 251702646 Количество на модель: 1
251702646
1
17

Номер детали на чертеже:

17

Резиновая труба в сборе

Заводской номер: 251702647 Количество на модель: 1
251702647
1
18

Номер детали на чертеже:

18

Резиновая труба в сборе

Заводской номер: 251702648 Количество на модель: 1
251702648
1
19

Номер детали на чертеже:

19

Стальная трубка

Заводской номер: 251702649 Количество на модель: 1
251702649
1
20

Номер детали на чертеже:

20

Резиновая труба в сборе

Заводской номер: 250900317 Количество на модель: 2
250900317
2
21

Номер детали на чертеже:

21

Трубодержатель

Заводской номер: 250100128 Количество на модель: 4
250100128
4
22

Номер детали на чертеже:

22

Резиновая труба в сборе

Заводской номер: 250900318 Количество на модель: 2
250900318
2
23

Номер детали на чертеже:

23

Трубодержатель

Заводской номер: 250100227 Количество на модель: 4
250100227
4
24

Номер детали на чертеже:

24

Резиновая труба в сборе

Заводской номер: 251702650 Количество на модель: 1
251702650
1
25

Номер детали на чертеже:

25

Болт M10x65

Заводской номер: 805000401 Количество на модель: 5
805000401
5
26

Номер детали на чертеже:

26

Масляная труба

Заводской номер: 250900627 Количество на модель: 1
250900627
1
27

Номер детали на чертеже:

27

Масляная труба

Заводской номер: 250900626 Количество на модель: 1
250900626
1
28

Номер детали на чертеже:

28

Трубодержатель

Заводской номер: 250100129 Количество на модель: 1
250100129
1
29

Номер детали на чертеже:

29

Трубодержатель

Заводской номер: 250100130 Количество на модель: 1
250100130
1
30

Номер детали на чертеже:

30

Шайба 10

Заводской номер: 805300014 Количество на модель: 19
805300014
19
31

Номер детали на чертеже:

31

Болт M10x60

Заводской номер: 805000059 Количество на модель: 6
805000059
6
32

Номер детали на чертеже:

32

Масляная труба

Заводской номер: 250900623 Количество на модель: 1
250900623
1
33

Номер детали на чертеже:

33

Масляная труба

Заводской номер: 250900622 Количество на модель: 1
250900622
1
34

Номер детали на чертеже:

34

Кронштейн распределительного клапана

Заводской номер: 251702651 Количество на модель: 1
251702651
1
35

Номер детали на чертеже:

35

Гайка М10

Заводской номер: 805200048 Количество на модель: 4
805200048
4
36

Номер детали на чертеже:

36

Болт M12x40

Заводской номер: 805000574 Количество на модель: 3
805000574
3
37

Номер детали на чертеже:

37

Гайка М6

Заводской номер: 805200053 Количество на модель: 4
805200053
4
38

Номер детали на чертеже:

38

Шайба М6

Заводской номер: 805300030 Количество на модель: 4
805300030
4
39

Номер детали на чертеже:

39

Шайба 10

Заводской номер: 805300017 Количество на модель: 4
805300017
4
40

Номер детали на чертеже:

40

Соединение

Заводской номер: 250900255 Количество на модель: 1
250900255
1
41

Номер детали на чертеже:

41

Шланг низкого давления

Заводской номер: 250900257 Количество на модель: 1
250900257
1
42

Номер детали на чертеже:

42

Хомут из нержавейки 25-38

Заводской номер: 801902709 Количество на модель: 2
801902709
2
43

Номер детали на чертеже:

43

Трубодержатель

Заводской номер: 250900563 Количество на модель: 1
250900563
1
44

Номер детали на чертеже:

44

Болт М8х12

Заводской номер: 805000616 Количество на модель: 1
805000616
1
45

Номер детали на чертеже:

45

Заглушка

Заводской номер: 250900256 Количество на модель: 1
250900256
1
46

Номер детали на чертеже:

46

Шайба 27

Заводской номер: 805301416 Количество на модель: 1
805301416
1
47

Номер детали на чертеже:

47

Шайба 8

Заводской номер: 805300069 Количество на модель: 4
805300069
4
48

Номер детали на чертеже:

48

Шланг низкого давления

Заводской номер: 250100448 Количество на модель: 1
250100448
1
49

Номер детали на чертеже:

49

Хомут из нержавейки 44-64

Заводской номер: 801902713 Количество на модель: 2
801902713
2
50

Номер детали на чертеже:

50

Трубодержатель

Заводской номер: 250500318 Количество на модель: 1
250500318
1
51

Номер детали на чертеже:

51

Резиновая труба в сборе

Заводской номер: 251702659 Количество на модель: 1
251702659
1
52

Номер детали на чертеже:

52

Болт М8х20

Заводской номер: 805000018 Количество на модель: 1
805000018
1
53

Номер детали на чертеже:

53

Стрелка

Заводской номер: 252600543 Количество на модель: 1
252600543
1
54

Номер детали на чертеже:

54

Болт М6х20

Заводской номер: 805000525 Количество на модель: 2
805000525
2
55

Номер детали на чертеже:

55

Гибкий рукав в сборе

Заводской номер: 251700219 Количество на модель: 1
251700219
1
56

Номер детали на чертеже:

56

Блок фланцев

Заводской номер: 803164272 Количество на модель: 2
803164272
2
57

Номер детали на чертеже:

57

Стальная труба в сборе

Заводской номер: 252600562 Количество на модель: 1
252600562
1
58

Номер детали на чертеже:

58

О-образное кольцо 32.5x3.55G

Заводской номер: 801100068 Количество на модель: 1
801100068
1
59

Номер детали на чертеже:

59

Пробка M14x1.5

Заводской номер: 803107807 Количество на модель: 1
803107807
1
60

Номер детали на чертеже:

60

Шайба 14

Заводской номер: 805301410 Количество на модель: 1
805301410
1
61

Номер детали на чертеже:

61

Блок фланцев

Заводской номер: 803164271 Количество на модель: 2
803164271
2
62

Номер детали на чертеже:

62

О-образное уплотнительное колцьо 28x3.55

Заводской номер: 801100061 Количество на модель: 2
801100061
2
63

Номер детали на чертеже:

63

О-образное уплотнительное колцьо 50x3.5

Заводской номер: 801100090 Количество на модель: 1
801100090
1
