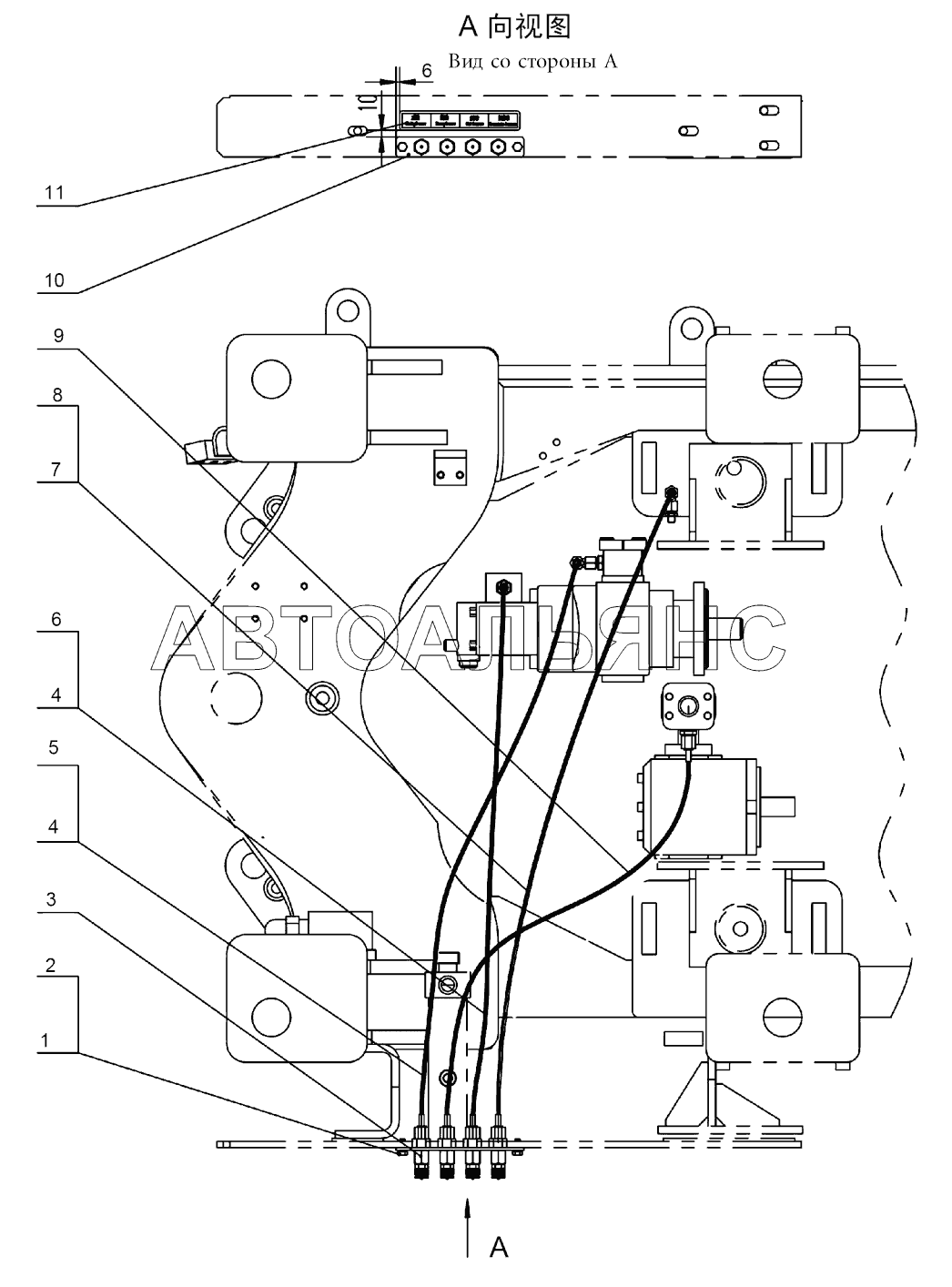

Система централизованного измерения давления LW500KN 500KN, 500KSN. Каталог 2013г.

Трехэлементная гидравлическая магистраль SL 500KN, 500KSN Гидробак LW500KN 500KN, 500KSN

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Болт М8х20

Заводской номер: 805000018 Количество на модель: 2
805000018
2
2

Номер детали на чертеже:

2

Шайба 8

Заводской номер: 805300010 Количество на модель: 2
805300010
2
3

Номер детали на чертеже:

3

Манометрическое соединение в сборе

Заводской номер: 252110311 Количество на модель: 4
252110311
4
4

Номер детали на чертеже:

4

Манометрический провод

Заводской номер: 252906068 Количество на модель: 2
252906068
2
5

Номер детали на чертеже:

5

Соединение

Заводской номер: 805002295 Количество на модель: 3
805002295
3
6

Номер детали на чертеже:

6

Соединение

Заводской номер: 803164245 Количество на модель: 2
803164245
2
7

Номер детали на чертеже:

7

Манометрический провод

Заводской номер: 252906069 Количество на модель: 1
252906069
1
8

Номер детали на чертеже:

8

Соединение

Заводской номер: 803166753 Количество на модель: 1
803166753
1
9

Номер детали на чертеже:

9

Манометрический провод

Заводской номер: 252906070 Количество на модель: 1
252906070
1
10

Номер детали на чертеже:

10

Установочная планка

Заводской номер: 252906067 Количество на модель: 1
252906067
1
11

Номер детали на чертеже:

11

Маркировка измерения давления

Заводской номер: 252906072 Количество на модель: 1
252906072
1
