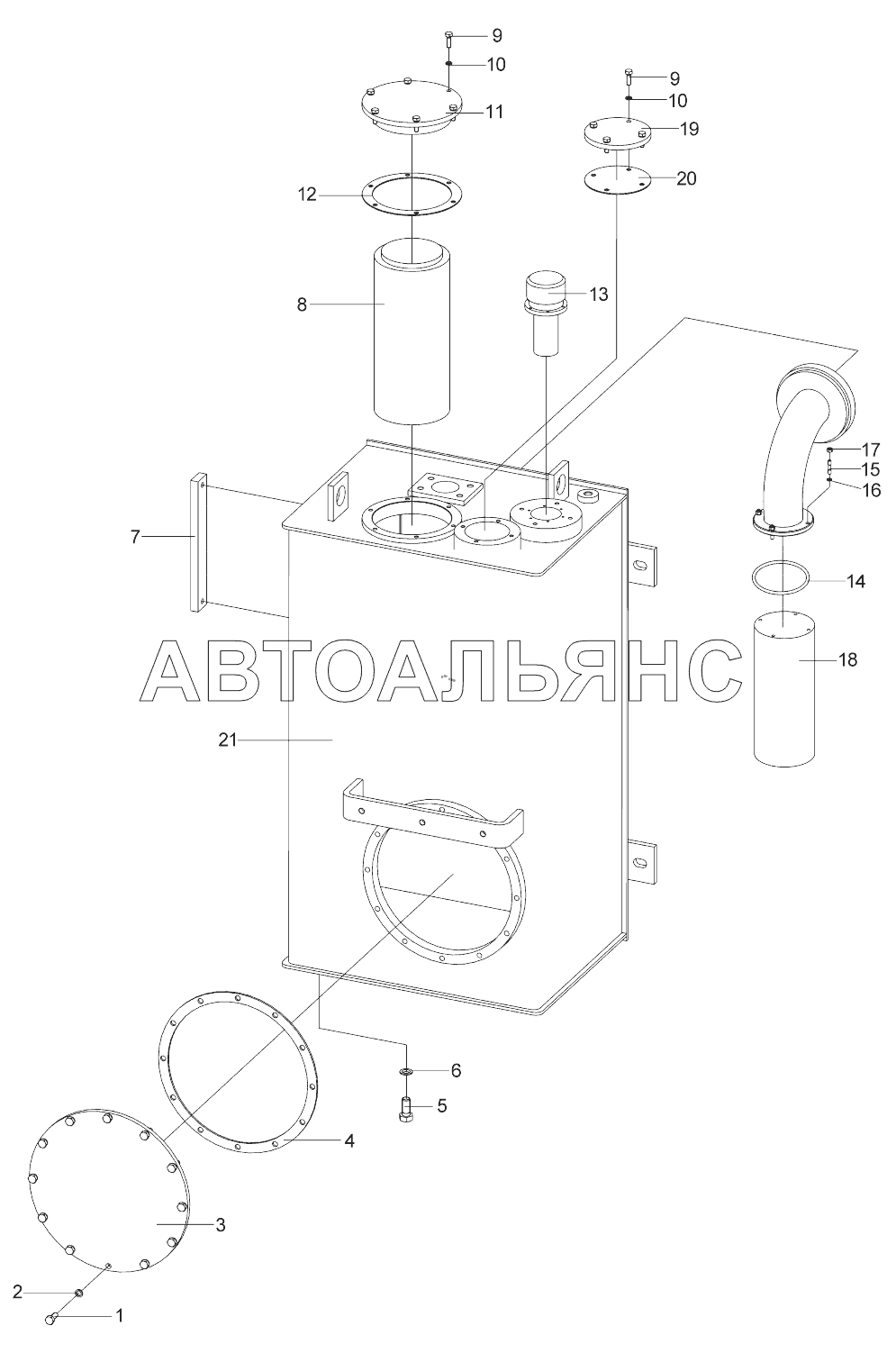

Гидробак LW500KN 500KN, 500KSN. Каталог 2013г.

Система централизованного измерения давления LW500KN 500KN, 500KSN Цилиндр поворотного ковша LW500KN 500KN, 500KSN

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Болт М10х25

Заводской номер: 805000727 Количество на модель: 12
805000727
12
2

Номер детали на чертеже:

2

Шайба 10

Заводской номер: 805300014 Количество на модель: 12
805300014
12
3

Номер детали на чертеже:

3

Перекрышка

Заводской номер: 250400245 Количество на модель: 1
250400245
1
4

Номер детали на чертеже:

4

Шайба

Заводской номер: 250400246 Количество на модель: 1
250400246
1
5

Номер детали на чертеже:

5

Болт М16х25

Заводской номер: 805000022 Количество на модель: 1
805000022
1
6

Номер детали на чертеже:

6

Шайба 16

Заводской номер: 805301411 Количество на модель: 1
805301411
1
7

Номер детали на чертеже:

7

Указатель уровня

Заводской номер: 803166395 Количество на модель: 1
803166395
1
8

Номер детали на чертеже:

8

Фильтр возвратного масла

Заводской номер: 803164329 Количество на модель: 1
803164329
1
9

Номер детали на чертеже:

9

Болт М8х25

Заводской номер: 805000017 Количество на модель: 10
805000017
10
10

Номер детали на чертеже:

10

Шайба 8

Заводской номер: 805300010 Количество на модель: 10
805300010
10
11

Номер детали на чертеже:

11

Перекрышка

Заводской номер: 252900256 Количество на модель: 1
252900256
1
12

Номер детали на чертеже:

12

Шайба

Заводской номер: 252900257 Количество на модель: 1
252900257
1
13

Номер детали на чертеже:

13

Воздушный фильтр

Заводской номер: 803270053 Количество на модель: 1
803270053
1
14

Номер детали на чертеже:

14

О-образное уплотнительное кольцо

Заводской номер: 801100122 Количество на модель: 1
801100122
1
15

Номер детали на чертеже:

15

Шпилька M6x30

Заводской номер: 805002238 Количество на модель: 4
805002238
4
16

Номер детали на чертеже:

16

Шайба М6

Заводской номер: 805300030 Количество на модель: 4
805300030
4
17

Номер детали на чертеже:

17

Гайка М6

Заводской номер: 805200053 Количество на модель: 4
805200053
4
18

Номер детали на чертеже:

18

Всасывающий фильтр

Заводской номер: 803164216 Количество на модель: 1
803164216
1
19

Номер детали на чертеже:

19

Перекрышка

Заводской номер: 250400278 Количество на модель: 1
250400278
1
20

Номер детали на чертеже:

20

Шайба

Заводской номер: 250400279 Количество на модель: 1
250400279
1
21

Номер детали на чертеже:

21

Корпус маслобака

Заводской номер: 252907108 Количество на модель: 1
252907108
1
