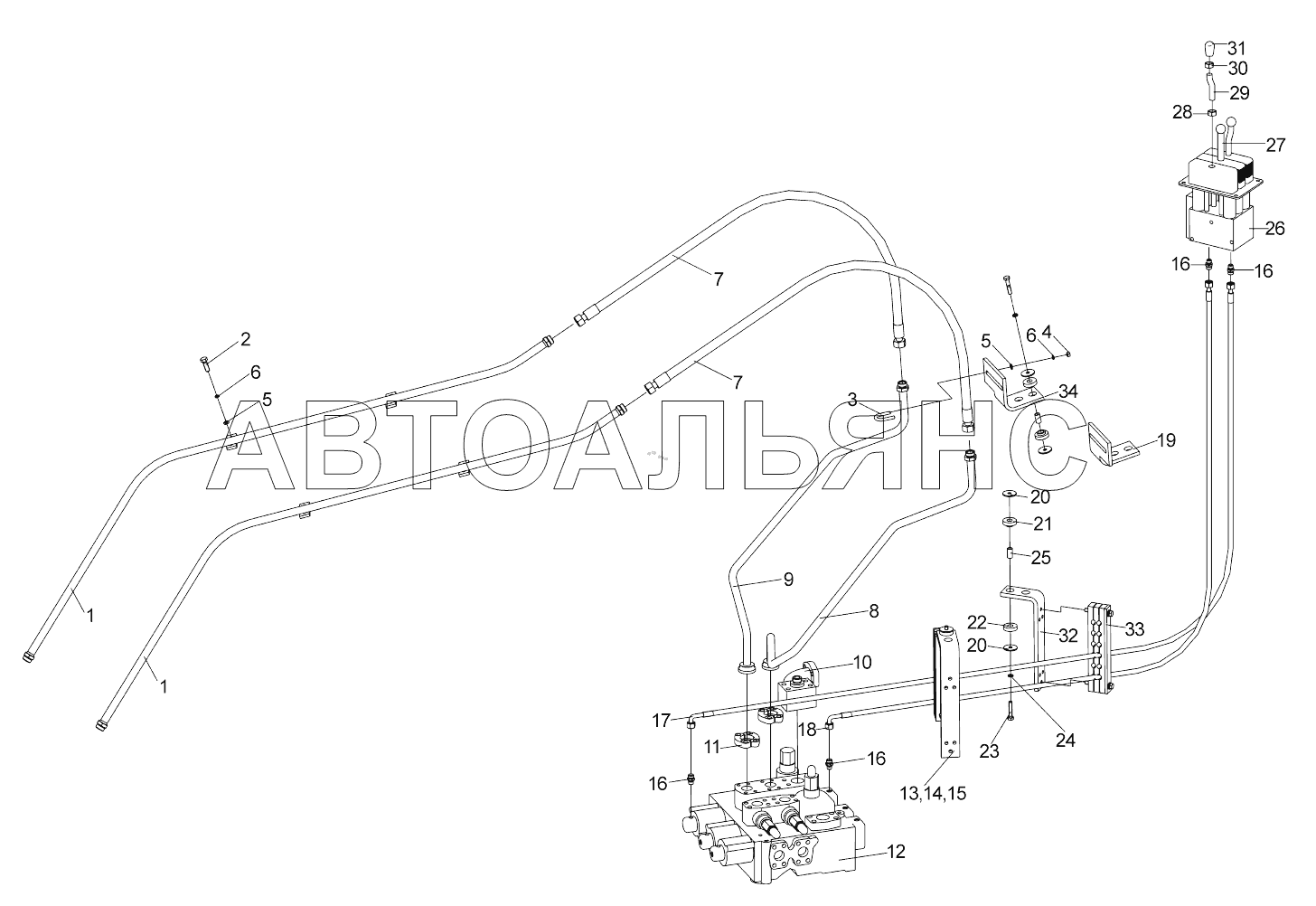

Трехэлементная гидравлическая магистраль SL 500KN, 500KSN. Каталог 2013г.

Трехсекционная сервогидросистема SL 500KN, 500KSN Система централизованного измерения давления LW500KN 500KN, 500KSN

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Стальная трубка трехсекционной движущейся стрелы

Заводской номер: 251806183 Количество на модель: 2
251806183
2
2

Номер детали на чертеже:

2

Болт М8х20

Заводской номер: 805000018 Количество на модель: 8
805000018
8
3

Номер детали на чертеже:

3

U-образный болт

Заводской номер: 250200250 Количество на модель: 2
250200250
2
4

Номер детали на чертеже:

4

Гайка М8

Заводской номер: 805200045 Количество на модель: 4
805200045
4
5

Номер детали на чертеже:

5

Шайба 8

Заводской номер: 805300069 Количество на модель: 12
805300069
12
6

Номер детали на чертеже:

6

Шайба 8

Заводской номер: 805300010 Количество на модель: 20
805300010
20
7

Номер детали на чертеже:

7

Резиновая труба в сборе

Заводской номер: 252907358 Количество на модель: 2
252907358
2
8

Номер детали на чертеже:

8

Левая стальная труба

Заводской номер: 252901340 Количество на модель: 1
252901340
1
9

Номер детали на чертеже:

9

Правая стальная труба

Заводской номер: 252901342 Количество на модель: 1
252901342
1
10

Номер детали на чертеже:

10

Клапанный блок для впуска масла

Заводской номер: 252907551 Количество на модель: 1
252907551
1
11

Номер детали на чертеже:

11

Блок фланцев

Заводской номер: 803164272 Количество на модель: 2
803164272
2
12

Номер детали на чертеже:

12

Распределительный клапан

Заводской номер: 803004059 Количество на модель: 1
803004059
1
13

Номер детали на чертеже:

13

Упорная планка

Заводской номер: 252901347 Количество на модель:
252901347
14

Номер детали на чертеже:

14

Screw

Заводской номер: 805000100 Количество на модель:
805000100
15

Номер детали на чертеже:

15

Стойка

Заводской номер: 252900283 Количество на модель:
252900283
16

Номер детали на чертеже:

16

Соединение

Заводской номер: 805002295 Количество на модель: 4
805002295
4
17

Номер детали на чертеже:

17

Гибкий рукав в сборе

Заводской номер: 253000267 Количество на модель: 1
253000267
1
18

Номер детали на чертеже:

18

Гибкий рукав в сборе

Заводской номер: 253000266 Количество на модель: 1
253000266
1
19

Номер детали на чертеже:

19

Левый опорный лист

Заводской номер: 252900555 Количество на модель: 1
252900555
1
20

Номер детали на чертеже:

20

Нажимная планка

Заводской номер: 252900280 Количество на модель: 16
252900280
16
21

Номер детали на чертеже:

21

Резиновая прокладка

Заводской номер: 252900282 Количество на модель: 8
252900282
8
22

Номер детали на чертеже:

22

Резиновая прокладка

Заводской номер: 252900281 Количество на модель: 8
252900281
8
23

Номер детали на чертеже:

23

Болт M10x50

Заводской номер: 805000047 Количество на модель: 4
805000047
4
24

Номер детали на чертеже:

24

Шайба 10

Заводской номер: 805300014 Количество на модель: 8
805300014
8
25

Номер детали на чертеже:

25

Стойка

Заводской номер: 252900298 Количество на модель: 4
252900298
4
26

Номер детали на чертеже:

26

Клапан-пилот

Заводской номер: 803004060 Количество на модель: 1
803004060
1
27

Номер детали на чертеже:

27

Tilting pilot valve cable

Заводской номер: 251500136 Количество на модель: 1
251500136
1
28

Номер детали на чертеже:

28

Гайка М12

Заводской номер: 805200069 Количество на модель: 3
805200069
3
29

Номер детали на чертеже:

29

Boom valve crank

Заводской номер: 251500135 Количество на модель: 2
251500135
2
30

Номер детали на чертеже:

30

Screw

Заводской номер: 805201456 Количество на модель: 3
805201456
3
31

Номер детали на чертеже:

31

Crank ball

Заводской номер: 252100503 Количество на модель: 3
252100503
3
32

Номер детали на чертеже:

32

Упорная планка

Заводской номер: 252901348 Количество на модель: 1
252901348
1
33

Номер детали на чертеже:

33

Трубодержатель

Заводской номер: 803164975 Количество на модель: 1
803164975
1
34

Номер детали на чертеже:

34

Правый опорный лист

Заводской номер: 252900554 Количество на модель: 1
252900554
1
