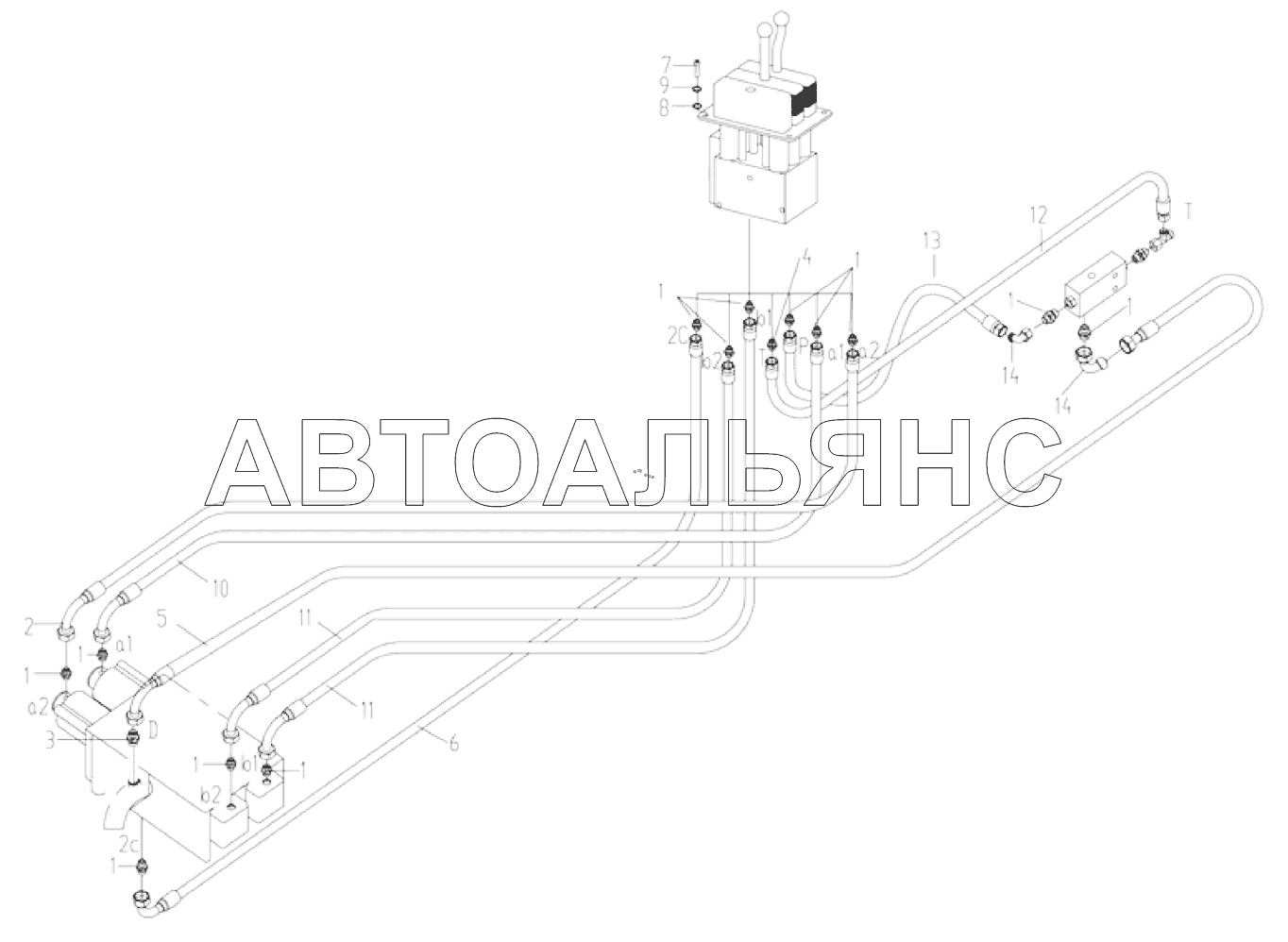

Трехсекционная сервогидросистема SL 500KN, 500KSN. Каталог 2013г.

Рабочая гидравлическая система (252901307) LW500KSN 500KN, 500KSN Трехэлементная гидравлическая магистраль SL 500KN, 500KSN

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Connector

Заводской номер: 803601021 Количество на модель: 13
803601021
13
2

Номер детали на чертеже:

2

Гибкий рукав в сборе

Заводской номер: 253000280 Количество на модель: 1
253000280
1
3

Номер детали на чертеже:

3

Односторонний клапан

Заводской номер: 803004100 Количество на модель: 1
803004100
1
4

Номер детали на чертеже:

4

Connector

Заводской номер: 803164596 Количество на модель: 1
803164596
1
5

Номер детали на чертеже:

5

Гибкий рукав в сборе

Заводской номер: 253000282 Количество на модель: 1
253000282
1
6

Номер детали на чертеже:

6

Гибкий рукав в сборе

Заводской номер: 253000265 Количество на модель: 1
253000265
1
7

Номер детали на чертеже:

7

Болт М10х25

Заводской номер: 805000727 Количество на модель: 4
805000727
4
8

Номер детали на чертеже:

8

Шайба 10

Заводской номер: 805300017 Количество на модель: 4
805300017
4
9

Номер детали на чертеже:

9

Шайба 10

Заводской номер: 805300014 Количество на модель: 4
805300014
4
10

Номер детали на чертеже:

10

Гибкий рукав в сборе

Заводской номер: 253000267 Количество на модель: 1
253000267
1
11

Номер детали на чертеже:

11

Гибкий рукав в сборе

Заводской номер: 253000266 Количество на модель: 2
253000266
2
12

Номер детали на чертеже:

12

Гибкий рукав в сборе

Заводской номер: 253000264 Количество на модель: 1
253000264
1
13

Номер детали на чертеже:

13

Гибкий рукав в сборе

Заводской номер: 253000263 Количество на модель: 1
253000263
1
14

Номер детали на чертеже:

14

Connector

Заводской номер: 803164273 Количество на модель: 2
803164273
2
Рабочая гидравлическая система (252901307) LW500KSN 500KN, 500KSN Трехэлементная гидравлическая магистраль SL 500KN, 500KSN
