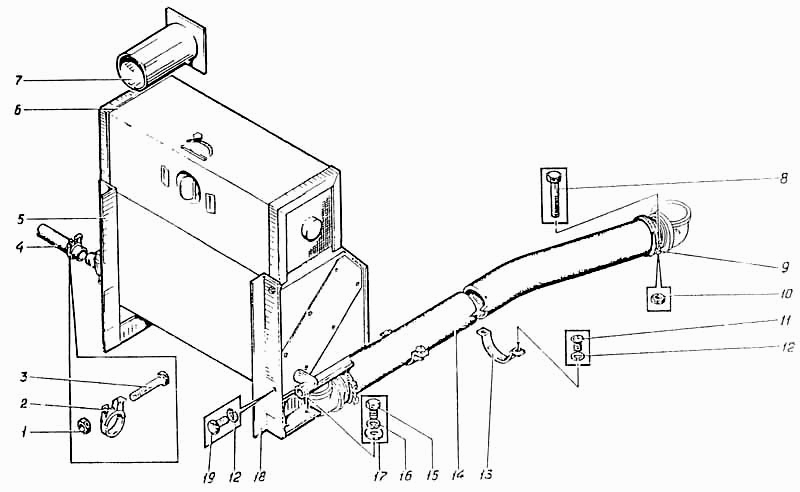

Установка отопителя ЭО-5126

Рычаги управления ЭО-5126 Платформа ЭО-5126

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Агрегат отопительно-вентиляционный 24В

Заводской номер: АОВВ1-0,355-01 УХЛ 2 с ЗИПом Количество на модель: 1
АОВВ1-0,355-01 УХЛ 2 с ЗИПом
1

Номер детали на чертеже:

Установка отопителя

Заводской номер: Э4.04.13.000сб-1 Количество на модель:
Э4.04.13.000сб-1
5

Номер детали на чертеже:

5

Стойка левая

Заводской номер: Э4.04.13.013сб Количество на модель: 1
Э4.04.13.013сб
1
6

Номер детали на чертеже:

6

Отопитель

Заводской номер: Э4.04.13.001сб-1 Количество на модель: 1
Э4.04.13.001сб-1
1
7

Номер детали на чертеже:

7

Труба

Заводской номер: Э4.04.13.011сб Количество на модель: 1
Э4.04.13.011сб
1
8

Номер детали на чертеже:

8

Прокладка

Заводской номер: Э4.04.13.030 Количество на модель: 2
Э4.04.13.030
2
9

Номер детали на чертеже:

9

Хомут

Заводской номер: 520.25.001сб-09 Количество на модель: 2
520.25.001сб-09
2
11

Номер детали на чертеже:

11

Винт М6-8qх10.46.016 [ГОСТ 17473-80]

Заводской номер: Винт М6-8qх10.46.016 [ГОСТ 17473-80] Количество на модель: 4
Винт М6-8qх10.46.016 [ГОСТ 17473-80]
4
12

Номер детали на чертеже:

12

Шайба 6.65г.016 [ГОСТ 6402-70]

Заводской номер: Шайба 6.65г.016 [ГОСТ 6402-70] Количество на модель: 8
Шайба 6.65г.016 [ГОСТ 6402-70]
8
13

Номер детали на чертеже:

13

Скоба

Заводской номер: Э4.04.13.029 Количество на модель: 2
Э4.04.13.029
2
14

Номер детали на чертеже:

14

Рукав 40У48-3 [ТУ 005.6016-87]

Заводской номер: Рукав 40У48-3 [ТУ 005.6016-87] Количество на модель: 1
Рукав 40У48-3 [ТУ 005.6016-87]
1
14

Номер детали на чертеже:

14

Рукав 40У48-7 L=1500 [ТУ 005.6016-87]

Заводской номер: Рукав 40У48-7 L=1500 [ТУ 005.6016-87] Количество на модель: 1
Рукав 40У48-7 L=1500 [ТУ 005.6016-87]
1
15

Номер детали на чертеже:

15

Болт М10-8qх20 46.016 [ГОСТ 7798-70]

Заводской номер: Болт М10-8qх20 46.016 [ГОСТ 7798-70] Количество на модель: 4
Болт М10-8qх20 46.016 [ГОСТ 7798-70]
4
16

Номер детали на чертеже:

16

Шайба 10.65г.016 [ГОСТ 6402-70]

Заводской номер: Шайба 10.65г.016 [ГОСТ 6402-70] Количество на модель: 4
Шайба 10.65г.016 [ГОСТ 6402-70]
4
17

Номер детали на чертеже:

17

Шайба С10.01.016 [ГОСТ 11371]

Заводской номер: Шайба С10.01.016 [ГОСТ 11371] Количество на модель: 4
Шайба С10.01.016 [ГОСТ 11371]
4
18

Номер детали на чертеже:

18

Стойка правая

Заводской номер: Э4.04.13.012сб Количество на модель: 1
Э4.04.13.012сб
1
19

Номер детали на чертеже:

19

Болт М6-8gх16.46.016 [ГОСТ 7798-70]

Заводской номер: Болт М6-8gх16.46.016 [ГОСТ 7798-70] Количество на модель: 4
Болт М6-8gх16.46.016 [ГОСТ 7798-70]
4
