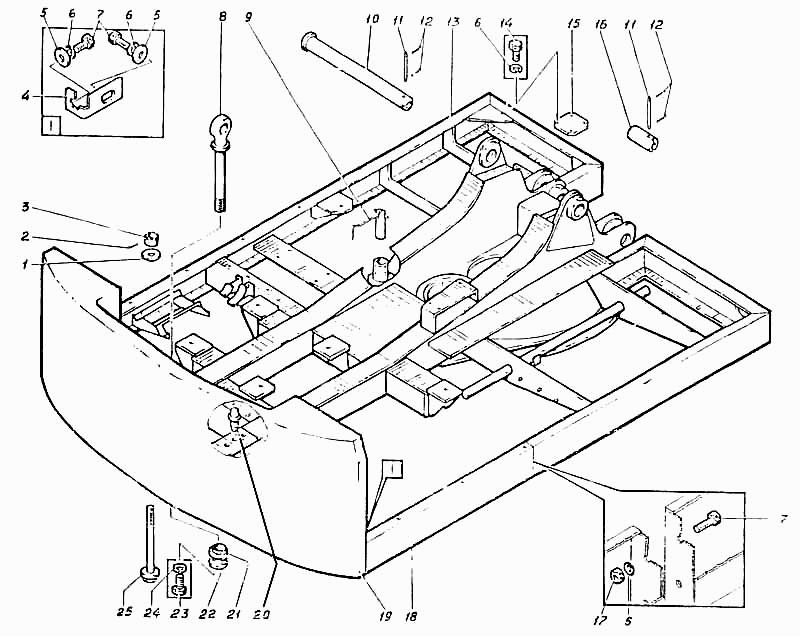

Платформа ЭО-5126

Установка отопителя ЭО-5126 Привод поворота ЭО-5126

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Платформа

Заводской номер: ЭО-5126.02.00.000-1сб Количество на модель:
ЭО-5126.02.00.000-1сб
1

Номер детали на чертеже:

1

Шайба

Заводской номер: ЭО-5126.02.00.009 Количество на модель: 8
ЭО-5126.02.00.009
8
2

Номер детали на чертеже:

2

Шплинт 8х80 [ГОСТ 397-79]

Заводской номер: Шплинт 8х80 [ГОСТ 397-79] Количество на модель: 2
Шплинт 8х80 [ГОСТ 397-79]
2
3

Номер детали на чертеже:

3

Гайка 2М42-7Н.6 [ГОСТ 5918-73]

Заводской номер: Гайка 2М42-7Н.6 [ГОСТ 5918-73] Количество на модель: 2
Гайка 2М42-7Н.6 [ГОСТ 5918-73]
2
4

Номер детали на чертеже:

4

Уголок

Заводской номер: ЭО-5126.02.00.007 Количество на модель: 2
ЭО-5126.02.00.007
2
5

Номер детали на чертеже:

5

Шайба 16.02.016 [ГОСТ 11371-78]

Заводской номер: Шайба 16.02.016 [ГОСТ 11371-78] Количество на модель: 8
Шайба 16.02.016 [ГОСТ 11371-78]
8
6

Номер детали на чертеже:

6

Шайба 16.65г.016 [ГОСТ 6402-70]

Заводской номер: Шайба 16.65г.016 [ГОСТ 6402-70] Количество на модель: 8
Шайба 16.65г.016 [ГОСТ 6402-70]
8
7

Номер детали на чертеже:

7

Болт М16-8qх30.58 [ГОСТ 7798-70]

Заводской номер: Болт М16-8qх30.58 [ГОСТ 7798-70] Количество на модель: 2
Болт М16-8qх30.58 [ГОСТ 7798-70]
2
8

Номер детали на чертеже:

8

Тяга

Заводской номер: ЭО-5126.02.00.300сб Количество на модель: 2
ЭО-5126.02.00.300сб
2
9

Номер детали на чертеже:

9

Стопор

Заводской номер: ЭО-5126.02.00.200сб Количество на модель: 1
ЭО-5126.02.00.200сб
1
10

Номер детали на чертеже:

10

Ось

Заводской номер: ЭО-5126.02.00.004 Количество на модель: 1
ЭО-5126.02.00.004
1
11

Номер детали на чертеже:

11

Палец

Заводской номер: ЭО-5126.02.00.006 Количество на модель: 3
ЭО-5126.02.00.006
3
12

Номер детали на чертеже:

12

Шплинт 5х71 [ГОСТ 397-79]

Заводской номер: Шплинт 5х71 [ГОСТ 397-79] Количество на модель: 6
Шплинт 5х71 [ГОСТ 397-79]
6
13

Номер детали на чертеже:

13

Платформа

Заводской номер: ЭО-5126.02.01.000сб Количество на модель: 1
ЭО-5126.02.01.000сб
1
14

Номер детали на чертеже:

14

Болт М10-8qх16.58.016 [ГОСТ 7798-70]

Заводской номер: Болт М10-8qх16.58.016 [ГОСТ 7798-70] Количество на модель: 8
Болт М10-8qх16.58.016 [ГОСТ 7798-70]
8
15

Номер детали на чертеже:

15

Крышка

Заводской номер: ЭО-5126.02.00.003 Количество на модель: 1
ЭО-5126.02.00.003
1
16

Номер детали на чертеже:

16

Ось

Заводской номер: ЭО-5126.02.00.005 Количество на модель: 2
ЭО-5126.02.00.005
2
17

Номер детали на чертеже:

17

Гайка М16-7Н.6 [ГОСТ 5915-70]

Заводской номер: Гайка М16-7Н.6 [ГОСТ 5915-70] Количество на модель: 2
Гайка М16-7Н.6 [ГОСТ 5915-70]
2
18

Номер детали на чертеже:

18

Балка

Заводской номер: ЭО-5126.02.00.100сб Количество на модель: 1
ЭО-5126.02.00.100сб
1
19

Номер детали на чертеже:

19

Противовес

Заводской номер: Э4.02.04.000сб-1 Количество на модель: 1
Э4.02.04.000сб-1
1
19

Номер детали на чертеже:

19

Противовес

Заводской номер: ЭО-5126.02.04.000-1сб Количество на модель: 1
ЭО-5126.02.04.000-1сб
1
20

Номер детали на чертеже:

20

Штифт

Заводской номер: ЭО-5126.02.00.011 Количество на модель: 1
ЭО-5126.02.00.011
1
21

Номер детали на чертеже:

21

Гайка

Заводской номер: ЭО-5126.02.00.002 Количество на модель: 2
ЭО-5126.02.00.002
2
22

Номер детали на чертеже:

22

Шайба

Заводской номер: ЭО-5126.02.00.008 Количество на модель: 2
ЭО-5126.02.00.008
2
24

Номер детали на чертеже:

24

Шайба 10.65г.016 [ГОСТ 6402-70]

Заводской номер: Шайба 10.65г.016 [ГОСТ 6402-70] Количество на модель: 10
Шайба 10.65г.016 [ГОСТ 6402-70]
10
25

Номер детали на чертеже:

25

Болт

Заводской номер: ЭО-5126.02.00.001 Количество на модель: 2
ЭО-5126.02.00.001
2
