Рычаги управления ЭО-5126

Пульт-кресло ЭО-5126 Установка отопителя ЭО-5126

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

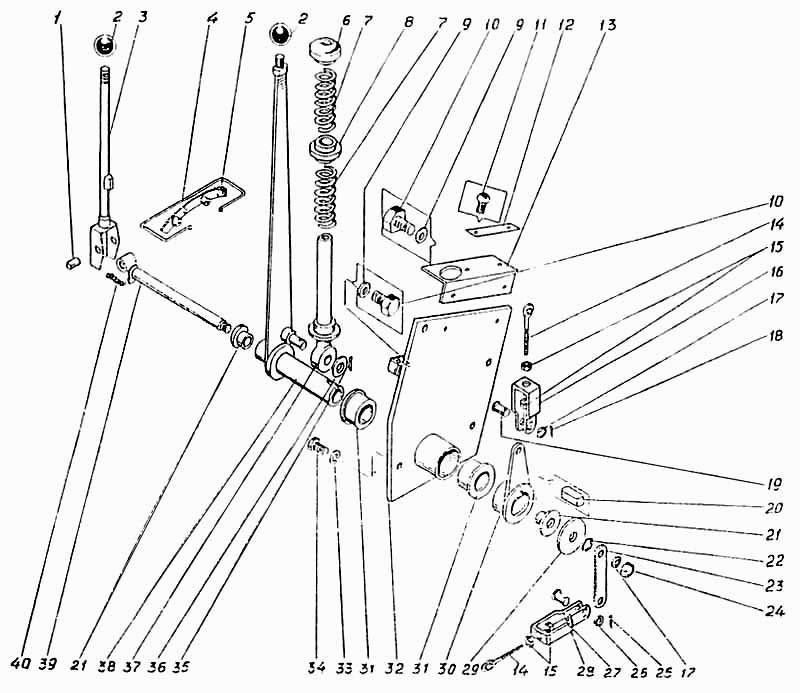

Рычаги управления

Заводской номер: Э4.04.07.000сб-1 Количество на модель:
Э4.04.07.000сб-1
1

Номер детали на чертеже:

1

Ось 6-10f9х38ХС.2.35,5 [ГОСТ 9650-80]

Заводской номер: Ось 6-10f9х38ХС.2.35,5 [ГОСТ 9650-80] Количество на модель: 1
Ось 6-10f9х38ХС.2.35,5 [ГОСТ 9650-80]
1
2

Номер детали на чертеже:

2

Ручка

Заводской номер: 520.24.001 Количество на модель: 2
520.24.001
2
3

Номер детали на чертеже:

3

Рукоятка

Заводской номер: Э4.04.07.004сб Количество на модель: 1
Э4.04.07.004сб
1
5

Номер детали на чертеже:

5

Сектор

Заводской номер: Э4.04.07.006 Количество на модель: 1
Э4.04.07.006
1
6

Номер детали на чертеже:

6

Втулка

Заводской номер: Э4.04.07.011 Количество на модель: 1
Э4.04.07.011
1
7

Номер детали на чертеже:

7

Пружина

Заводской номер: Э4.04.07.030 Количество на модель: 2
Э4.04.07.030
2
8

Номер детали на чертеже:

8

Втулка

Заводской номер: Э4.04.07.010 Количество на модель: 1
Э4.04.07.010
1
9

Номер детали на чертеже:

9

Шайба 8.65г.016 [ГОСТ 6402-70]

Заводской номер: Шайба 8.65г.016 [ГОСТ 6402-70] Количество на модель: 4
Шайба 8.65г.016 [ГОСТ 6402-70]
4
10

Номер детали на чертеже:

10

Болт М8-6qх16.46.016 [ГОСТ 7798-70]

Заводской номер: Болт М8-6qх16.46.016 [ГОСТ 7798-70] Количество на модель: 4
Болт М8-6qх16.46.016 [ГОСТ 7798-70]
4
11

Номер детали на чертеже:

11

Винт М3-6qх6.46.016 [ГОСТ 17473-80]

Заводской номер: Винт М3-6qх6.46.016 [ГОСТ 17473-80] Количество на модель: 2
Винт М3-6qх6.46.016 [ГОСТ 17473-80]
2
12

Номер детали на чертеже:

12

Табличка

Заводской номер: Э4.04.07.016 Количество на модель: 1
Э4.04.07.016
1
13

Номер детали на чертеже:

13

Уголок

Заводской номер: Э4.04.07.019 Количество на модель: 1
Э4.04.07.019
1
21

Номер детали на чертеже:

21

Втулка

Заводской номер: 34.04.07.013 Количество на модель: 2
34.04.07.013
2
31

Номер детали на чертеже:

31

Втулка

Заводской номер: Э4.04.07.014 Количество на модель: 2
Э4.04.07.014
2
32

Номер детали на чертеже:

32

Кронштейн

Заводской номер: Э4.04.07.005сб-1 Количество на модель: 1
Э4.04.07.005сб-1
1
33

Номер детали на чертеже:

33

Шайба 12.65г.016 [ГОСТ 6402-70]

Заводской номер: Шайба 12.65г.016 [ГОСТ 6402-70] Количество на модель: 4
Шайба 12.65г.016 [ГОСТ 6402-70]
4
34

Номер детали на чертеже:

34

Болт М12-6qх25.46.016 [ГОСТ 7798-70]

Заводской номер: Болт М12-6qх25.46.016 [ГОСТ 7798-70] Количество на модель: 4
Болт М12-6qх25.46.016 [ГОСТ 7798-70]
4
35

Номер детали на чертеже:

35

Шплинт 4х25.016 [ГОСТ 397-79]

Заводской номер: Шплинт 4х25.016 [ГОСТ 397-79] Количество на модель: 1
Шплинт 4х25.016 [ГОСТ 397-79]
1
36

Номер детали на чертеже:

36

Шайба С18.01.016 [ГОСТ 11371-78]

Заводской номер: Шайба С18.01.016 [ГОСТ 11371-78] Количество на модель: 1
Шайба С18.01.016 [ГОСТ 11371-78]
1
37

Номер детали на чертеже:

37

Рычаг

Заводской номер: Э4.04.07.006сб Количество на модель: 1
Э4.04.07.006сб
1
38

Номер детали на чертеже:

38

Рычаг

Заводской номер: Э4.04.07.001сб-2 Количество на модель: 1
Э4.04.07.001сб-2
1
39

Номер детали на чертеже:

39

Ось

Заводской номер: Э4.04.07.002сб-1 Количество на модель: 1
Э4.04.07.002сб-1
1
40

Номер детали на чертеже:

40

Пружина

Заводской номер: Э4.04.07.031 Количество на модель: 1
Э4.04.07.031
1
