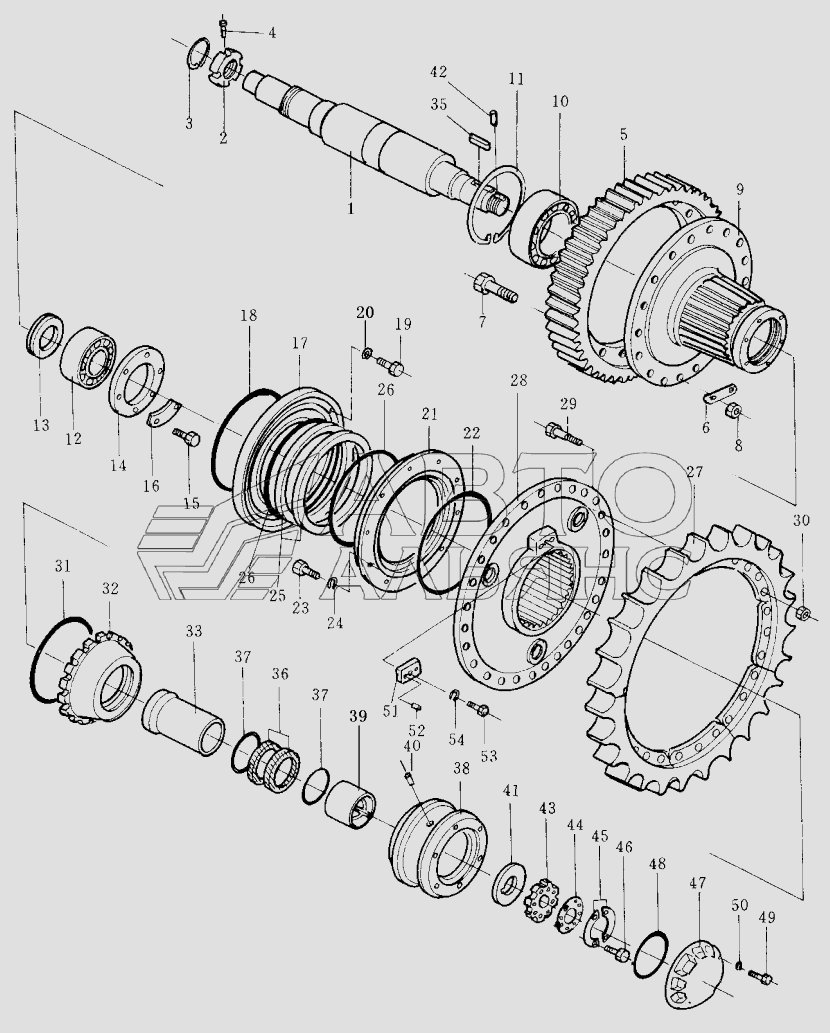

FINAL DRIVE GEAR SHAFT AND SPROCKET Shantui SD32. Каталог 2005г.

FINAL DRIVE CASE Shantui SD32 TRACK FRAME Shantui SD32

Вид отображения:

Детали справа

По ширине экрана

175-27-00120

170-27-00021

1

2

3

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

25

26

27

28

29

30

31

32

33

35

36

37

38

39

40

41

42

43

44

45

46

47

48

49

50

51

52

53

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

Номер детали на чертеже:

floating seal assy

Заводской номер: 175-27-00120 Количество на модель: 2

175-27-00120

2

Номер детали на чертеже:

Болт

Заводской номер: 170-27-00021 Количество на модель: 2

170-27-00021

2

1

Номер детали на чертеже:

1

shaft, sprocket

Заводской номер: 170-27-31343 Количество на модель: 2

170-27-31343

2

2

Номер детали на чертеже:

2

Гайка

Заводской номер: 170-27-12472 Количество на модель: 2

170-27-12472

2

3

Номер детали на чертеже:

3

Кольцо

Заводской номер: 170-27-12480 Количество на модель: 2

170-27-12480

2

5

Номер детали на чертеже:

5

gear, ring

Заводской номер: 175-27-31362 Количество на модель: 2

175-27-31362

2

6

Номер детали на чертеже:

6

plate, lock

Заводской номер: 175-27-31370 Количество на модель: 18

175-27-31370

18

7

Номер детали на чертеже:

7

Разряд

Заводской номер: 175-27-12181 Количество на модель: 36

175-27-12181

36

8

Номер детали на чертеже:

8

nut

Заводской номер: 01582-02419 Количество на модель: 36

01582-02419

36

9

Номер детали на чертеже:

9

hub, gear

Заводской номер: 175-27-31384 Количество на модель: 2

175-27-31384

2

10

Номер детали на чертеже:

10

bearing

Заводской номер: 06030-23134 Количество на модель: 2

06030-23134

2

11

Номер детали на чертеже:

11

ring, snap

Заводской номер: 04071-00280 Количество на модель: 2

04071-00280

2

12

Номер детали на чертеже:

12

Упорное кольцо

Заводской номер: 170-09-13250 Количество на модель: 2

170-09-13250

2

13

Номер детали на чертеже:

13

spacer

Заводской номер: 175-27-22131 Количество на модель: 2

175-27-22131

2

14

Номер детали на чертеже:

14

flange

Заводской номер: 175-27-22140 Количество на модель: 2

175-27-22140

2

15

Номер детали на чертеже:

15

Болт

Заводской номер: 01010-51440 Количество на модель: 12

01010-51440

12

16

Номер детали на чертеже:

16

Подшипник

Заводской номер: 170-27-12210 Количество на модель: 6

170-27-12210

6

17

Номер детали на чертеже:

17

Замковая шайба

Заводской номер: 154-27-12152 Количество на модель: 2

154-27-12152

2

18

Номер детали на чертеже:

18

Кольцо

Заводской номер: 07000-05410 Количество на модель: 2

07000-05410

2

19

Номер детали на чертеже:

19

Болт

Заводской номер: 01010-51230 Количество на модель: 20

01010-51230

20

20

Номер детали на чертеже:

20

Рессорная шайба

Заводской номер: 01602-21236 Количество на модель: 20

01602-21236

20

21

Номер детали на чертеже:

21

Болт

Заводской номер: 154-27-12162 Количество на модель: 2

154-27-12162

2

25

Номер детали на чертеже:

25

Рессорная шайба

Заводской номер: 170-27-12513 Количество на модель: 2

170-27-12513

2

26

Номер детали на чертеже:

26

Герметичное кольцо

Заводской номер: 170-27-12520 Количество на модель: 2

170-27-12520

2

27

Номер детали на чертеже:

27

teeth, sprocket

Заводской номер: 175-27-22325 Количество на модель: 18

175-27-22325

18

28

Номер детали на чертеже:

28

hub, sprocket

Заводской номер: 175-27-31394 Количество на модель: 2

175-27-31394

2

29

Номер детали на чертеже:

29

bolt

Заводской номер: 178-27-11150 Количество на модель: 54

178-27-11150

54

30

Номер детали на чертеже:

30

nut

Заводской номер: 01803-12430 Количество на модель: 54

01803-12430

54

31

Номер детали на чертеже:

31

Кольцо

Заводской номер: 07000-05315 Количество на модель: 2

07000-05315

2

32

Номер детали на чертеже:

32

nut

Заводской номер: 175-27-22150 Количество на модель: 2

175-27-22150

2

33

Номер детали на чертеже:

33

collar

Заводской номер: 175-27-31411 Количество на модель: 2

175-27-31411

2

35

Номер детали на чертеже:

35

key

Заводской номер: 04000-01580 Количество на модель: 2

04000-01580

2

36

Номер детали на чертеже:

36

floating seal

Заводской номер: 175-27-32711 Количество на модель: 2

175-27-32711

2

37

Номер детали на чертеже:

37

O-ring

Заводской номер: 100-27-11330 Количество на модель: 2

100-27-11330

2

38

Номер детали на чертеже:

38

seat, support

Заводской номер: 175-27-31510 Количество на модель: 2

175-27-31510

2

39

Номер детали на чертеже:

39

bushing

Заводской номер: 175-27-31441 Количество на модель: 2

175-27-31441

2

40

Номер детали на чертеже:

40

Фиксирующий штифт

Заводской номер: 04020-01638 Количество на модель: 2

04020-01638

2

41

Номер детали на чертеже:

41

washer

Заводской номер: 175-27-22255 Количество на модель: 2

175-27-22255

2

42

Номер детали на чертеже:

42

Pin dowel

Заводской номер: 175-27-32510 Количество на модель: 2

175-27-32510

2

43

Номер детали на чертеже:

43

nut

Заводской номер: 175-27-22272 Количество на модель: 2

175-27-22272

2

44

Номер детали на чертеже:

44

plate, lock

Заводской номер: 175-27-31550 Количество на модель: 2

175-27-31550

2

45

Номер детали на чертеже:

45

plate, lock

Заводской номер: 175-27-31560 Количество на модель: 2

175-27-31560

2

46

Номер детали на чертеже:

46

Болт

Заводской номер: 01010-51225 Количество на модель: 4

01010-51225

4

47

Номер детали на чертеже:

47

cover

Заводской номер: 175-27-22242 Количество на модель: 2

175-27-22242

2

48

Номер детали на чертеже:

48

O-ring

Заводской номер: 07000-05185 Количество на модель: 2

07000-05185

2

49

Номер детали на чертеже:

49

Болт

Заводской номер: 01010-51645 Количество на модель: 12

01010-51645

12

50

Номер детали на чертеже:

50

Шайба

Заводской номер: 01602-21648 Количество на модель: 12

01602-21648

12

51

Номер детали на чертеже:

51

Стопор

Заводской номер: 175-27-31480 Количество на модель: 2

175-27-31480

2

52

Номер детали на чертеже:

52

Фиксирующий штифт

Заводской номер: 170-27-12250 Количество на модель: 4

170-27-12250

4

53

Номер детали на чертеже:

53

Болт

Заводской номер: 01252-41635 Количество на модель: 2

01252-41635

2
