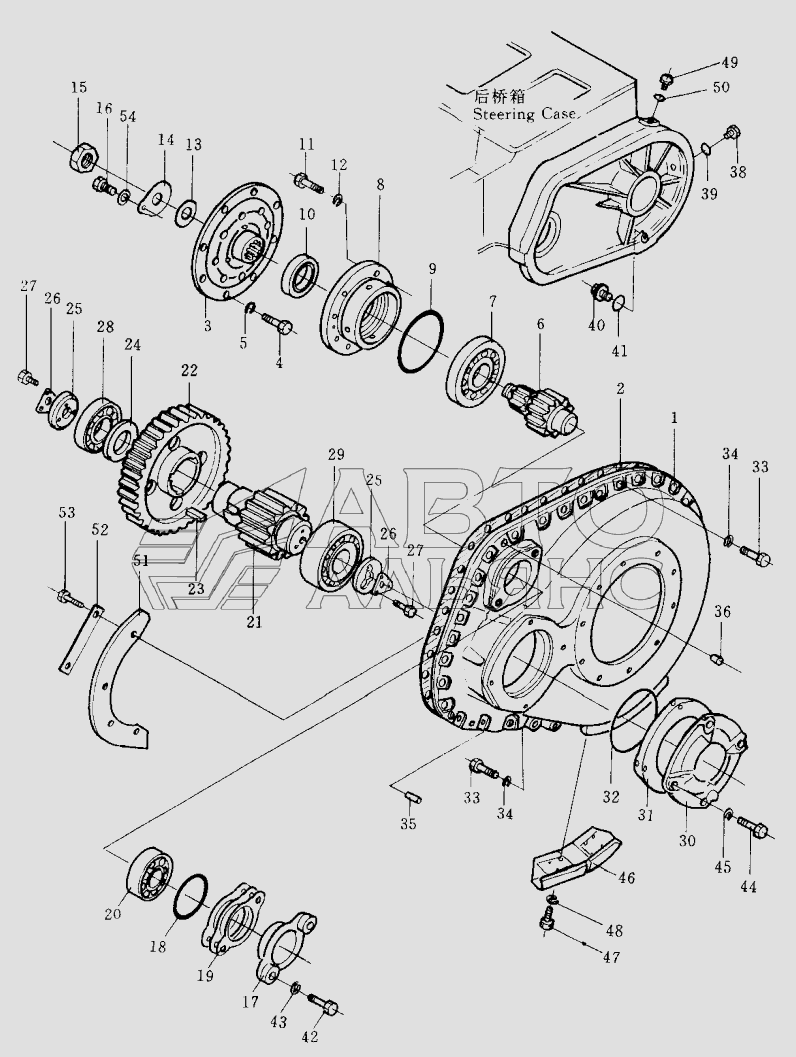

FINAL DRIVE CASE Shantui SD32. Каталог 2005г.

STEERING PIPING SYSTEM Shantui SD32 FINAL DRIVE GEAR SHAFT AND SPROCKET Shantui SD32

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

final drive case

Заводской номер: 175-27-31114 Количество на модель: 1
175-27-31114
1
1

Номер детали на чертеже:

1

final drive case

Заводской номер: 175-27-31124 Количество на модель: 1
175-27-31124
1
2

Номер детали на чертеже:

2

gasket

Заводской номер: 175-27-31132 Количество на модель: 2
175-27-31132
2
3

Номер детали на чертеже:

3

Фланец

Заводской номер: 175-27-31463 Количество на модель: 2
175-27-31463
2
4

Номер детали на чертеже:

4

Болт

Заводской номер: 01010-51850 Количество на модель: 16
01010-51850
16
5

Номер детали на чертеже:

5

Шайба

Заводской номер: 01602-21854 Количество на модель: 16
01602-21854
16
6

Номер детали на чертеже:

6

gear, drive

Заводской номер: 175-27-31495 Количество на модель: 2
175-27-31495
2
7

Номер детали на чертеже:

7

bearing, roller

Заводской номер: 170-09-13210 Количество на модель: 2
170-09-13210
2
8

Номер детали на чертеже:

8

cage, bearing

Заводской номер: 175-57-31161 Количество на модель: 2
175-57-31161
2
9

Номер детали на чертеже:

9

O-ring

Заводской номер: 07000-05235 Количество на модель: 2
07000-05235
2
10

Номер детали на чертеже:

10

Сальник

Заводской номер: 07013-10120 Количество на модель: 2
07013-10120
2
11

Номер детали на чертеже:

11

Болт

Заводской номер: 01010-51460 Количество на модель: 16
01010-51460
16
12

Номер детали на чертеже:

12

Шайба

Заводской номер: 01602-21648 Количество на модель: 16
01602-21648
16
13

Номер детали на чертеже:

13

Шайба

Заводской номер: 170-27-11232 Количество на модель: 2
170-27-11232
2
14

Номер детали на чертеже:

14

Замковая прокладка

Заводской номер: 195-27-12620 Количество на модель: 2
195-27-12620
2
15

Номер детали на чертеже:

15

Гайка

Заводской номер: 170-21-12141 Количество на модель: 2
170-21-12141
2
16

Номер детали на чертеже:

16

Болт

Заводской номер: 01010-51225 Количество на модель: 2
01010-51225
2
17

Номер детали на чертеже:

17

cover

Заводской номер: 175-27-31170 Количество на модель: 2
175-27-31170
2
18

Номер детали на чертеже:

18

Кольцо

Заводской номер: 07000-05150 Количество на модель: 2
07000-05150
2
19

Номер детали на чертеже:

19

shim

Заводской номер: 175-27-00051 Количество на модель: 4
175-27-00051
4
19

Номер детали на чертеже:

19

shim

Заводской номер: 175-27-31190 Количество на модель: 2
175-27-31190
2
19

Номер детали на чертеже:

19

shim

Заводской номер: 175-27-31210 Количество на модель: 1
175-27-31210
1
20

Номер детали на чертеже:

20

bearing, roller

Заводской номер: 170-09-13220 Количество на модель: 2
170-09-13220
2
21

Номер детали на чертеже:

21

gear, small

Заводской номер: 175-27-31233 Количество на модель: 2
175-27-31233
2
22

Номер детали на чертеже:

22

gear

Заводской номер: 175-27-31255 Количество на модель: 2
175-27-31255
2
23

Номер детали на чертеже:

23

key

Заводской номер: 175-27-31260 Количество на модель: 6
175-27-31260
6
24

Номер детали на чертеже:

24

washer

Заводской номер: 175-27-31270 Количество на модель: 2
175-27-31270
2
25

Номер детали на чертеже:

25

bracket

Заводской номер: 175-27-31282 Количество на модель: 4
175-27-31282
4
26

Номер детали на чертеже:

26

washer, lock

Заводской номер: 175-27-32470 Количество на модель: 4
175-27-32470
4
27

Номер детали на чертеже:

27

Болт

Заводской номер: 01010-51230 Количество на модель: 12
01010-51230
12
28

Номер детали на чертеже:

28

bearing, roller

Заводской номер: 170-09-13230 Количество на модель: 2
170-09-13230
2
29

Номер детали на чертеже:

29

bearing, roller

Заводской номер: 170-09-13240 Количество на модель: 2
170-09-13240
2
30

Номер детали на чертеже:

30

cover

Заводской номер: 175-27-31291 Количество на модель: 2
175-27-31291
2
31

Номер детали на чертеже:

31

shim assy

Заводской номер: 175-27-00061 Количество на модель: 2
175-27-00061
2
31

Номер детали на чертеже:

31

shim

Заводской номер: 175-27-31310 Количество на модель: 1
175-27-31310
1
31

Номер детали на чертеже:

31

shim

Заводской номер: 175-27-31320 Количество на модель: 2
175-27-31320
2
31

Номер детали на чертеже:

31

shim

Заводской номер: 175-27-31330 Количество на модель: 4
175-27-31330
4
32

Номер детали на чертеже:

32

O-ring

Заводской номер: 07000-05260 Количество на модель: 2
07000-05260
2
33

Номер детали на чертеже:

33

Болт

Заводской номер: 01010-52055 Количество на модель: 72
01010-52055
72
34

Номер детали на чертеже:

34

Рессорная шайба

Заводской номер: 01602-22060 Количество на модель: 72
01602-22060
72
35

Номер детали на чертеже:

35

Цилиндрический штифт

Заводской номер: 04020-01842 Количество на модель: 4
04020-01842
4
36

Номер детали на чертеже:

36

Заглушка

Заводской номер: 07049-02025 Количество на модель: 4
07049-02025
4
38

Номер детали на чертеже:

38

Заглушка

Заводской номер: 07040-13618 Количество на модель: 2
07040-13618
2
39

Номер детали на чертеже:

39

Герметичное кольцо

Заводской номер: 07002-03634 Количество на модель: 2
07002-03634
2
40

Номер детали на чертеже:

40

Магнитная пробка

Заводской номер: 07044-13620 Количество на модель: 2
07044-13620
2
42

Номер детали на чертеже:

42

Болт

Заводской номер: 01010-52050 Количество на модель: 4
01010-52050
4
44

Номер детали на чертеже:

44

Болт

Заводской номер: 01010-51640 Количество на модель: 8
01010-51640
8
46

Номер детали на чертеже:

46

guard, L.H

Заводской номер: 175-27-32611 Количество на модель: 1
175-27-32611
1
46

Номер детали на чертеже:

46

guard, R.H

Заводской номер: 175-27-32641 Количество на модель: 1
175-27-32641
1
47

Номер детали на чертеже:

47

Bolt

Заводской номер: 01010-52455 Количество на модель: 16
01010-52455
16
48

Номер детали на чертеже:

48

Шайба

Заводской номер: 01602-22472 Количество на модель: 16
01602-22472
16
51

Номер детали на чертеже:

51

plate

Заводской номер: 175-27-31530 Количество на модель: 2
175-27-31530
2
52

Номер детали на чертеже:

52

Замковая пластина

Заводской номер: 175-27-31540 Количество на модель: 4
175-27-31540
4
54

Номер детали на чертеже:

54

Рессорная шайба

Заводской номер: 01602-21236 Количество на модель: 2
01602-21236
2
