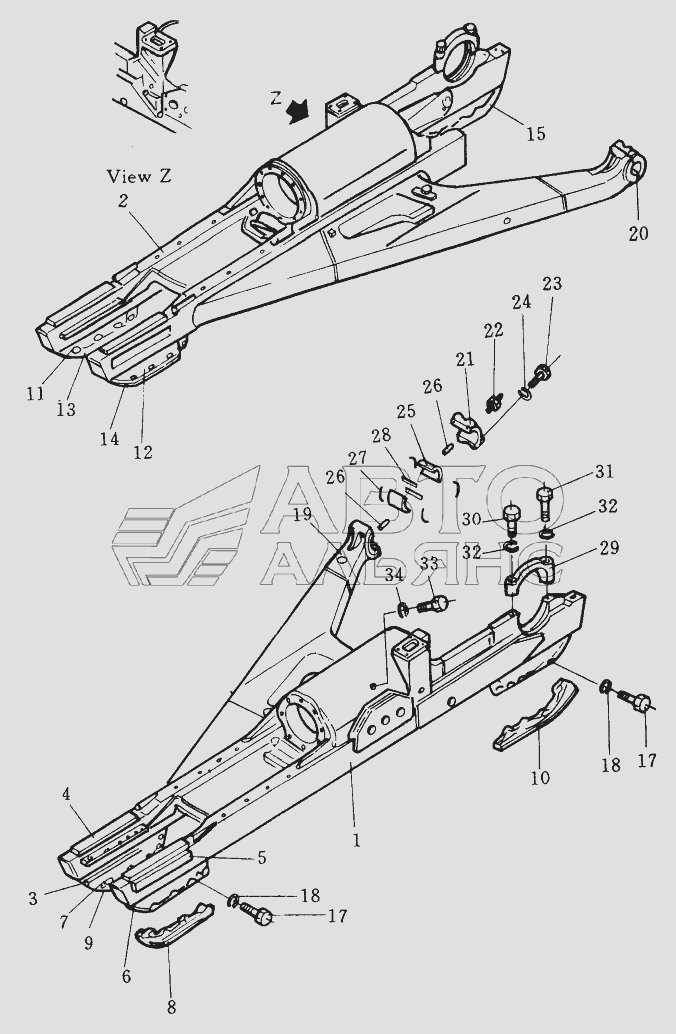

TRACK FRAME Shantui SD32. Каталог 2005г.

FINAL DRIVE GEAR SHAFT AND SPROCKET Shantui SD32 RECOIL SPRING Shantui SD32

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

track frame assy

Заводской номер: 175-30-30004 Количество на модель: 1
175-30-30004
1
1

Номер детали на чертеже:

1

track frame

Заводской номер: 175-30-31115 Количество на модель: 1
175-30-31115
1
2

Номер детали на чертеже:

2

track frame

Заводской номер: 175-30-31218 Количество на модель: 1
175-30-31218
1
3

Номер детали на чертеже:

3

plate

Заводской номер: 175-30-11272 Количество на модель: 4
175-30-11272
4
4

Номер детали на чертеже:

4

plate

Заводской номер: 175-30-21333 Количество на модель: 4
175-30-21333
4
5

Номер детали на чертеже:

5

plate

Заводской номер: 175-30-21342 Количество на модель: 4
175-30-21342
4
6

Номер детали на чертеже:

6

guard

Заводской номер: 175-30-21353 Количество на модель: 1
175-30-21353
1
7

Номер детали на чертеже:

7

guard

Заводской номер: 175-30-21363 Количество на модель: 2
175-30-21363
2
8

Номер детали на чертеже:

8

plate

Заводской номер: 178-30-12161 Количество на модель: 1
178-30-12161
1
9

Номер детали на чертеже:

9

plate

Заводской номер: 178-30-12171 Количество на модель: 1
178-30-12171
1
10

Номер детали на чертеже:

10

plate

Заводской номер: 178-30-12140 Количество на модель: 1
178-30-12140
1
15

Номер детали на чертеже:

15

plate

Заводской номер: 178-30-12150 Количество на модель: 1
178-30-12150
1
17

Номер детали на чертеже:

17

Болт

Заводской номер: 01010-52045 Количество на модель: 24
01010-52045
24
18

Номер детали на чертеже:

18

Шайба

Заводской номер: 01643-32060 Количество на модель: 24
01643-32060
24
19

Номер детали на чертеже:

19

head, brace

Заводской номер: 175-30-31142 Количество на модель: 1
175-30-31142
1
20

Номер детали на чертеже:

20

head, brace

Заводской номер: 175-30-31242 Количество на модель: 1
175-30-31242
1
21

Номер детали на чертеже:

21

Крышка

Заводской номер: 154-30-11612 Количество на модель: 2
154-30-11612
2
22

Номер детали на чертеже:

22

Масленка М10х1

Заводской номер: 07020-01018 Количество на модель: 2
07020-01018
2
23

Номер детали на чертеже:

23

Болт

Заводской номер: 01011-52400 Количество на модель: 8
01011-52400
8
24

Номер детали на чертеже:

24

Шайба

Заводской номер: 01602-22472 Количество на модель: 8
01602-22472
8
25

Номер детали на чертеже:

25

Буксовый подшипник

Заводской номер: 154-30-11810 Количество на модель: 4
154-30-11810
4
26

Номер детали на чертеже:

26

Фиксирующий штифт

Заводской номер: 04020-01024 Количество на модель: 4
04020-01024
4
27

Номер детали на чертеже:

27

Герметичное кольцо

Заводской номер: 154-30-11821 Количество на модель: 8
154-30-11821
8
28

Номер детали на чертеже:

28

Герметичное кольцо

Заводской номер: 154-30-11831 Количество на модель: 4
154-30-11831
4
29

Номер детали на чертеже:

29

cap, support

Заводской номер: 175-30-31530 Количество на модель: 1
175-30-31530
1
29

Номер детали на чертеже:

29

cap, support

Заводской номер: 175-30-31540 Количество на модель: 1
175-30-31540
1
30

Номер детали на чертеже:

30

bolt

Заводской номер: 01051-53040 Количество на модель: 2
01051-53040
2
31

Номер детали на чертеже:

31

bolt

Заводской номер: 01051-53090 Количество на модель: 2
01051-53090
2
32

Номер детали на чертеже:

32

washer, spring

Заводской номер: 01602-23075 Количество на модель: 4
01602-23075
4
33

Номер детали на чертеже:

33

Заглушка

Заводской номер: 07040-13016 Количество на модель: 2
07040-13016
2
34

Номер детали на чертеже:

34

Кольцо

Заводской номер: 07002-03034 Количество на модель: 2
07002-03034
2
FINAL DRIVE GEAR SHAFT AND SPROCKET Shantui SD32 RECOIL SPRING Shantui SD32
