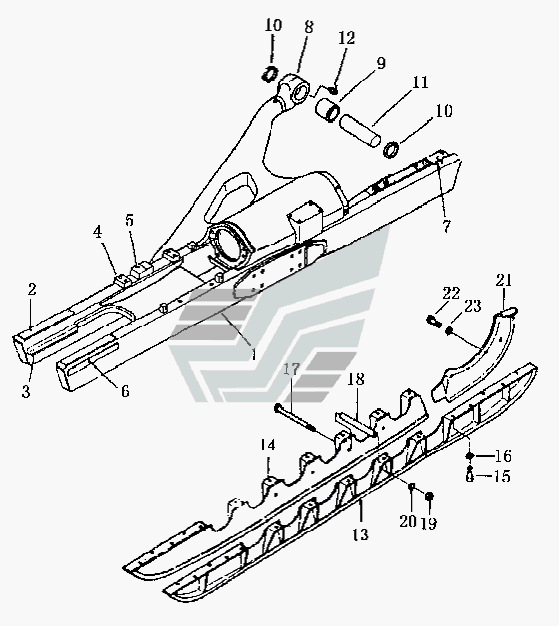

Рама гусеницы (SD16, SD16E) Shantui SD16. Каталог 2008г.

Рама гусеницы Shantui SD16 Колесо натяжное Shantui SD16

Вид отображения:

Детали справа

По ширине экрана

1

1

1

1

2

3

4

5

6

7

8

9

10

11

12

13

13

13

13

14

14

14

14

15

16

17

18

19

20

21

22

23

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Рама левой гусеницы

Заводской номер: 16Y-40-01000 Количество на модель: 1

16Y-40-01000

1

1

Номер детали на чертеже:

1

Рама левой гусеницы

Заводской номер: 16Y-40E-01000 Количество на модель: 1

16Y-40E-01000

1

1

Номер детали на чертеже:

1

Рама правой гусеницы

Заводской номер: 16Y-40-02000 Количество на модель: 1

16Y-40-02000

1

1

Номер детали на чертеже:

1

Рама правой гусеницы

Заводской номер: 16Y-40E-02000 Количество на модель: 1

16Y-40E-02000

1

2

Номер детали на чертеже:

2

Пластина фрикционная верхняя

Заводской номер: 16Y-40-01024 Количество на модель: 4

16Y-40-01024

4

3

Номер детали на чертеже:

3

Пластина фрикционная нижняя

Заводской номер: 16Y-40-01022 Количество на модель: 4

16Y-40-01022

4

4

Номер детали на чертеже:

4

Пластина

Заводской номер: 16Y-40-01039 Количество на модель: 4

16Y-40-01039

4

5

Номер детали на чертеже:

5

Прокладка

Заводской номер: 16Y-40-01040 Количество на модель: 2

16Y-40-01040

2

6

Номер детали на чертеже:

6

Пластина фрикционная боковая

Заводской номер: 16Y-40-01023 Количество на модель: 4

16Y-40-01023

4

7

Номер детали на чертеже:

7

Пластина

Заводской номер: 16Y-40-01003 Количество на модель: 2

16Y-40-01003

2

8

Номер детали на чертеже:

8

Задний конец опорной пластины

Заводской номер: 16Y-40-01200 Количество на модель: 2

16Y-40-01200

2

9

Номер детали на чертеже:

9

Втулка

Заводской номер: 16Y-40-00006 Количество на модель: 2

16Y-40-00006

2

10

Номер детали на чертеже:

10

Уплотнение масляное

Заводской номер: 16Y-40-18000 Количество на модель: 4

16Y-40-18000

4

11

Номер детали на чертеже:

11

Палец

Заводской номер: 16Y-40-00005 Количество на модель: 2

16Y-40-00005

2

12

Номер детали на чертеже:

12

Масленка М10х1

Заводской номер: 07020-01018 Количество на модель: 2

07020-01018

2

13

Номер детали на чертеже:

13

Пластина защитная внешняя, правая

Заводской номер: 16Y-40E-50000 Количество на модель: 1

16Y-40E-50000

1

13

Номер детали на чертеже:

13

Пластина защитная внешняя, правая

Заводской номер: 16Y-40-15000 Количество на модель: 1

16Y-40-15000

1

13

Номер детали на чертеже:

13

Пластина защитная внешняя, левая

Заводской номер: 16Y-40E-40000 Количество на модель: 1

16Y-40E-40000

1

13

Номер детали на чертеже:

13

Пластина защитная внешняя, левая

Заводской номер: 16Y-40-14000 Количество на модель: 1

16Y-40-14000

1

14

Номер детали на чертеже:

14

Пластина защитная внутренняя, левая

Заводской номер: 16Y-40-16000 Количество на модель: 1

16Y-40-16000

1

14

Номер детали на чертеже:

14

Пластина защитная внутренняя, левая

Заводской номер: 16Y-40E-60000 Количество на модель: 1

16Y-40E-60000

1

14

Номер детали на чертеже:

14

Пластина защитная внутренняя, правая

Заводской номер: 16Y-40-17000 Количество на модель: 1

16Y-40-17000

1

14

Номер детали на чертеже:

14

Пластина защитная внутренняя, правая

Заводской номер: 16Y-40E-70000 Количество на модель: 1

16Y-40E-70000

1

15

Номер детали на чертеже:

15

Болт

Заводской номер: 01010-31840 Количество на модель: 48

01010-31840

48

16

Номер детали на чертеже:

16

Шайба

Заводской номер: 01602-01845 Количество на модель: 48

01602-01845

48

17

Номер детали на чертеже:

17

Болт

Заводской номер: 16Y-40-00003 Количество на модель: 10

16Y-40-00003

10

18

Номер детали на чертеже:

18

Манжета

Заводской номер: 16Y-40-00004 Количество на модель: 10

16Y-40-00004

10

19

Номер детали на чертеже:

19

Шайба

Заводской номер: 01602-01854 Количество на модель: 10

01602-01854

10

20

Номер детали на чертеже:

20

Гайка

Заводской номер: 01580-01815 Количество на модель: 10

01580-01815

10

21

Номер детали на чертеже:

21

Пластина защитная

Заводской номер: 16Y-18-00043 Количество на модель: 1

16Y-18-00043

1

22

Номер детали на чертеже:

22

Болт

Заводской номер: 01010-32050 Количество на модель: 8

01010-32050

8

23

Номер детали на чертеже:

23

Шайба

Заводской номер: 01602-02060 Количество на модель: 8

01602-02060

8
