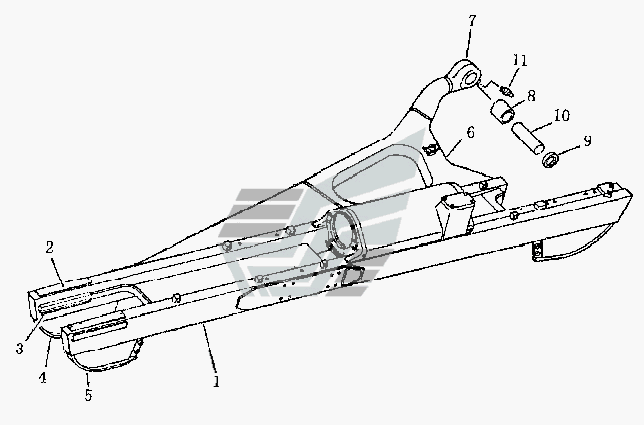

Рама гусеницы Shantui SD16. Каталог 2008г.

Сцепка буксирная Shantui SD16 Рама гусеницы (SD16, SD16E) Shantui SD16

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Пластина опорная правая

Заводской номер: 16L-40-31000 Количество на модель: 1
16L-40-31000
1
1

Номер детали на чертеже:

1

Рама левой гусеницы

Заводской номер: 16L-40-10000 Количество на модель: 1
16L-40-10000
1
1

Номер детали на чертеже:

1

Рама правой гусеницы

Заводской номер: 16L-40-30000 Количество на модель: 1
16L-40-30000
1
2

Номер детали на чертеже:

2

Пластина фрикционная верхняя

Заводской номер: 16Y-40-01024 Количество на модель: 4
16Y-40-01024
4
3

Номер детали на чертеже:

3

Пластина фрикционная нижняя

Заводской номер: 16Y-40-01022 Количество на модель: 4
16Y-40-01022
4
4

Номер детали на чертеже:

4

Пластина защитная (1)

Заводской номер: 16L-40-12000 Количество на модель: 3
16L-40-12000
3
5

Номер детали на чертеже:

5

Пластина защитная (2)

Заводской номер: 16L-40-13000 Количество на модель: 3
16L-40-13000
3
6

Номер детали на чертеже:

6

Пластина опорная левая

Заводской номер: 16L-40-11000 Количество на модель: 1
16L-40-11000
1
7

Номер детали на чертеже:

7

Задний конец опорной пластины

Заводской номер: 16Y-40-01200 Количество на модель: 2
16Y-40-01200
2
8

Номер детали на чертеже:

8

Втулка

Заводской номер: 16Y-40-00006 Количество на модель: 2
16Y-40-00006
2
9

Номер детали на чертеже:

9

Уплотнение масляное

Заводской номер: 16Y-40-18000 Количество на модель: 4
16Y-40-18000
4
10

Номер детали на чертеже:

10

Палец

Заводской номер: 16Y-40-00005 Количество на модель: 2
16Y-40-00005
2
11

Номер детали на чертеже:

11

Масленка М10х1

Заводской номер: 07020-01018 Количество на модель: 2
07020-01018
2
