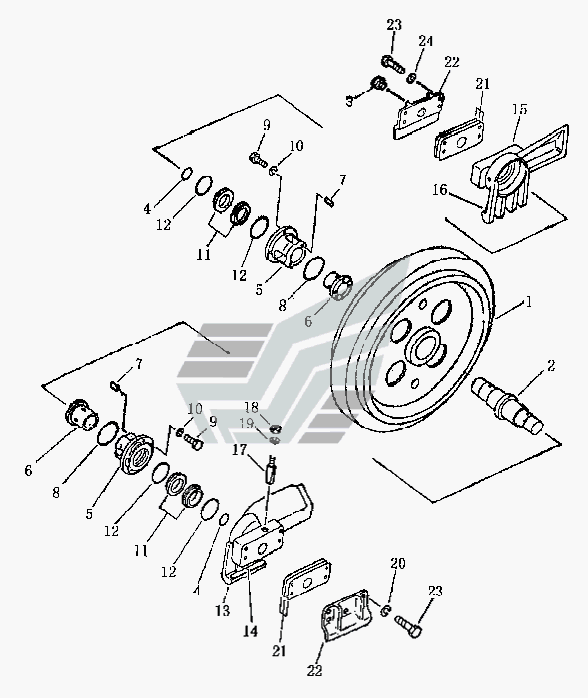

Колесо натяжное Shantui SD16. Каталог 2008г.

Рама гусеницы (SD16, SD16E) Shantui SD16 Крышка рамы гусеницы (SD16, SD16E) Shantui SD16

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Колесо натяжное в сборе

Заводской номер: 16Y-40-03000 Количество на модель: 2
16Y-40-03000
2
1

Номер детали на чертеже:

1

Колесо натяжное

Заводской номер: 16Y-40-03300 Количество на модель: 2
16Y-40-03300
2
2

Номер детали на чертеже:

2

Ось натяжного колеса

Заводской номер: 16Y-40-03003 Количество на модель: 2
16Y-40-03003
2
3

Номер детали на чертеже:

3

Заглушка

Заводской номер: 07052-21624 Количество на модель: 2
07052-21624
2
4

Номер детали на чертеже:

4

Кольцо круглого сечения

Заводской номер: 07000-03055 Количество на модель: 4
07000-03055
4
5

Номер детали на чертеже:

5

Втулка

Заводской номер: 16Y-40-03201 Количество на модель: 4
16Y-40-03201
4
6

Номер детали на чертеже:

6

Втулка

Заводской номер: 16Y-40-03210 Количество на модель: 4
16Y-40-03210
4
7

Номер детали на чертеже:

7

Палец

Заводской номер: 04025-00512 Количество на модель: 4
04025-00512
4
8

Номер детали на чертеже:

8

Кольцо круглого сечения

Заводской номер: 07000-05105 Количество на модель: 4
07000-05105
4
9

Номер детали на чертеже:

9

Болт

Заводской номер: 01010-01030 Количество на модель: 24
01010-01030
24
10

Номер детали на чертеже:

10

Шайба

Заводской номер: 01602-01030 Количество на модель: 24
01602-01030
24
11

Номер детали на чертеже:

11

Кольцо уплотнительное

Заводской номер: 16Y-40-03005 Количество на модель: 8
16Y-40-03005
8
12

Номер детали на чертеже:

12

Кольцо круглого сечения

Заводской номер: 16Y-40-03006 Количество на модель: 8
16Y-40-03006
8
13

Номер детали на чертеже:

13

Кронштейн левый

Заводской номер: 16Y-40-03101 Количество на модель: 2
16Y-40-03101
2
13

Номер детали на чертеже:

13

Кронштейн левый (сварной)

Заводской номер: 16Y-40-03100 Количество на модель:
16Y-40-03100
14

Номер детали на чертеже:

14

Пластина направляющая

Заводской номер: 16Y-40-03102 Количество на модель: 2
16Y-40-03102
2
15

Номер детали на чертеже:

15

Кронштейн правый (сварной)

Заводской номер: 16Y-40-03400 Количество на модель:
16Y-40-03400
15

Номер детали на чертеже:

15

Кронштейн правый

Заводской номер: 16Y-40-03401 Количество на модель: 2
16Y-40-03401
2
17

Номер детали на чертеже:

17

Штифт установочный

Заводской номер: 16Y-40-03001 Количество на модель: 4
16Y-40-03001
4
18

Номер детали на чертеже:

18

Гайка

Заводской номер: 01582-01613 Количество на модель: 4
01582-01613
4
19

Номер детали на чертеже:

19

Шайба

Заводской номер: 01602-01648 Количество на модель: 4
01602-01648
4
21

Номер детали на чертеже:

21

Шайба регулировочная

Заводской номер: 16Y-40-03004 Количество на модель: 40
16Y-40-03004
40
22

Номер детали на чертеже:

22

Крышка боковая

Заводской номер: 16Y-40-Q3002 Количество на модель: 4
16Y-40-Q3002
4
23

Номер детали на чертеже:

23

Болт

Заводской номер: 01010-31650 Количество на модель: 16
01010-31650
16
