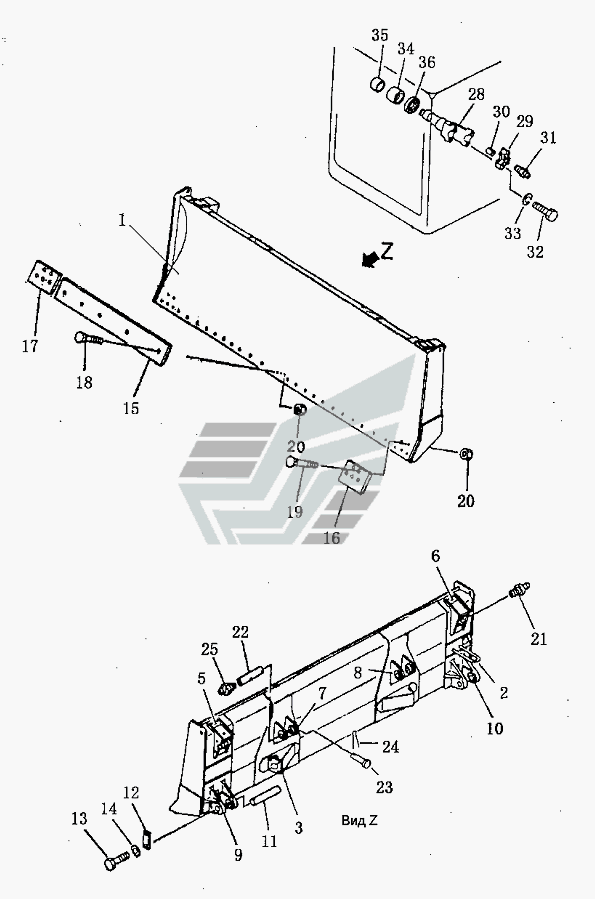

Рама прямого наклоняемого отвала (SD16L) Shantui SD16. Каталог 2008г.

Отвал наклоняемый прямой (SD16L) Shantui SD16 Отвал угловой (SD16, SD16E) Shantui SD16

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Отвал

Заводской номер: 16L-80-10000 Количество на модель: 1
16L-80-10000
1
2

Номер детали на чертеже:

2

Стержень U-образный

Заводской номер: 16L-80-10004 Количество на модель: 1
16L-80-10004
1
3

Номер детали на чертеже:

3

Кронштейн

Заводской номер: 16L-80-13000 Количество на модель: 2
16L-80-13000
2
5

Номер детали на чертеже:

5

Кронштейн левый

Заводской номер: 161-80-11000 Количество на модель: 1
161-80-11000
1
6

Номер детали на чертеже:

6

Кронштейн правый

Заводской номер: 161-80-12000 Количество на модель: 1
161-80-12000
1
7

Номер детали на чертеже:

7

Кронштейн левого гидроцилиндра

Заводской номер: 1.6L-80-10018 Количество на модель: 1
1.6L-80-10018
1
8

Номер детали на чертеже:

8

Кронштейн правого гидроцилиндра

Заводской номер: 16L-80-10019 Количество на модель: 1
16L-80-10019
1
9

Номер детали на чертеже:

9

Кронштейн левый

Заводской номер: 16L-80-10020 Количество на модель: 1
16L-80-10020
1
10

Номер детали на чертеже:

10

Кронштейн правый

Заводской номер: 16L-80-10021 Количество на модель: 1
16L-80-10021
1
11

Номер детали на чертеже:

11

Ось

Заводской номер: 16L-80-00008 Количество на модель: 2
16L-80-00008
2
12

Номер детали на чертеже:

12

Пластина установочная

Заводской номер: 161-80-00010 Количество на модель: 2
161-80-00010
2
13

Номер детали на чертеже:

13

Болт

Заводской номер: 01010-51225 Количество на модель: 4
01010-51225
4
14

Номер детали на чертеже:

14

Рессорная шайба

Заводской номер: 01602-01236 Количество на модель: 4
01602-01236
4
15

Номер детали на чертеже:

15

Нож

Заводской номер: 16L-80-00011 Количество на модель: 4
16L-80-00011
4
15

Номер детали на чертеже:

15

Нож

Заводской номер: 16L-80-00026 Количество на модель: 1
16L-80-00026
1
16

Номер детали на чертеже:

16

Нож угловой левый

Заводской номер: 16L-80-00012 Количество на модель: 1
16L-80-00012
1
17

Номер детали на чертеже:

17

Нож угловой правый

Заводской номер: 161-80-00013 Количество на модель: 1
161-80-00013
1
18

Номер детали на чертеже:

18

Болт

Заводской номер: 16L-80-00024 Количество на модель: 29
16L-80-00024
29
19

Номер детали на чертеже:

19

Болт

Заводской номер: 16L-80-00025 Количество на модель: 4
16L-80-00025
4
20

Номер детали на чертеже:

20

Гайка

Заводской номер: 16L-80-00001 Количество на модель: 33
16L-80-00001
33
21

Номер детали на чертеже:

21

Масленка М10х1

Заводской номер: 07020-01018 Количество на модель: 2
07020-01018
2
22

Номер детали на чертеже:

22

Ось

Заводской номер: 16Y-81-00015 Количество на модель: 2
16Y-81-00015
2
23

Номер детали на чертеже:

23

Палец

Заводской номер: 16Y-81-00016 Количество на модель: 2
16Y-81-00016
2
24

Номер детали на чертеже:

24

Палец

Заводской номер: 04050-02016 Количество на модель: 2
04050-02016
2
28

Номер детали на чертеже:

28

Вилка

Заводской номер: 16Y-85-00003 Количество на модель: 2
16Y-85-00003
2
29

Номер детали на чертеже:

29

Крышка подшипника

Заводской номер: 16Y-85-00002 Количество на модель: 4
16Y-85-00002
4
30

Номер детали на чертеже:

30

Манжета

Заводской номер: 16Y-85-00001 Количество на модель: 2
16Y-85-00001
2
32

Номер детали на чертеже:

32

Болт

Заводской номер: 01010-31470 Количество на модель: 8
01010-31470
8
33

Номер детали на чертеже:

33

Рессорная шайба

Заводской номер: 01602-01442 Количество на модель: 8
01602-01442
8
34

Номер детали на чертеже:

34

Втулка

Заводской номер: 16Y-85-30000 Количество на модель: 2
16Y-85-30000
2
35

Номер детали на чертеже:

35

Втулка

Заводской номер: 16Y-85-40000 Количество на модель: 2
16Y-85-40000
2
36

Номер детали на чертеже:

36

Кольцо пылезащитное

Заводской номер: 16Y-85-10000 Количество на модель: 2
16Y-85-10000
2
