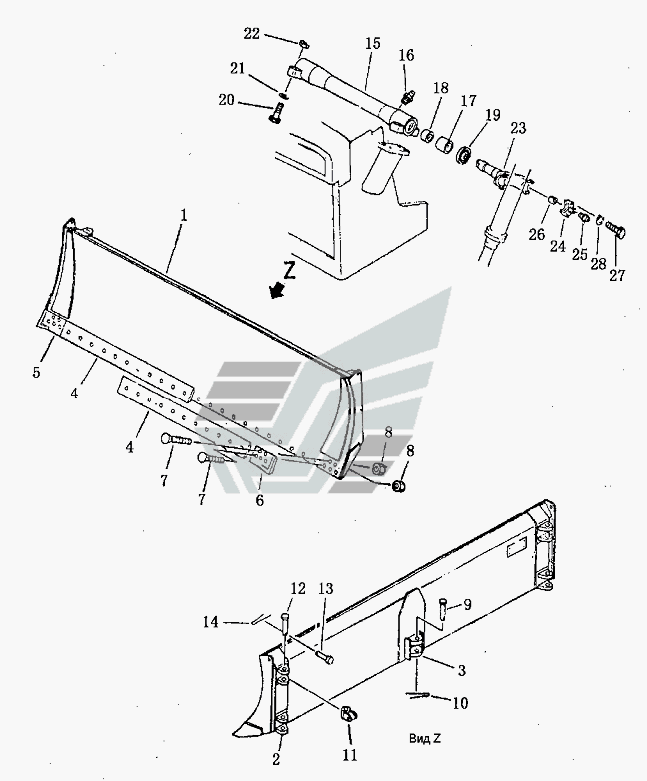

Отвал угловой (SD16, SD16E) Shantui SD16. Каталог 2008г.

Рама прямого наклоняемого отвала (SD16L) Shantui SD16 Рама дугообразная (SD16, SD16E) Shantui SD16

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Отвал

Заводской номер: 16Y-81-10000 Количество на модель: 1
16Y-81-10000
1
2

Номер детали на чертеже:

2

Кронштейн

Заводской номер: 16Y-81-12000 Количество на модель: 4
16Y-81-12000
4
3

Номер детали на чертеже:

3

Кронштейн

Заводской номер: 16Y-81-11000 Количество на модель: 1
16Y-81-11000
1
4

Номер детали на чертеже:

4

Нож

Заводской номер: 16Y-81-00004 Количество на модель: 2
16Y-81-00004
2
5

Номер детали на чертеже:

5

Нож угловой левый

Заводской номер: 16Y-81-00002 Количество на модель: 1
16Y-81-00002
1
6

Номер детали на чертеже:

6

Нож угловой правый

Заводской номер: 16Y-81-00003 Количество на модель: 1
16Y-81-00003
1
7

Номер детали на чертеже:

7

Болт

Заводской номер: 154-71-41270 Количество на модель: 32
154-71-41270
32
8

Номер детали на чертеже:

8

Гайка

Заводской номер: 154-70-22270 Количество на модель: 32
154-70-22270
32
9

Номер детали на чертеже:

9

Палец

Заводской номер: 16Y-81-00020 Количество на модель: 1
16Y-81-00020
1
10

Номер детали на чертеже:

10

Чека разводная

Заводской номер: 04050-08070 Количество на модель: 1
04050-08070
1
11

Номер детали на чертеже:

11

Деталь соединительная

Заводской номер: 16Y-81-20000 Количество на модель: 4
16Y-81-20000
4
12

Номер детали на чертеже:

12

Палец

Заводской номер: 16Y-81-00006 Количество на модель: 4
16Y-81-00006
4
13

Номер детали на чертеже:

13

Палец

Заводской номер: 16Y-81-00005 Количество на модель: 4
16Y-81-00005
4
14

Номер детали на чертеже:

14

Чека разводная

Заводской номер: 04050-05630 Количество на модель: 4
04050-05630
4
15

Номер детали на чертеже:

15

Кронштейн

Заводской номер: 16Y-85-20000 Количество на модель: 1
16Y-85-20000
1
16

Номер детали на чертеже:

16

Масленка

Заводской номер: 07020-00900 Количество на модель: 2
07020-00900
2
17

Номер детали на чертеже:

17

Втулка

Заводской номер: 16Y-85-30000 Количество на модель: 2
16Y-85-30000
2
18

Номер детали на чертеже:

18

Втулка

Заводской номер: 16Y-85-40000 Количество на модель: 2
16Y-85-40000
2
19

Номер детали на чертеже:

19

Кольцо пылезащитное

Заводской номер: 16Y-85-10000 Количество на модель: 2
16Y-85-10000
2
20

Номер детали на чертеже:

20

Болт

Заводской номер: 01051-61830 Количество на модель: 8
01051-61830
8
21

Номер детали на чертеже:

21

Шайба

Заводской номер: 01602-01854 Количество на модель: 8
01602-01854
8
22

Номер детали на чертеже:

22

Гайка

Заводской номер: 01582-01815 Количество на модель: 8
01582-01815
8
23

Номер детали на чертеже:

23

Вилка

Заводской номер: 16Y-85-00003 Количество на модель: 2
16Y-85-00003
2
24

Номер детали на чертеже:

24

Крышка подшипника

Заводской номер: 16Y-85-00002 Количество на модель: 4
16Y-85-00002
4
25

Номер детали на чертеже:

25

Масленка

Заводской номер: 07020-00000 Количество на модель: 4
07020-00000
4
26

Номер детали на чертеже:

26

Манжета

Заводской номер: 16Y-85-00001 Количество на модель: 4
16Y-85-00001
4
27

Номер детали на чертеже:

27

Болт

Заводской номер: 01010-31470 Количество на модель: 8
01010-31470
8
28

Номер детали на чертеже:

28

Рессорная шайба

Заводской номер: 01602-01442 Количество на модель: 8
01602-01442
8
