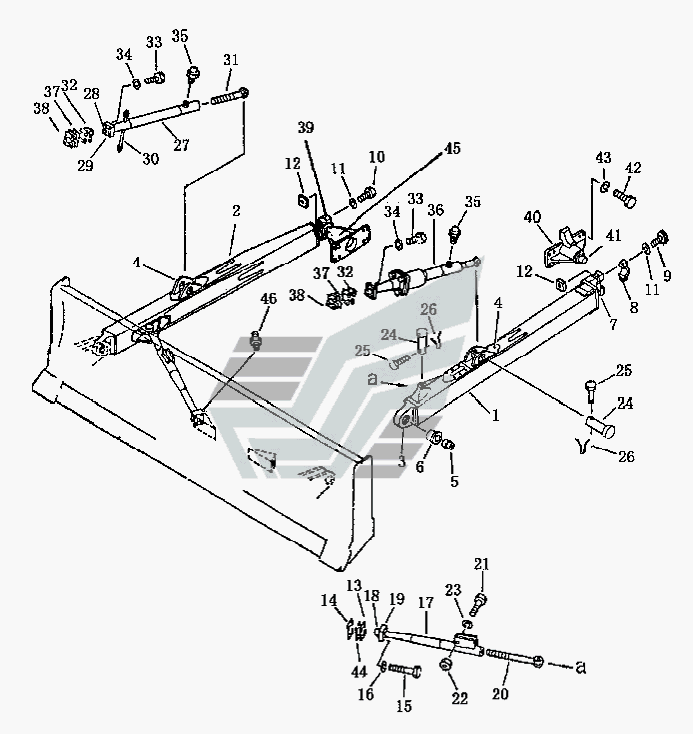

Отвал наклоняемый прямой (SD16L) Shantui SD16. Каталог 2008г.

Рама прямого наклоняемого отвала (SD16, SD16E) Shantui SD16 Рама прямого наклоняемого отвала (SD16L) Shantui SD16

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Тяга отвала левая

Заводской номер: 16L-80-20000 Количество на модель: 1
16L-80-20000
1
2

Номер детали на чертеже:

2

Тяга отвала правая

Заводской номер: 161-80-40000 Количество на модель: 1
161-80-40000
1
3

Номер детали на чертеже:

3

Кронштейн

Заводской номер: 16L--80-20007 Количество на модель: 1
16L--80-20007
1
4

Номер детали на чертеже:

4

Кронштейн

Заводской номер: 16L-80-20009 Количество на модель: 2
16L-80-20009
2
5

Номер детали на чертеже:

5

Втулка

Заводской номер: 16L-80-00009 Количество на модель: 2
16L-80-00009
2
6

Номер детали на чертеже:

6

Втулка

Заводской номер: 16L-80-00007 Количество на модель: 2
16L-80-00007
2
7

Номер детали на чертеже:

7

Кронштейн

Заводской номер: 16L-80-20001 Количество на модель: 1
16L-80-20001
1
8

Номер детали на чертеже:

8

Крышка подшипника

Заводской номер: 16L-80-00003 Количество на модель: 1
16L-80-00003
1
9

Номер детали на чертеже:

9

Болт

Заводской номер: 16L-80-00004 Количество на модель: 2
16L-80-00004
2
10

Номер детали на чертеже:

10

Болт

Заводской номер: 16L-80-00014 Количество на модель: 2
16L-80-00014
2
11

Номер детали на чертеже:

11

Шайба

Заводской номер: 01602-02472 Количество на модель: 4
01602-02472
4
12

Номер детали на чертеже:

12

Гайка

Заводской номер: 16L-80-00027 Количество на модель: 4
16L-80-00027
4
13

Номер детали на чертеже:

13

Шайба 1,00 мм

Заводской номер: 16L-80-00018 Количество на модель: 8
16L-80-00018
8
14

Номер детали на чертеже:

14

Шайба 0,50 мм

Заводской номер: 16L-80-00017 Количество на модель: 12
16L-80-00017
12
15

Номер детали на чертеже:

15

Болт

Заводской номер: 01010-52065 Количество на модель: 8
01010-52065
8
16

Номер детали на чертеже:

16

Шайба

Заводской номер: 01010-02060 Количество на модель: 8
01010-02060
8
17

Номер детали на чертеже:

17

Стойка

Заводской номер: 16L-80-60000 Количество на модель: 2
16L-80-60000
2
18

Номер детали на чертеже:

18

Шарнир шаровой

Заводской номер: 16L-80-60001 Количество на модель: 2
16L-80-60001
2
19

Номер детали на чертеже:

19

Колпачок

Заводской номер: 16Y-80-60004 Количество на модель: 2
16Y-80-60004
2
20

Номер детали на чертеже:

20

Винт

Заводской номер: 16L-80-00015 Количество на модель: 2
16L-80-00015
2
21

Номер детали на чертеже:

21

Болт

Заводской номер: 01011-52000 Количество на модель: 2
01011-52000
2
22

Номер детали на чертеже:

22

Гайка

Заводской номер: 01580-02016 Количество на модель: 2
01580-02016
2
23

Номер детали на чертеже:

23

Шайба

Заводской номер: 01602-02060 Количество на модель: 2
01602-02060
2
24

Номер детали на чертеже:

24

Ось

Заводской номер: 16L-80-00002 Количество на модель: 4
16L-80-00002
4
25

Номер детали на чертеже:

25

Палец

Заводской номер: 16L-80-00005 Количество на модель: 4
16L-80-00005
4
26

Номер детали на чертеже:

26

Палец

Заводской номер: 04050-02016 Количество на модель: 4
04050-02016
4
27

Номер детали на чертеже:

27

Стойка наклонная

Заводской номер: 16L-80-70000 Количество на модель: 1
16L-80-70000
1
28

Номер детали на чертеже:

28

Шарнир шаровой

Заводской номер: 16Y-80-50006 Количество на модель: 1
16Y-80-50006
1
29

Номер детали на чертеже:

29

Колпачок

Заводской номер: 16Y-80-50007 Количество на модель: 1
16Y-80-50007
1
30

Номер детали на чертеже:

30

Тяга

Заводской номер: 16L-80-71000 Количество на модель: 1
16L-80-71000
1
31

Номер детали на чертеже:

31

Стержень

Заводской номер: 16L-80-00022 Количество на модель: 1
16L-80-00022
1
32

Номер детали на чертеже:

32

Шайба 1,00 мм

Заводской номер: 16L-80-00021 Количество на модель: 12
16L-80-00021
12
33

Номер детали на чертеже:

33

Болт

Заводской номер: 01010-51865 Количество на модель: 8
01010-51865
8
34

Номер детали на чертеже:

34

Шайба

Заводской номер: 01602-01854 Количество на модель: 8
01602-01854
8
35

Номер детали на чертеже:

35

Масленка М10х1

Заводской номер: 07020-01018 Количество на модель: 2
07020-01018
2
36

Номер детали на чертеже:

36

Гидроцилиндр наклона

Заводской номер: 16Y-63-13000 Количество на модель: 1
16Y-63-13000
1
37

Номер детали на чертеже:

37

Шайба 0,20 мм

Заводской номер: 16L-80-00019 Количество на модель: 8
16L-80-00019
8
38

Номер детали на чертеже:

38

Шайба 0,50 мм

Заводской номер: 16L-80-00020 Количество на модель: 12
16L-80-00020
12
39

Номер детали на чертеже:

39

Крышка подшипника

Заводской номер: 16L-80-00023 Количество на модель: 1
16L-80-00023
1
40

Номер детали на чертеже:

40

Цапфа левая

Заводской номер: 16L-80-30000 Количество на модель: 1
16L-80-30000
1
41

Номер детали на чертеже:

41

Шарнир шаровой

Заводской номер: 16Y-80-10002 Количество на модель: 1
16Y-80-10002
1
42

Номер детали на чертеже:

42

Болт

Заводской номер: 01010-52050 Количество на модель: 16
01010-52050
16
44

Номер детали на чертеже:

44

Шайба 0,10 мм

Заводской номер: 16L-80-00016 Количество на модель: 12
16L-80-00016
12
45

Номер детали на чертеже:

45

Цапфа правая

Заводской номер: 16L-80-50000 Количество на модель: 1
16L-80-50000
1
