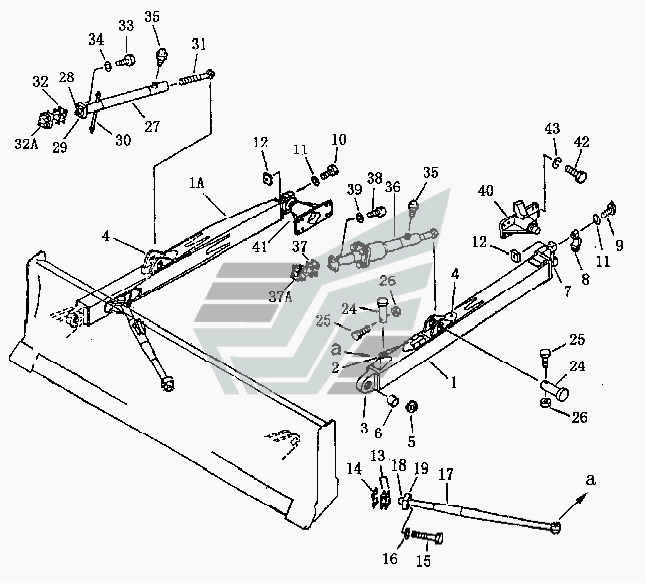

Рама прямого наклоняемого отвала (SD16, SD16E) Shantui SD16. Каталог 2008г.

Отвал наклоняемый прямой (SD16, SD16E) Shantui SD16 Отвал наклоняемый прямой (SD16L) Shantui SD16

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Шайба

Заводской номер: 01643-32060 Количество на модель: 8
01643-32060
8

Номер детали на чертеже:

Шайба 0,50 мм

Заводской номер: 16Y-80-00009 Количество на модель: 8
16Y-80-00009
8

Номер детали на чертеже:

Шайба 1,00 мм

Заводской номер: 16Y-80-00010 Количество на модель: 8
16Y-80-00010
8

Номер детали на чертеже:

Стержень

Заводской номер: 16Y-80-00005 Количество на модель: 1
16Y-80-00005
1

Номер детали на чертеже:

Тяга

Заводской номер: 16Y-80-51000 Количество на модель: 1
16Y-80-51000
1

Номер детали на чертеже:

Колпачок

Заводской номер: 16Y-80-50007 Количество на модель: 1
16Y-80-50007
1

Номер детали на чертеже:

Шарнир шаровой

Заводской номер: 16Y-80-50006 Количество на модель: 1
16Y-80-50006
1

Номер детали на чертеже:

Стойка

Заводской номер: 16Y-80-50000 Количество на модель: 1
16Y-80-50000
1

Номер детали на чертеже:

Гайка

Заводской номер: 01598-01214 Количество на модель: 4
01598-01214
4

Номер детали на чертеже:

Болт

Заводской номер: 01010-51865 Количество на модель: 8
01010-51865
8

Номер детали на чертеже:

Шайба

Заводской номер: 01643-31845 Количество на модель: 8
01643-31845
8

Номер детали на чертеже:

Масленка М10х1

Заводской номер: 07020-01018 Количество на модель: 2
07020-01018
2

Номер детали на чертеже:

Болт

Заводской номер: 01010-52045 Количество на модель: 16
01010-52045
16

Номер детали на чертеже:

Цапфа правая

Заводской номер: 16Y-80-20000 Количество на модель: 1
16Y-80-20000
1

Номер детали на чертеже:

Цапфа левая

Заводской номер: 16Y-80-10000 Количество на модель: 1
16Y-80-10000
1

Номер детали на чертеже:

Уплотнительная шайба

Заводской номер: 01643-21845 Количество на модель: 4
01643-21845
4

Номер детали на чертеже:

Гидроцилиндр наклона

Заводской номер: 16Y-63-13000 Количество на модель: 1
16Y-63-13000
1

Номер детали на чертеже:

Болт

Заводской номер: 01010-51265 Количество на модель: 4
01010-51265
4

Номер детали на чертеже:

Палец

Заводской номер: 16Y-80-00020 Количество на модель: 4
16Y-80-00020
4

Номер детали на чертеже:

Колпачок

Заводской номер: 16Y-80-60004 Количество на модель: 2
16Y-80-60004
2

Номер детали на чертеже:

Крышка левая

Заводской номер: 16Y-80-00006 Количество на модель: 1
16Y-80-00006
1

Номер детали на чертеже:

Опора

Заводской номер: 16Y-80-31000 Количество на модель: 1
16Y-80-31000
1

Номер детали на чертеже:

Стойка

Заводской номер: 16Y-80-30006 Количество на модель: 4
16Y-80-30006
4

Номер детали на чертеже:

Стойка

Заводской номер: 16Y-80-30005 Количество на модель: 2
16Y-80-30005
2

Номер детали на чертеже:

Кронштейн

Заводской номер: 16Y-80-30004 Количество на модель: 2
16Y-80-30004
2

Номер детали на чертеже:

Деталь соединительная

Заводской номер: 16Y-80-30007 Количество на модель: 2
16Y-80-30007
2

Номер детали на чертеже:

Кронштейн

Заводской номер: 16Y-80-30012 Количество на модель: 2
16Y-80-30012
2

Номер детали на чертеже:

Тяга отвала правая

Заводской номер: 16Y-80-40000 Количество на модель: 1
16Y-80-40000
1

Номер детали на чертеже:

Крышка правая

Заводской номер: 16Y-80-00007 Количество на модель: 1
16Y-80-00007
1

Номер детали на чертеже:

Болт

Заводской номер: 01011-52465 Количество на модель: 2
01011-52465
2

Номер детали на чертеже:

Болт

Заводской номер: 01011-52430 Количество на модель: 2
01011-52430
2

Номер детали на чертеже:

Шарнир шаровой

Заводской номер: 16Y-80-60001 Количество на модель: 2
16Y-80-60001
2

Номер детали на чертеже:

Стойка наклонная

Заводской номер: 16Y-80-60000 Количество на модель: 2
16Y-80-60000
2

Номер детали на чертеже:

Болт

Заводской номер: 01011-52055 Количество на модель: 8
01011-52055
8

Номер детали на чертеже:

Шайба

Заводской номер: 16Y-80-00015 Количество на модель: 4
16Y-80-00015
4

Номер детали на чертеже:

Шайба 1,00 мм

Заводской номер: 16Y-80-00016 Количество на модель: 24
16Y-80-00016
24

Номер детали на чертеже:

Гайка

Заводской номер: 16Y-80-00008 Количество на модель: 4
16Y-80-00008
4

Номер детали на чертеже:

Уплотнительная шайба

Заводской номер: 01643-32460 Количество на модель: 4
01643-32460
4

Номер детали на чертеже:

Тяга отвала левая

Заводской номер: 16Y-80-30000 Количество на модель: 1
16Y-80-30000
1
