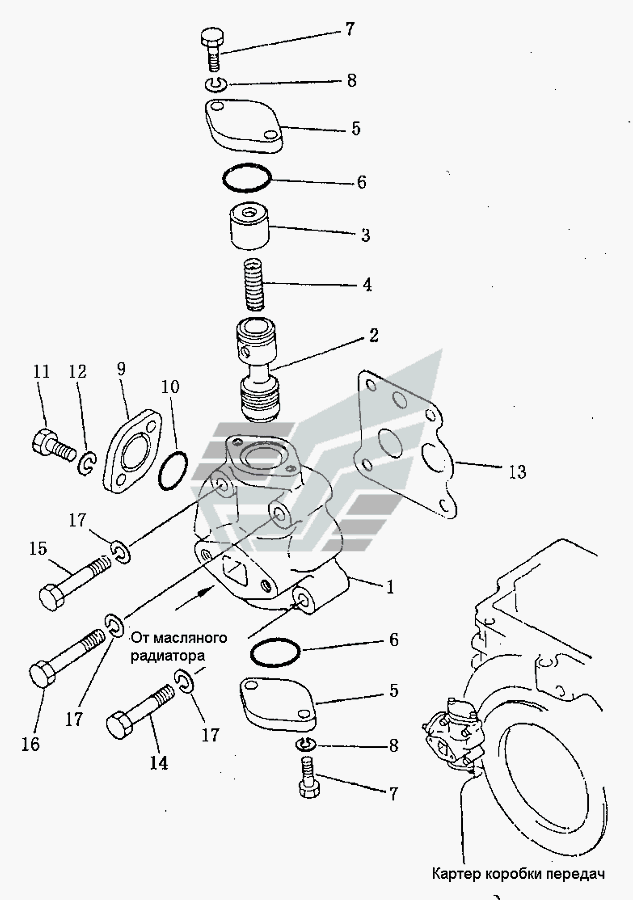

Клапан смазочный Shantui SD16. Каталог 2008г.

Клапан редукционный Shantui SD16 Гидрораспределитель управления отвалом Shantui SD16

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Клапан смазочный

Заводской номер: 16Y-75-20000 (144-15-24002) Количество на модель: 1
16Y-75-20000 (144-15-24002)
1
1

Номер детали на чертеже:

1

Корпус клапана

Заводской номер: 154-15-14110 Количество на модель: 1
154-15-14110
1
2

Номер детали на чертеже:

2

Стержень клапана

Заводской номер: 144-15-14130 Количество на модель: 1
144-15-14130
1
3

Номер детали на чертеже:

3

Втулка направляющая

Заводской номер: 175-15-14140 Количество на модель: 1
175-15-14140
1
4

Номер детали на чертеже:

4

Пружина

Заводской номер: 145-15-44160 Количество на модель: 1
145-15-44160
1
5

Номер детали на чертеже:

5

Крышка

Заводской номер: 154-15-14150 Количество на модель: 2
154-15-14150
2
6

Номер детали на чертеже:

6

Кольцо круглого сечения

Заводской номер: 07000-73032 Количество на модель: 2
07000-73032
2
7

Номер детали на чертеже:

7

Болт

Заводской номер: 01010-50825 Количество на модель: 4
01010-50825
4
8

Номер детали на чертеже:

8

Шайба

Заводской номер: 01602-20825 Количество на модель: 4
01602-20825
4
9

Номер детали на чертеже:

9

Крышка

Заводской номер: 144-15-14150 Количество на модель: 1
144-15-14150
1
10

Номер детали на чертеже:

10

Кольцо круглого сечения

Заводской номер: 07000-73025 Количество на модель: 1
07000-73025
1
11

Номер детали на чертеже:

11

Болт

Заводской номер: 01010-51025 Количество на модель: 2
01010-51025
2
12

Номер детали на чертеже:

12

Шайба

Заводской номер: 01602-21030 Количество на модель: 2
01602-21030
2
13

Номер детали на чертеже:

13

Сальник

Заводской номер: 154-15-14160 Количество на модель: 1
154-15-14160
1
14

Номер детали на чертеже:

14

Болт

Заводской номер: 01010-51055 Количество на модель: 2
01010-51055
2
15

Номер детали на чертеже:

15

Болт

Заводской номер: 01010-51060 Количество на модель: 1
01010-51060
1
16

Номер детали на чертеже:

16

Шайба

Заводской номер: 01010-51065 Количество на модель: 1
01010-51065
1
