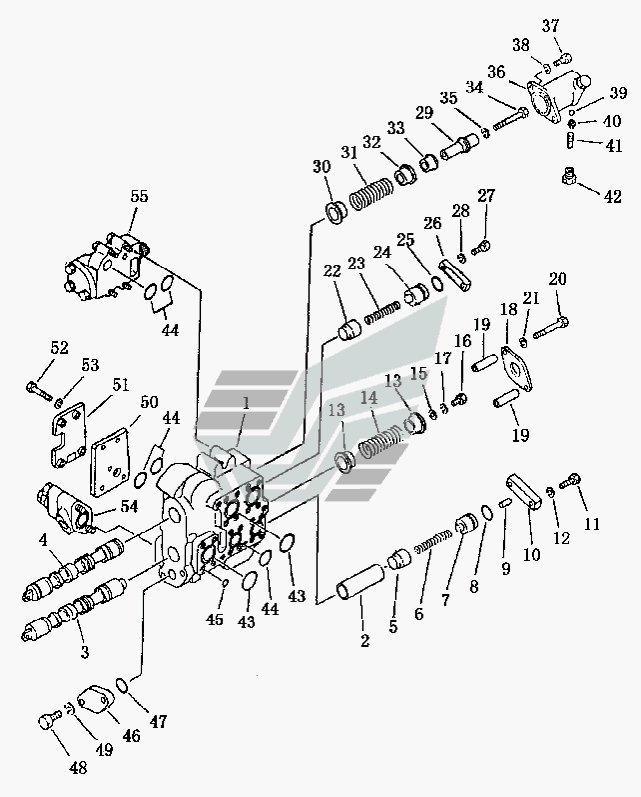

Гидрораспределитель управления отвалом Shantui SD16. Каталог 2008г.

Клапан смазочный Shantui SD16 Гидрораспределитель управления отвалом Shantui SD16

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Гидрораспределитель управления отвалом в сборе

Заводской номер: 16Y-60-05000 (701-33-12006) Количество на модель: 1
16Y-60-05000 (701-33-12006)
1
1

Номер детали на чертеже:

1

Корпус гидрораспределителя в сборе

Заводской номер: 701-33-32005 Количество на модель: 1
701-33-32005
1
1

Номер детали на чертеже:

1

Корпус

Заводской номер: 701-33-32113 Количество на модель: 1
701-33-32113
1
2

Номер детали на чертеже:

2

Манжета

Заводской номер: 701-33-32221 Количество на модель: 1
701-33-32221
1
3

Номер детали на чертеже:

3

Стержень

Заводской номер: 701-33-31480 Количество на модель: 1
701-33-31480
1
4

Номер детали на чертеже:

4

Стержень

Заводской номер: 701-33-31470 Количество на модель: 1
701-33-31470
1
5

Номер детали на чертеже:

5

Золотник

Заводской номер: 701-33-32130 Количество на модель: 1
701-33-32130
1
6

Номер детали на чертеже:

6

Пружина

Заводской номер: 701-33-32140 Количество на модель: 1
701-33-32140
1
7

Номер детали на чертеже:

7

Седло

Заводской номер: 701-33-32152 Количество на модель: 1
701-33-32152
1
8

Номер детали на чертеже:

8

Кольцо

Заводской номер: 07000-13025 Количество на модель: 1
07000-13025
1
9

Номер детали на чертеже:

9

Фиксирующий штифт

Заводской номер: 04020-00514 Количество на модель: 1
04020-00514
1
10

Номер детали на чертеже:

10

Пластина

Заводской номер: 701-33-32160 Количество на модель: 1
701-33-32160
1
11

Номер детали на чертеже:

11

Болт

Заводской номер: 01010-31240 Количество на модель: 2
01010-31240
2
12

Номер детали на чертеже:

12

Рессорная шайба

Заводской номер: 01602-01236 Количество на модель: 2
01602-01236
2
13

Номер детали на чертеже:

13

Корпус подшипника

Заводской номер: 701-33-31370 Количество на модель: 2
701-33-31370
2
14

Номер детали на чертеже:

14

Пружина

Заводской номер: 701-31-31130 Количество на модель: 1
701-31-31130
1
15

Номер детали на чертеже:

15

Шайба

Заводской номер: 701-33-31210 Количество на модель: 1
701-33-31210
1
16

Номер детали на чертеже:

16

Болт

Заводской номер: 01010-31220 Количество на модель: 1
01010-31220
1
18

Номер детали на чертеже:

18

Бак

Заводской номер: 701-33-46340 Количество на модель: 1
701-33-46340
1
19

Номер детали на чертеже:

19

Втулка

Заводской номер: 701-33-31460 Количество на модель: 2
701-33-31460
2
20

Номер детали на чертеже:

20

Болт

Заводской номер: 01010-31095 Количество на модель: 2
01010-31095
2
21

Номер детали на чертеже:

21

Шайба

Заводской номер: 01602-01030 Количество на модель: 2
01602-01030
2
22

Номер детали на чертеже:

22

Клапан

Заводской номер: 701-33-31120 Количество на модель: 1
701-33-31120
1
23

Номер детали на чертеже:

23

Рессора

Заводской номер: 701-33-31130 Количество на модель: 1
701-33-31130
1
24

Номер детали на чертеже:

24

Гнездо

Заводской номер: 701-33-31150 Количество на модель: 1
701-33-31150
1
25

Номер детали на чертеже:

25

Кольцо

Заводской номер: 07000-13035 Количество на модель: 1
07000-13035
1
26

Номер детали на чертеже:

26

Прокладочная пластина

Заводской номер: 701-33-31160 Количество на модель: 1
701-33-31160
1
27

Номер детали на чертеже:

27

Болт

Заводской номер: 01010-31235 Количество на модель: 1
01010-31235
1
29

Номер детали на чертеже:

29

Стопор

Заводской номер: 701-31-31121 Количество на модель: 1
701-31-31121
1
30

Номер детали на чертеже:

30

Защитное кольцо

Заводской номер: 701-33-31380 Количество на модель: 1
701-33-31380
1
32

Номер детали на чертеже:

32

Втулка защитная

Заводской номер: 701-33-31390 Количество на модель: 1
701-33-31390
1
33

Номер детали на чертеже:

33

Втулка

Заводской номер: 701-33-31281 Количество на модель: 1
701-33-31281
1
34

Номер детали на чертеже:

34

Болт

Заводской номер: 701-33-31292 Количество на модель: 1
701-33-31292
1
36

Номер детали на чертеже:

36

Корпус внешний

Заводской номер: 701-33-31311 Количество на модель: 1
701-33-31311
1
37

Номер детали на чертеже:

37

Болт

Заводской номер: 01010-31030 Количество на модель: 2
01010-31030
2
39

Номер детали на чертеже:

39

Шарик

Заводской номер: 701-33-31320 Количество на модель: 3
701-33-31320
3
40

Номер детали на чертеже:

40

Направляющая

Заводской номер: 701-33-31330 Количество на модель: 3
701-33-31330
3
41

Номер детали на чертеже:

41

Пружина

Заводской номер: 701-33-31340 Количество на модель: 3
701-33-31340
3
42

Номер детали на чертеже:

42

Пробка

Заводской номер: 701-33-31350 Количество на модель: 3
701-33-31350
3
43

Номер детали на чертеже:

43

Кольцо

Заводской номер: 07000-13045 Количество на модель: 3
07000-13045
3
45

Номер детали на чертеже:

45

Кольцо

Заводской номер: 07000-02015 Количество на модель: 23
07000-02015
23
46

Номер детали на чертеже:

46

Крышка

Заводской номер: 701-33-31360 Количество на модель: 1
701-33-31360
1
47

Номер детали на чертеже:

47

Кольцо

Заводской номер: 07000-13040 Количество на модель: 1
07000-13040
1
48

Номер детали на чертеже:

48

Болт

Заводской номер: 01010-31440 Количество на модель: 2
01010-31440
2
49

Номер детали на чертеже:

49

Рессорная шайба

Заводской номер: 01602-01442 Количество на модель: 2
01602-01442
2
50

Номер детали на чертеже:

50

Пластина

Заводской номер: 701-33-32191 Количество на модель: 1
701-33-32191
1
51

Номер детали на чертеже:

51

Пластина стопорная

Заводской номер: 701-33-32240 Количество на модель: 1
701-33-32240
1
52

Номер детали на чертеже:

52

Болт

Заводской номер: 01010-31260 Количество на модель: 4
01010-31260
4
54

Номер детали на чертеже:

54

Главный предохранительный клапан

Заводской номер: 701-30-51002 Количество на модель: 1
701-30-51002
1
55

Номер детали на чертеже:

55

Клапан всасывающий в сборе

Заводской номер: 701-30-62002 Количество на модель: 1
701-30-62002
1
