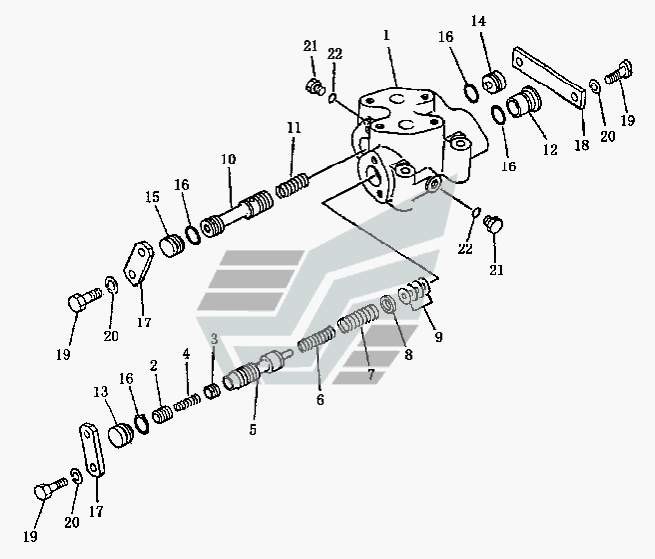

Клапан редукционный Shantui SD16. Каталог 2008г.

Радиатор масляный Shantui SD16 Клапан смазочный Shantui SD16

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Клапан редукционный

Заводской номер: 16Y-76-23000 (144-49-16101) Количество на модель: 1
16Y-76-23000 (144-49-16101)
1
1

Номер детали на чертеже:

1

Корпус клапана

Заводской номер: 144-49-16110 Количество на модель: 1
144-49-16110
1
2

Номер детали на чертеже:

2

Золотник клапана

Заводской номер: 104-15-25480 Количество на модель: 1
104-15-25480
1
3

Номер детали на чертеже:

3

Золотник клапана

Заводской номер: 104-15-25490 Количество на модель: 1
104-15-25490
1
4

Номер детали на чертеже:

4

Пружина

Заводской номер: 125-15-15290 Количество на модель: 1
125-15-15290
1
5

Номер детали на чертеже:

5

Стержень клапана

Заводской номер: 144-49-16170 Количество на модель: 1
144-49-16170
1
6

Номер детали на чертеже:

6

Пружина

Заводской номер: 104-15-25280 Количество на модель: 1
104-15-25280
1
7

Номер детали на чертеже:

7

Пружина

Заводской номер: 104-15-25290 Количество на модель: 1
104-15-25290
1
8

Номер детали на чертеже:

8

Проставка

Заводской номер: 104-15-25260 Количество на модель: 1
104-15-25260
1
9

Номер детали на чертеже:

9

Шайба 0,50 мм

Заводской номер: 113-15-25260 Количество на модель: 4
113-15-25260
4
9

Номер детали на чертеже:

9

Шайба 0,20 мм

Заводской номер: 113-15-25270 Количество на модель: 2
113-15-25270
2
10

Номер детали на чертеже:

10

Стержень клапана

Заводской номер: 144-49-16180 Количество на модель: 1
144-49-16180
1
11

Номер детали на чертеже:

11

Пружина

Заводской номер: 144-49-21621 Количество на модель: 1
144-49-21621
1
12

Номер детали на чертеже:

12

Пробка

Заводской номер: 144-49-16121 Количество на модель: 1
144-49-16121
1
13

Номер детали на чертеже:

13

Пробка

Заводской номер: 144-49-16130 Количество на модель: 1
144-49-16130
1
14

Номер детали на чертеже:

14

Пробка

Заводской номер: 144-49-16140 Количество на модель: 1
144-49-16140
1
15

Номер детали на чертеже:

15

Пробка

Заводской номер: 144-49-16150 Количество на модель: 1
144-49-16150
1
16

Номер детали на чертеже:

16

Кольцо круглого сечения

Заводской номер: 07000-02020 Количество на модель: 4
07000-02020
4
17

Номер детали на чертеже:

17

Пластина

Заводской номер: 144-49-16160 Количество на модель: 2
144-49-16160
2
18

Номер детали на чертеже:

18

Пластина

Заводской номер: 113-15-25350 Количество на модель: 1
113-15-25350
1
19

Номер детали на чертеже:

19

Болт

Заводской номер: 01010-50816 Количество на модель: 6
01010-50816
6
20

Номер детали на чертеже:

20

Шайба

Заводской номер: 01602-20825 Количество на модель: 6
01602-20825
6
21

Номер детали на чертеже:

21

Пластина

Заводской номер: 07040-10807 Количество на модель: 2
07040-10807
2
22

Номер детали на чертеже:

22

Кольцо

Заводской номер: 07002-00823 Количество на модель: 2
07002-00823
2
