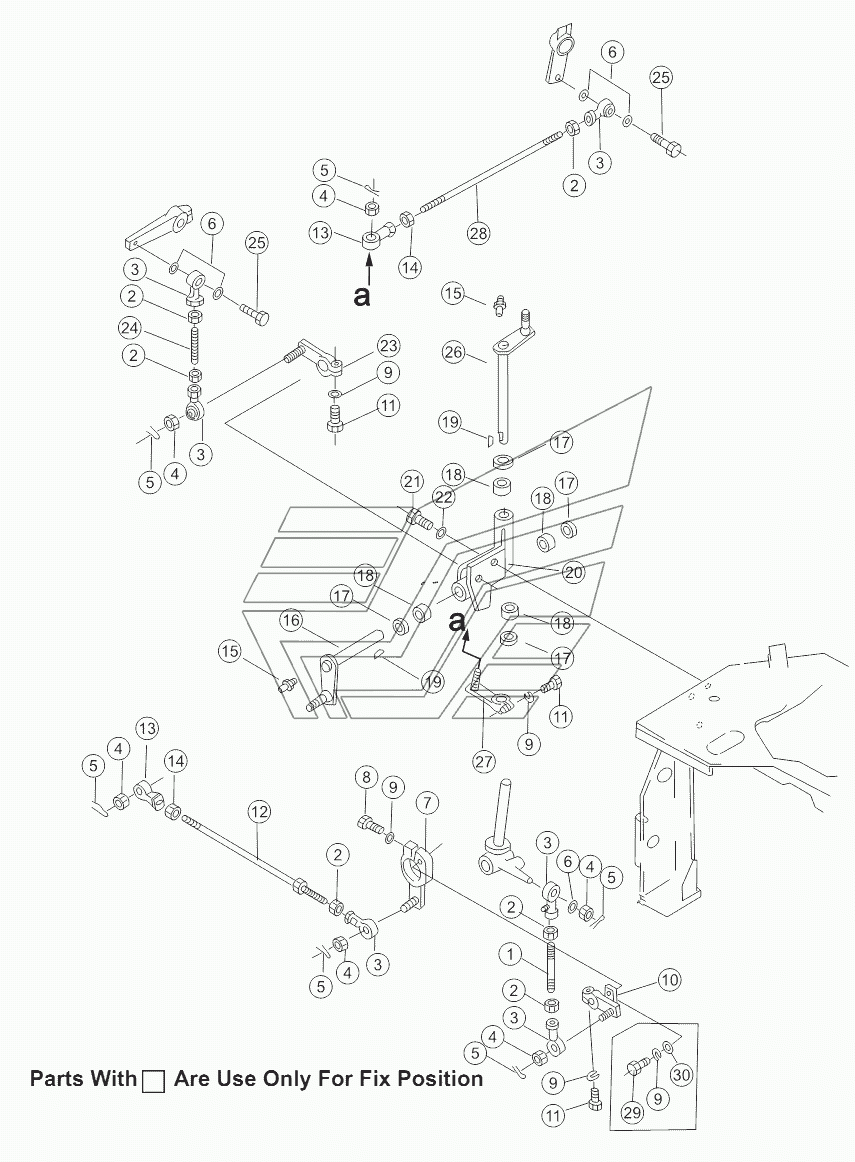

BLADE TILT AND RIPPER CONTROL LINKAGE SD32 (вариант). Каталог 2011г.

BLADE CONTROL LINKAGE SD32 (вариант) RIPPER CONTROL LEVER (1/2) SD32 (вариант)

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Шток

Заводской номер: 04245-41213 Количество на модель: 1
04245-41213
1
2

Номер детали на чертеже:

2

Гайка

Заводской номер: 01582-11210 Количество на модель: 6
01582-11210
6
3

Номер детали на чертеже:

3

end, rod

Заводской номер: 04250-41265 Количество на модель: 6
04250-41265
6
4

Номер детали на чертеже:

4

Гайка

Заводской номер: 01593-31210 Количество на модель: 6
01593-31210
6
5

Номер детали на чертеже:

5

Разводной шплинт

Заводской номер: 04050-13020 Количество на модель: 6
04050-13020
6
6

Номер детали на чертеже:

6

Washer

Заводской номер: 04254-11232 Количество на модель: 5
04254-11232
5
7

Номер детали на чертеже:

7

lever

Заводской номер: 175-61-13691 Количество на модель: 1
175-61-13691
1
8

Номер детали на чертеже:

8

Болт

Заводской номер: 01010-50840 Количество на модель: 1
01010-50840
1
9

Номер детали на чертеже:

9

Шайба

Заводской номер: 01602-20825 Количество на модель: 5
01602-20825
5
10

Номер детали на чертеже:

10

lever

Заводской номер: 175-61-13681 Количество на модель: 1
175-61-13681
1
11

Номер детали на чертеже:

11

Болт

Заводской номер: 01010-50830 Количество на модель: 3
01010-50830
3
12

Номер детали на чертеже:

12

rod

Заводской номер: 04248-31230 Количество на модель: 1
04248-31230
1
13

Номер детали на чертеже:

13

end, rod

Заводской номер: 04250-61265 Количество на модель: 2
04250-61265
2
14

Номер детали на чертеже:

14

Гайка

Заводской номер: 01508-41207 Количество на модель: 2
01508-41207
2
15

Номер детали на чертеже:

15

Масленка

Заводской номер: 07020-01021 Количество на модель: 2
07020-01021
2
16

Номер детали на чертеже:

16

shaft

Заводской номер: 195-61-21240 Количество на модель: 1
195-61-21240
1
17

Номер детали на чертеже:

17

Защитное кольцо подшипника

Заводской номер: 06122-02004 Количество на модель: 4
06122-02004
4
18

Номер детали на чертеже:

18

Игольчатый подшипник

Заводской номер: GB290-HK2016 Количество на модель: 4
GB290-HK2016
4
19

Номер детали на чертеже:

19

Стопор

Заводской номер: 04010-00519 Количество на модель: 2
04010-00519
2
20

Номер детали на чертеже:

20

bracket

Заводской номер: 175-61-21280 Количество на модель: 1
175-61-21280
1
21

Номер детали на чертеже:

21

Болт

Заводской номер: 01010-51235 Количество на модель: 2
01010-51235
2
22

Номер детали на чертеже:

22

Шайба

Заводской номер: 01643-31232 Количество на модель: 2
01643-31232
2
23

Номер детали на чертеже:

23

lever

Заводской номер: 195-61-21290 Количество на модель: 1
195-61-21290
1
24

Номер детали на чертеже:

24

rod

Заводской номер: 175-61-13870 Количество на модель: 1
175-61-13870
1
25

Номер детали на чертеже:

25

bolt

Заводской номер: 01090-51240 Количество на модель: 2
01090-51240
2
26

Номер детали на чертеже:

26

shaft

Заводской номер: 195-78-42291 Количество на модель: 1
195-78-42291
1
27

Номер детали на чертеже:

27

lever

Заводской номер: 195-78-42310 Количество на модель: 1
195-78-42310
1
28

Номер детали на чертеже:

28

rod

Заводской номер: 04248-31237 Количество на модель: 1
04248-31237
1
29

Номер детали на чертеже:

29

Болт

Заводской номер: 01010-50825 Количество на модель: 1
01010-50825
1
30

Номер детали на чертеже:

30

Шайба

Заводской номер: 01643-30823 Количество на модель: 1
01643-30823
1
