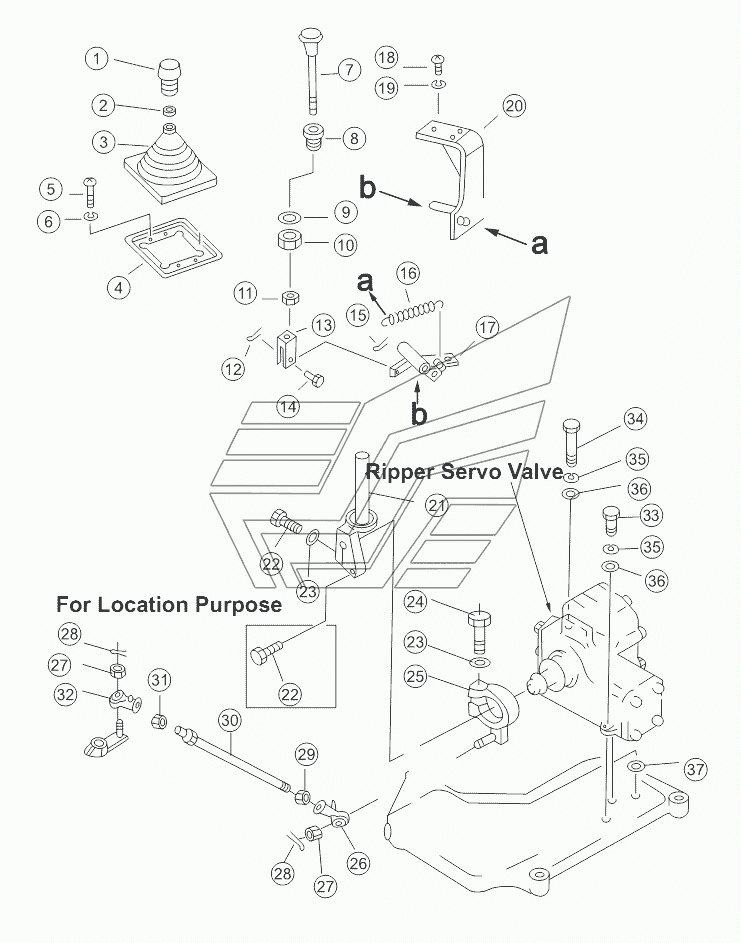

RIPPER CONTROL LEVER (1/2) SD32 (вариант). Каталог 2011г.

BLADE TILT AND RIPPER CONTROL LINKAGE SD32 (вариант) RIPPER CONTROL LEVER (2/2) SD32 (вариант)

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Рукоятка

Заводской номер: 171-87-02000 Количество на модель: 1
171-87-02000
1
2

Номер детали на чертеже:

2

Гайка

Заводской номер: 195-43-44220 Количество на модель: 1
195-43-44220
1
3

Номер детали на чертеже:

3

Защитная камера

Заводской номер: 195-61-45140 Количество на модель: 1
195-61-45140
1
4

Номер детали на чертеже:

4

Seat

Заводской номер: 23Y-86B-00002 Количество на модель: 1
23Y-86B-00002
1
5

Номер детали на чертеже:

5

Гайка

Заводской номер: 01220-40508 Количество на модель: 4
01220-40508
4
6

Номер детали на чертеже:

6

Шайба

Заводской номер: 01601-20513 Количество на модель: 4
01601-20513
4
7

Номер детали на чертеже:

7

Button

Заводской номер: 23Y-86B-02000 Количество на модель: 1
23Y-86B-02000
1
8

Номер детали на чертеже:

8

Гайка

Заводской номер: 175-61-31750 Количество на модель: 1
175-61-31750
1
9

Номер детали на чертеже:

9

Шайба

Заводской номер: 01640-22232 Количество на модель: 1
01640-22232
1
10

Номер детали на чертеже:

10

Гайка

Заводской номер: 195-61-45230 Количество на модель: 1
195-61-45230
1
11

Номер детали на чертеже:

11

Гайка

Заводской номер: 01580-10806 Количество на модель: 1
01580-10806
1
12

Номер детали на чертеже:

12

Разводной шплинт

Заводской номер: 04050-13018 Количество на модель: 1
04050-13018
1
13

Номер детали на чертеже:

13

Вилка

Заводской номер: 04211-20844 Количество на модель: 1
04211-20844
1
14

Номер детали на чертеже:

14

Палец

Заводской номер: 04205-10822 Количество на модель: 1
04205-10822
1
15

Номер детали на чертеже:

15

Cotter pin

Заводской номер: 04050-02015 Количество на модель: 1
04050-02015
1
16

Номер детали на чертеже:

16

Рессора

Заводской номер: 195-61-45290 Количество на модель: 1
195-61-45290
1
17

Номер детали на чертеже:

17

Rock arm

Заводской номер: 23Y-86B-04000 Количество на модель: 1
23Y-86B-04000
1
18

Номер детали на чертеже:

18

Болт

Заводской номер: 01010-50816 Количество на модель: 3
01010-50816
3
19

Номер детали на чертеже:

19

Шайба

Заводской номер: 01643-30823 Количество на модель: 3
01643-30823
3
20

Номер детали на чертеже:

20

Bracket

Заводской номер: 23Y-86B-03000 Количество на модель: 1
23Y-86B-03000
1
21

Номер детали на чертеже:

21

Control lever

Заводской номер: 171-87-01000 Количество на модель: 1
171-87-01000
1
22

Номер детали на чертеже:

22

Болт

Заводской номер: 01010-50835 Количество на модель: 2
01010-50835
2
23

Номер детали на чертеже:

23

Шайба

Заводской номер: 01602-20825 Количество на модель: 2
01602-20825
2
24

Номер детали на чертеже:

24

Болт

Заводской номер: 01010-50840 Количество на модель: 1
01010-50840
1
25

Номер детали на чертеже:

25

Lever

Заводской номер: 195-78-42360 Количество на модель: 1
195-78-42360
1
26

Номер детали на чертеже:

26

end, rod

Заводской номер: 04250-61265 Количество на модель: 1
04250-61265
1
27

Номер детали на чертеже:

27

Гайка

Заводской номер: 01593-31210 Количество на модель: 2
01593-31210
2
28

Номер детали на чертеже:

28

Разводной шплинт

Заводской номер: 04050-13020 Количество на модель: 2
04050-13020
2
29

Номер детали на чертеже:

29

Гайка

Заводской номер: 01508-41207 Количество на модель: 1
01508-41207
1
30

Номер детали на чертеже:

30

Lever

Заводской номер: 04248-31228 Количество на модель: 1
04248-31228
1
31

Номер детали на чертеже:

31

Гайка

Заводской номер: 01582-11210 Количество на модель: 1
01582-11210
1
32

Номер детали на чертеже:

32

end, rod

Заводской номер: 04250-41265 Количество на модель: 1
04250-41265
1
33

Номер детали на чертеже:

33

Болт

Заводской номер: 01010-51040 Количество на модель: 2
01010-51040
2
34

Номер детали на чертеже:

34

Болт

Заводской номер: 01011-51045 Количество на модель: 1
01011-51045
1
35

Номер детали на чертеже:

35

Шайба

Заводской номер: 01602-21030 Количество на модель: 3
01602-21030
3
36

Номер детали на чертеже:

36

Шайба

Заводской номер: 01643-31032 Количество на модель: 3
01643-31032
3
37

Номер детали на чертеже:

37

O-ring

Заводской номер: 07000-13022 Количество на модель: 2
07000-13022
2
BLADE TILT AND RIPPER CONTROL LINKAGE SD32 (вариант) RIPPER CONTROL LEVER (2/2) SD32 (вариант)
