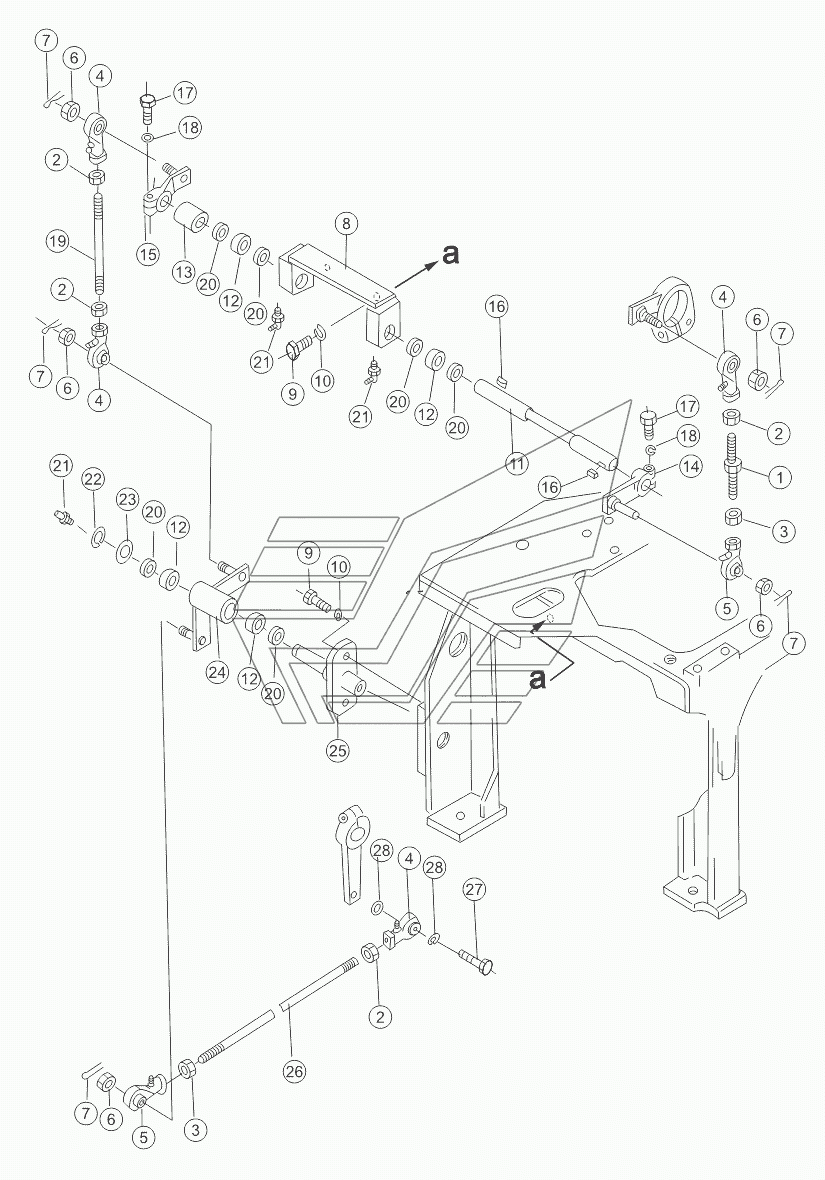

BLADE CONTROL LINKAGE SD32 (вариант). Каталог 2011г.

BLADE CONTROL LEVER SD32 (вариант) BLADE TILT AND RIPPER CONTROL LINKAGE SD32 (вариант)

Вид отображения:

Детали справа

По ширине экрана

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

rod

Заводской номер: 04248-31211 Количество на модель: 1

04248-31211

1

2

Номер детали на чертеже:

2

Гайка

Заводской номер: 01582-11210 Количество на модель: 4

01582-11210

4

3

Номер детали на чертеже:

3

Гайка

Заводской номер: 01508-41207 Количество на модель: 2

01508-41207

2

4

Номер детали на чертеже:

4

end, rod

Заводской номер: 04250-41265 Количество на модель: 4

04250-41265

4

5

Номер детали на чертеже:

5

end, rod

Заводской номер: 04250-61265 Количество на модель: 2

04250-61265

2

6

Номер детали на чертеже:

6

Гайка

Заводской номер: 01593-31210 Количество на модель: 5

01593-31210

5

7

Номер детали на чертеже:

7

Разводной шплинт

Заводской номер: 04050-13020 Количество на модель: 5

04050-13020

5

8

Номер детали на чертеже:

8

bracket

Заводской номер: 195-61-21281 Количество на модель: 1

195-61-21281

1

9

Номер детали на чертеже:

9

Болт

Заводской номер: 01010-51230 Количество на модель: 4

01010-51230

4

10

Номер детали на чертеже:

10

Рессорная шайба

Заводской номер: 01602-21236 Количество на модель: 4

01602-21236

4

11

Номер детали на чертеже:

11

shaft

Заводской номер: 175-61-13662 Количество на модель: 1

175-61-13662

1

12

Номер детали на чертеже:

12

Игольчатый подшипник

Заводской номер: GB290-HK2016 Количество на модель: 4

GB290-HK2016

4

13

Номер детали на чертеже:

13

collar

Заводской номер: 195-61-21321 Количество на модель: 1

195-61-21321

1

14

Номер детали на чертеже:

14

lever

Заводской номер: 195-61-21290 Количество на модель: 1

195-61-21290

1

15

Номер детали на чертеже:

15

lever

Заводской номер: 175-61-21290 Количество на модель: 1

175-61-21290

1

16

Номер детали на чертеже:

16

Шпонка

Заводской номер: 04010-10519 Количество на модель: 2

04010-10519

2

17

Номер детали на чертеже:

17

Болт

Заводской номер: 01010-50830 Количество на модель: 2

01010-50830

2

18

Номер детали на чертеже:

18

Шайба

Заводской номер: 01602-20825 Количество на модель: 2

01602-20825

2

19

Номер детали на чертеже:

19

rod

Заводской номер: 04245-41217 Количество на модель: 1

04245-41217

1

20

Номер детали на чертеже:

20

Защитное кольцо подшипника

Заводской номер: 06122-02004 Количество на модель: 6

06122-02004

6

21

Номер детали на чертеже:

21

Масленка

Заводской номер: 07020-01021 Количество на модель: 3

07020-01021

3

22

Номер детали на чертеже:

22

Упорное кольцо

Заводской номер: 04064-02012 Количество на модель: 1

04064-02012

1

23

Номер детали на чертеже:

23

Шайба

Заводской номер: 01640-22032 Количество на модель: 1

01640-22032

1

24

Номер детали на чертеже:

24

lever

Заводской номер: 175-61-21310 Количество на модель: 1

175-61-21310

1

25

Номер детали на чертеже:

25

spacer

Заводской номер: 195-61-21312 Количество на модель: 1

195-61-21312

1

26

Номер детали на чертеже:

26

rod

Заводской номер: 04248-31257 Количество на модель: 1

04248-31257

1

27

Номер детали на чертеже:

27

bolt

Заводской номер: 01090-51240 Количество на модель: 1

01090-51240

1

28

Номер детали на чертеже:

28

Washer

Заводской номер: 04254-11232 Количество на модель: 2

04254-11232

2
