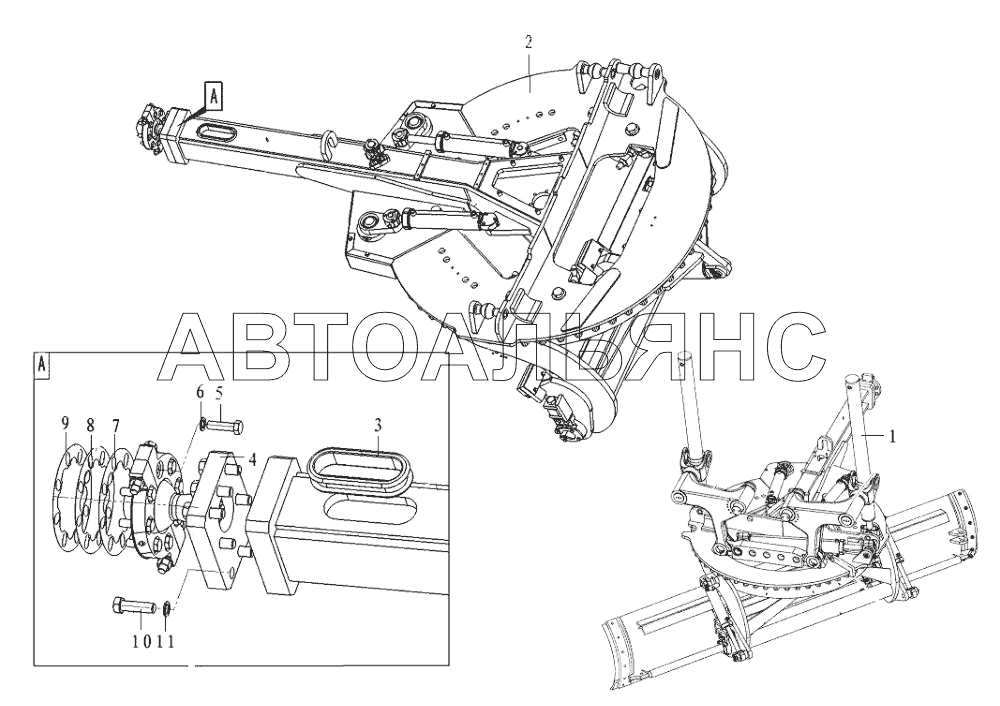

Circle/drawbar assembly G9190. Каталог 2013г.

AX31368-5 (3100AX) Control vavle G9190 Swing frame assembly G9190

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Swing frame assembly

Заводской номер: 28350002011 Количество на модель: 1
28350002011
1
2

Номер детали на чертеже:

2

Working equipment

Заводской номер: 28350000731 Количество на модель: 1
28350000731
1
3

Номер детали на чертеже:

3

Rubber sleeve

Заводской номер: 28350002071 Количество на модель: 1
28350002071
1
4

Номер детали на чертеже:

4

Ball stud

Заводской номер: 28350001901 Количество на модель: 1
28350001901
1
5

Номер детали на чертеже:

5

Screw

Заводской номер: 4011001062 Количество на модель: 8
4011001062
8
6

Номер детали на чертеже:

6

WASHER

Заводской номер: 4015000181 Количество на модель: 8
4015000181
8
7

Номер детали на чертеже:

7

Shim

Заводской номер: 28350001961 Количество на модель: 4
28350001961
4
8

Номер детали на чертеже:

8

Shim

Заводской номер: 28350001971 Количество на модель: 4
28350001971
4
9

Номер детали на чертеже:

9

Shim

Заводской номер: 28350002231 Количество на модель: 4
28350002231
4
10

Номер детали на чертеже:

10

Screw

Заводской номер: 4011001063 Количество на модель: 8
4011001063
8
11

Номер детали на чертеже:

11

WASHER

Заводской номер: 4015000176 Количество на модель: 8
4015000176
8
AX31368-5 (3100AX) Control vavle G9190 Swing frame assembly G9190
