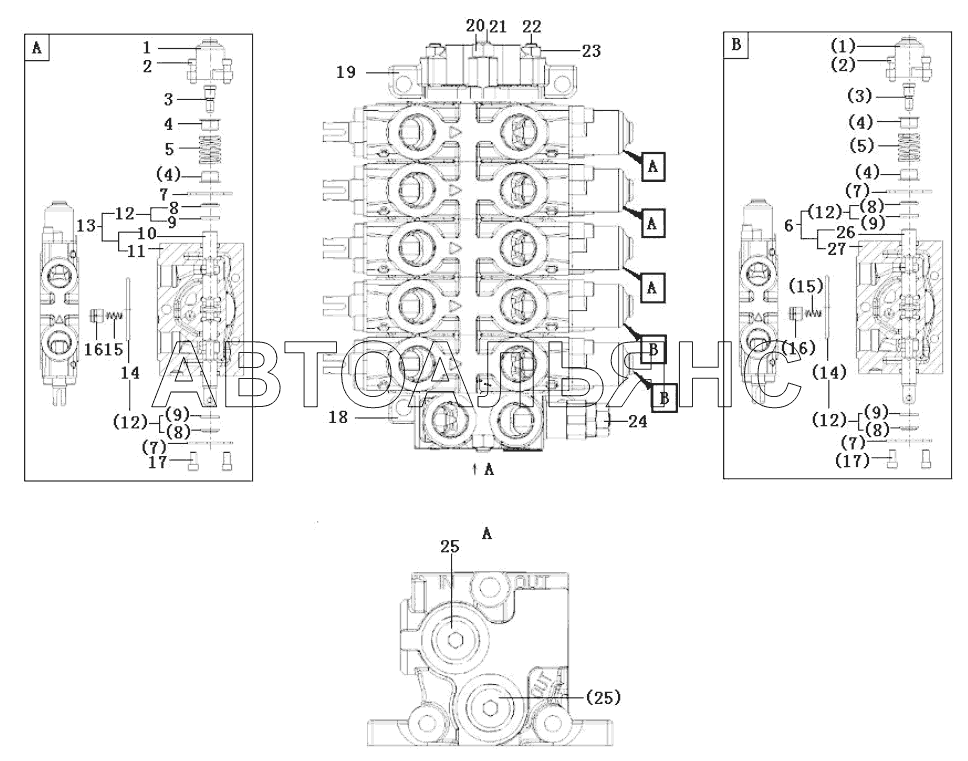

AX31368-5 (3100AX) Control vavle G9190. Каталог 2013г.

AX31368-4 (3100AX) Control vavle G9190 Circle/drawbar assembly G9190

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

End cover

Заводской номер: 4120004032001 Количество на модель: 5
4120004032001
5
2

Номер детали на чертеже:

2

Nut

Заводской номер: 4120004032002 Количество на модель: 10
4120004032002
10
3

Номер детали на чертеже:

3

Screw

Заводской номер: 4120004032003 Количество на модель: 5
4120004032003
5
4

Номер детали на чертеже:

4

Spring seat

Заводской номер: 4120004032004 Количество на модель: 10
4120004032004
10
5

Номер детали на чертеже:

5

Spring

Заводской номер: 4120004032005 Количество на модель: 5
4120004032005
5
6

Номер детали на чертеже:

6

Valve

Заводской номер: 4120004033001 Количество на модель: 2
4120004033001
2
7

Номер детали на чертеже:

7

Sealing ring

Заводской номер: 4120004032007 Количество на модель: 10
4120004032007
10
8

Номер детали на чертеже:

8

Sealing ring

Заводской номер: 4120004032008 Количество на модель: 10
4120004032008
10
9

Номер детали на чертеже:

9

O-ring

Заводской номер: 4120004032009 Количество на модель: 10
4120004032009
10
10

Номер детали на чертеже:

10

Valve

Заводской номер: 4120004033002 Количество на модель: 3
4120004033002
3
11

Номер детали на чертеже:

11

Valve body

Заводской номер: 4120004033003 Количество на модель: 3
4120004033003
3
12

Номер детали на чертеже:

12

Sealing ring kit

Заводской номер: 4120004032012 Количество на модель: 1
4120004032012
1
13

Номер детали на чертеже:

13

Valve

Заводской номер: 4120004032013 Количество на модель: 3
4120004032013
3
14

Номер детали на чертеже:

14

O-ring

Заводской номер: 4120004032014 Количество на модель: 5
4120004032014
5
15

Номер детали на чертеже:

15

Spring

Заводской номер: 4120004032015 Количество на модель: 5
4120004032015
5
16

Номер детали на чертеже:

16

Valve rod

Заводской номер: 4120004032016 Количество на модель: 5
4120004032016
5
17

Номер детали на чертеже:

17

Nut

Заводской номер: 4120004032017 Количество на модель: 10
4120004032017
10
18

Номер детали на чертеже:

18

Valve

Заводской номер: 4120004032018 Количество на модель: 1
4120004032018
1
19

Номер детали на чертеже:

19

Valve

Заводской номер: 4120004032019 Количество на модель: 1
4120004032019
1
20

Номер детали на чертеже:

20

Nut

Заводской номер: 4120004032020 Количество на модель: 2
4120004032020
2
21

Номер детали на чертеже:

21

Rod

Заводской номер: 4120004032021 Количество на модель: 1
4120004032021
1
22

Номер детали на чертеже:

22

Rod

Заводской номер: 4120004032022 Количество на модель: 2
4120004032022
2
23

Номер детали на чертеже:

23

Nut

Заводской номер: 4120004032023 Количество на модель: 4
4120004032023
4
24

Номер детали на чертеже:

24

Valve

Заводской номер: 4120004032024 Количество на модель: 1
4120004032024
1
25

Номер детали на чертеже:

25

Plug

Заводской номер: 4120004032025 Количество на модель: 2
4120004032025
2
26

Номер детали на чертеже:

26

Valve

Заводской номер: 4120004033004 Количество на модель: 1
4120004033004
1
27

Номер детали на чертеже:

27

Valve body

Заводской номер: 4120004033005 Количество на модель: 1
4120004033005
1
