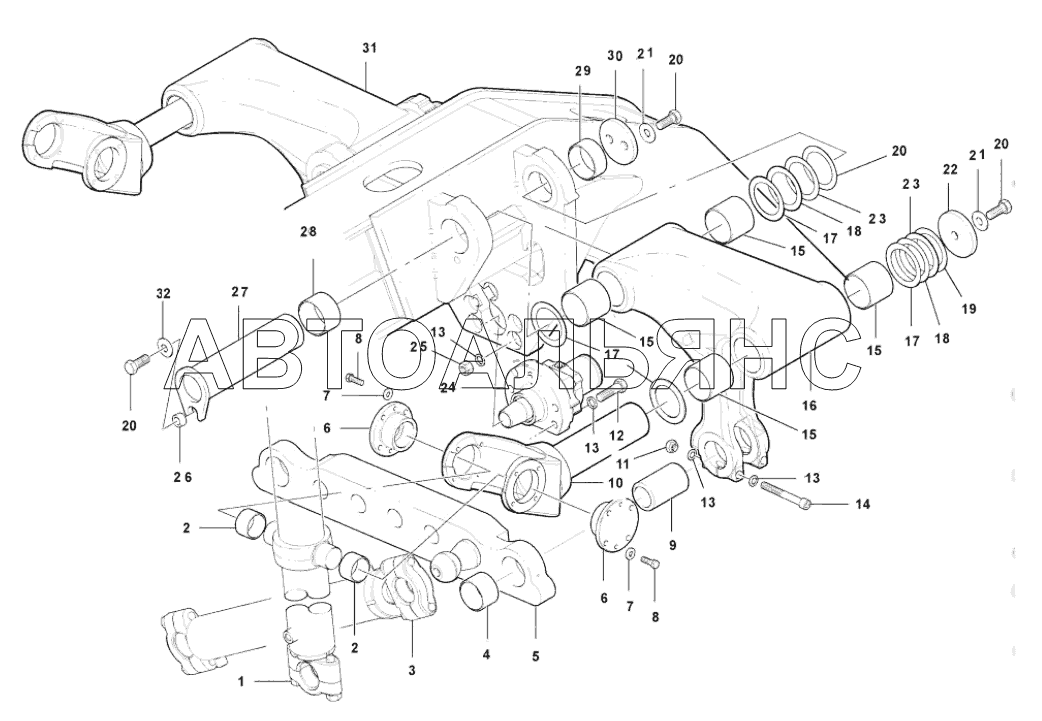

Swing frame assembly G9190. Каталог 2013г.

Circle/drawbar assembly G9190 Working equipment G9190

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Cylinder

Заводской номер: 4120004769 Количество на модель: 2
4120004769
2
2

Номер детали на чертеже:

2

Sleeve

Заводской номер: 28350001281 Количество на модель: 4
28350001281
4
3

Номер детали на чертеже:

3

Cylinder

Заводской номер: 4120004768 Количество на модель: 1
4120004768
1
4

Номер детали на чертеже:

4

Sleeve

Заводской номер: 28350001311 Количество на модель: 2
28350001311
2
5

Номер детали на чертеже:

5

Bracket

Заводской номер: 28350001441 Количество на модель: 1
28350001441
1
6

Номер детали на чертеже:

6

Cover plate

Заводской номер: 28350001331 Количество на модель: 4
28350001331
4
7

Номер детали на чертеже:

7

WASHER

Заводской номер: 4015000168 Количество на модель: 16
4015000168
16
8

Номер детали на чертеже:

8

Bolt

Заводской номер: 4011000596 Количество на модель: 16
4011000596
16
9

Номер детали на чертеже:

9

Pin

Заводской номер: 28350001431 Количество на модель: 2
28350001431
2
10

Номер детали на чертеже:

10

Bracket

Заводской номер: 28350001981 Количество на модель: 2
28350001981
2
11

Номер детали на чертеже:

11

NUT

Заводской номер: 4013000132 Количество на модель: 4
4013000132
4
12

Номер детали на чертеже:

12

Screw

Заводской номер: 4011000219 Количество на модель: 5
4011000219
5
13

Номер детали на чертеже:

13

Washer

Заводской номер: 4015000374 Количество на модель: 18
4015000374
18
14

Номер детали на чертеже:

14

Screw

Заводской номер: 4014000415 Количество на модель: 4
4014000415
4
15

Номер детали на чертеже:

15

Sleeve

Заводской номер: 28350001291 Количество на модель: 8
28350001291
8
16

Номер детали на чертеже:

16

Bracket

Заводской номер: 28350001241 Количество на модель: 1
28350001241
1
17

Номер детали на чертеже:

17

Shim

Заводской номер: 28350001321 Количество на модель: 8
28350001321
8
18

Номер детали на чертеже:

18

Shim

Заводской номер: 28350001361 Количество на модель: 4
28350001361
4
19

Номер детали на чертеже:

19

Shim

Заводской номер: 28350001351 Количество на модель: 2
28350001351
2
20

Номер детали на чертеже:

20

Screw

Заводской номер: 4011000835 Количество на модель: 8
4011000835
8
21

Номер детали на чертеже:

21

WASHER

Заводской номер: 4015000176 Количество на модель: 6
4015000176
6
22

Номер детали на чертеже:

22

Cover plate

Заводской номер: 28350001421 Количество на модель: 2
28350001421
2
23

Номер детали на чертеже:

23

Shim

Заводской номер: 28350001341 Количество на модель: 2
28350001341
2
24

Номер детали на чертеже:

24

Cylinder

Заводской номер: 4120004765 Количество на модель: 1
4120004765
1
26

Номер детали на чертеже:

26

Washer

Заводской номер: 28350001371 Количество на модель: 2
28350001371
2
27

Номер детали на чертеже:

27

Pin

Заводской номер: 28350001381 Количество на модель: 2
28350001381
2
28

Номер детали на чертеже:

28

Sleeve

Заводской номер: 28350001301 Количество на модель: 2
28350001301
2
29

Номер детали на чертеже:

29

Sleeve

Заводской номер: 28350001271 Количество на модель: 2
28350001271
2
30

Номер детали на чертеже:

30

End cover

Заводской номер: 28350001411 Количество на модель: 2
28350001411
2
31

Номер детали на чертеже:

31

Bracket

Заводской номер: 28350001231 Количество на модель: 1
28350001231
1
32

Номер детали на чертеже:

32

Washer

Заводской номер: 4015000206 Количество на модель: 2
4015000206
2
