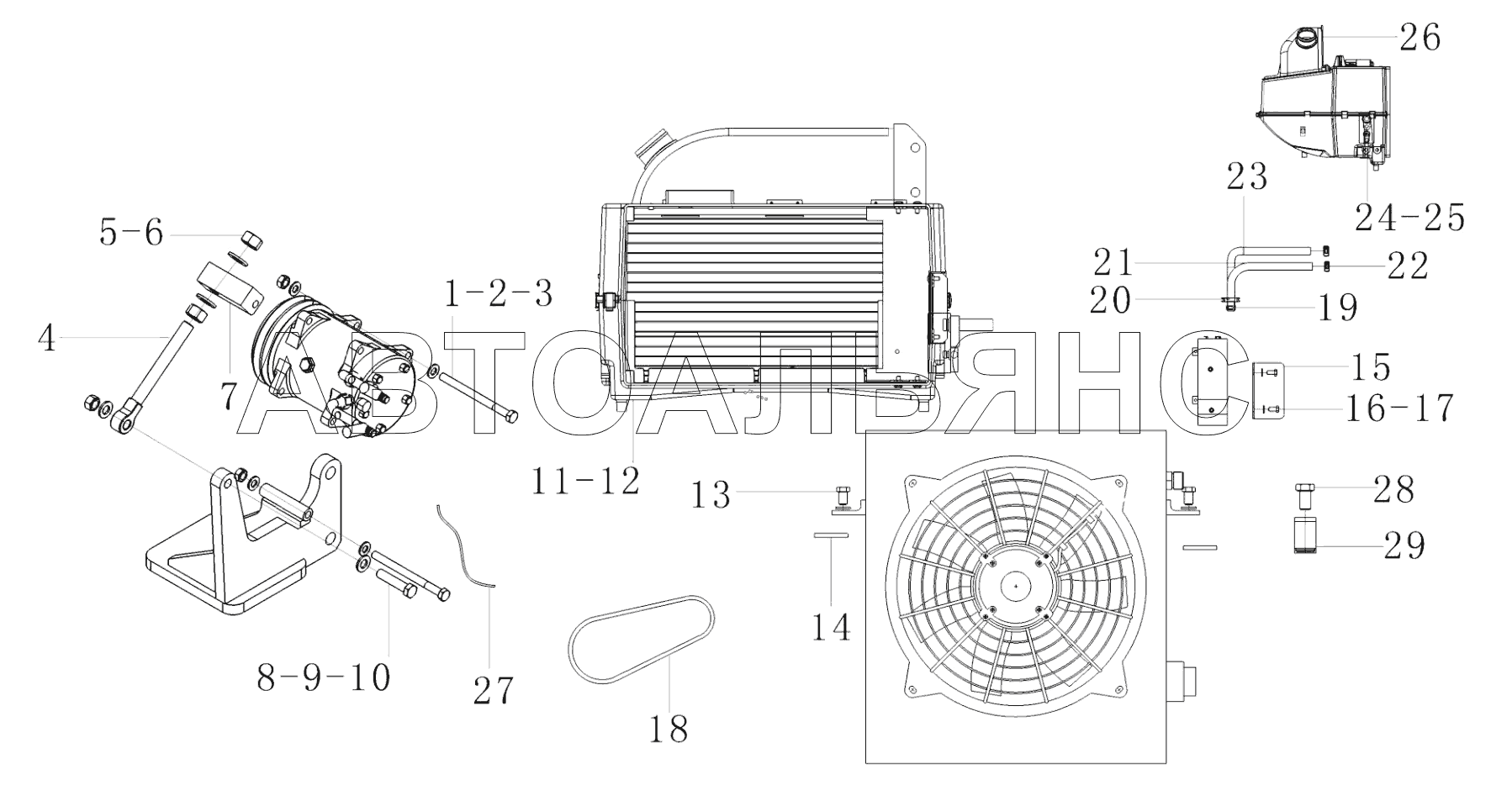

Air conditioner assy G9190. Каталог 2013г.

Bracket G9190 Air conditioner system G9190

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Bolt

Заводской номер: 4011000535 Количество на модель: 2
4011000535
2
2

Номер детали на чертеже:

2

Washer

Заводской номер: 4015000162 Количество на модель: 10
4015000162
10
3

Номер детали на чертеже:

3

NUT

Заводской номер: 4013000007 Количество на модель: 2
4013000007
2
4

Номер детали на чертеже:

4

Stay

Заводской номер: 28300004531 Количество на модель: 1
28300004531
1
5

Номер детали на чертеже:

5

WASHER

Заводской номер: 4015000181 Количество на модель: 2
4015000181
2
6

Номер детали на чертеже:

6

NUT

Заводской номер: 4013000016 Количество на модель: 2
4013000016
2
7

Номер детали на чертеже:

7

Connection block

Заводской номер: 28300004551 Количество на модель: 1
28300004551
1
8

Номер детали на чертеже:

8

Bolt

Заводской номер: 4011000260 Количество на модель: 1
4011000260
1
9

Номер детали на чертеже:

9

WASHER

Заводской номер: 4015000168 Количество на модель: 2
4015000168
2
10

Номер детали на чертеже:

10

NUT

Заводской номер: 4013000011 Количество на модель: 1
4013000011
1
11

Номер детали на чертеже:

11

Air conditioning unit

Заводской номер: 28300004561 Количество на модель: 1
28300004561
1
12

Номер детали на чертеже:

12

BOLT

Заводской номер: 4011000458 Количество на модель: 3
4011000458
3
13

Номер детали на чертеже:

13

BOLT

Заводской номер: 4011000081 Количество на модель: 6
4011000081
6
14

Номер детали на чертеже:

14

Rubber plate

Заводской номер: 28300004361 Количество на модель: 2
28300004361
2
15

Номер детали на чертеже:

15

Bracket

Заводской номер: 28300004571 Количество на модель: 1
28300004571
1
16

Номер детали на чертеже:

16

BOLT

Заводской номер: 4011000101 Количество на модель: 2
4011000101
2
17

Номер детали на чертеже:

17

WASHER

Заводской номер: 4015000207 Количество на модель: 2
4015000207
2
18

Номер детали на чертеже:

18

DRIVING BELT A17-390

Заводской номер: 4110000301 Количество на модель: 1
4110000301
1
19

Номер детали на чертеже:

19

Copper tube

Заводской номер: 29350010291 Количество на модель: 2
29350010291
2
20

Номер детали на чертеже:

20

RUBBER

Заводской номер: 29310000091 Количество на модель: 2
29310000091
2
21

Номер детали на чертеже:

21

Hose

Заводской номер: 29350010311 Количество на модель: 1
29350010311
1
22

Номер детали на чертеже:

22

CLAMP COLLAR

Заводской номер: 4017000015 Количество на модель: 4
4017000015
4
23

Номер детали на чертеже:

23

Hose

Заводской номер: 29350010321 Количество на модель: 1
29350010321
1
24

Номер детали на чертеже:

24

Air duct

Заводской номер: 29350010601 Количество на модель: 1
29350010601
1
25

Номер детали на чертеже:

25

BOLT GB16674-M6x12EpZn-8.8

Заводской номер: 4130000075 Количество на модель: 3
4130000075
3
26

Номер детали на чертеже:

26

Air duct

Заводской номер: 29350010611 Количество на модель: 1
29350010611
1
27

Номер детали на чертеже:

27

COMPRESSOR EARTH LINE

Заводской номер: 29350009031 Количество на модель: 1
29350009031
1
28

Номер детали на чертеже:

28

BOLT

Заводской номер: 4011000087 Количество на модель: 1
4011000087
1
29

Номер детали на чертеже:

29

Clamp

Заводской номер: 26370001971 Количество на модель: 1
26370001971
1
