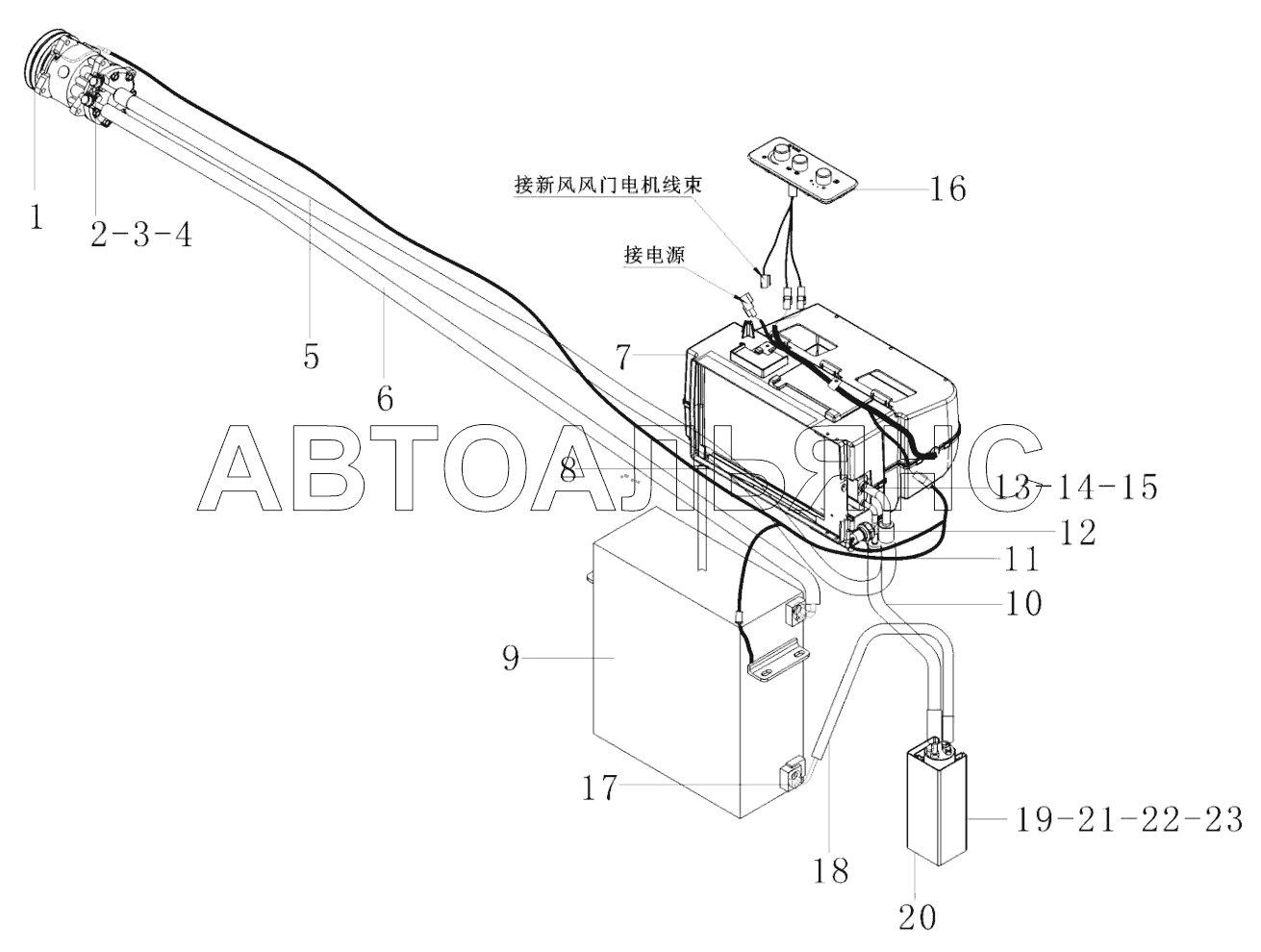

Air conditioner system G9190. Каталог 2013г.

Air conditioner assy G9190 Evaporator assembly (330112) G9190

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Compressor

Заводской номер: 4190002758 Количество на модель: 1
4190002758
1
2

Номер детали на чертеже:

2

Screw

Заводской номер: 4011001074 Количество на модель: 1
4011001074
1
3

Номер детали на чертеже:

3

Washer

Заводской номер: 4015000025 Количество на модель: 1
4015000025
1
4

Номер детали на чертеже:

4

Washer

Заводской номер: 4015000162 Количество на модель: 1
4015000162
1
5

Номер детали на чертеже:

5

Evaporator pipe

Заводской номер: 4190002913 Количество на модель: 1
4190002913
1
6

Номер детали на чертеже:

6

Evaporator pipe

Заводской номер: 4190002912 Количество на модель: 1
4190002912
1
7

Номер детали на чертеже:

7

Evaporator system

Заводской номер: 4190003082 Количество на модель: 1
4190003082
1
8

Номер детали на чертеже:

8

Cable tie

Заводской номер: 4019000023 Количество на модель: 2
4019000023
2
9

Номер детали на чертеже:

9

Condenser

Заводской номер: 4190002909 Количество на модель: 1
4190002909
1
10

Номер детали на чертеже:

10

Evaporator pipe

Заводской номер: 4190002910 Количество на модель: 1
4190002910
1
11

Номер детали на чертеже:

11

Cable harness

Заводской номер: 4190002914 Количество на модель: 1
4190002914
1
12

Номер детали на чертеже:

12

Switch

Заводской номер: 4190002765 Количество на модель: 1
4190002765
1
13

Номер детали на чертеже:

13

Bolt

Заводской номер: 4011000276 Количество на модель: 5
4011000276
5
14

Номер детали на чертеже:

14

WASHER

Заводской номер: 4015000035 Количество на модель: 5
4015000035
5
15

Номер детали на чертеже:

15

WASHER

Заводской номер: 4015000207 Количество на модель: 9
4015000207
9
16

Номер детали на чертеже:

16

Panel

Заводской номер: 4190002760 Количество на модель: 1
4190002760
1
17

Номер детали на чертеже:

17

BOLT

Заводской номер: 4011000101 Количество на модель: 2
4011000101
2
18

Номер детали на чертеже:

18

Evaporator pipe

Заводской номер: 4190002911 Количество на модель: 1
4190002911
1
19

Номер детали на чертеже:

19

BOLT GB5783-M6x40EpZn-8.8

Заводской номер: 4011000440 Количество на модель: 2
4011000440
2
20

Номер детали на чертеже:

20

Rubber sleeve

Заводской номер: 4190002867 Количество на модель: 1
4190002867
1
21

Номер детали на чертеже:

21

Nut

Заводской номер: 4013000211 Количество на модель: 2
4013000211
2
22

Номер детали на чертеже:

22

Reservoir

Заводской номер: 4190002863 Количество на модель: 1
4190002863
1
23

Номер детали на чертеже:

23

Bracket

Заводской номер: 4190002864 Количество на модель: 1
4190002864
1
Air conditioner assy G9190 Evaporator assembly (330112) G9190
